好的，理解你需要一个单排六脚电位器的接线实物图或示意图的中文说明。这种电位器主要有两种常见结构，我会分别说明并提供示意图的描述和关键点。
最常见类型：单联双声道电位器（B型结构）
这种电位器一个旋钮控制两个独立的电位器（通常用于立体声的左、右声道）。6个引脚排成一排，每3个引脚构成一个独立的电位器。
实物图描述（想象一下）：
- 引脚排列： 6个金属引脚一字排开。
- 分组： 物理上分成两组，每组3个引脚构成一个电位器。通常是：
- 引脚1, 2, 3：构成声道1（如左声道）
- 引脚4, 5, 6：构成声道2（如右声道）
- 每个电位器的功能引脚：
- 引脚1 / 引脚4：通常是固定端1（对应原理图的“1”或输入端）。 信号从此输入。
- 引脚2 / 引脚5：滑动端（Wiper）。 信号从此输出。
- 引脚3 / 引脚6：通常是固定端2（对应原理图的“3”或接地端）。 通常接地（GND）。
- 旋钮联动： 转动同一个旋钮时，引脚1和引脚4的阻值同时变化，引脚2和引脚5的输出电压也同步变化。
- 典型应用： 立体声音量控制、双通道增益调节。
接线示意图（文字描述）：
声道1 (左声道) 声道2 (右声道)
┌───────────┐ ┌───────────┐
输入1 ─┤1 │ │4 ├─ 输入2 (右声道输入)
│ │ │ │
输出1 ─┤2 (滑动端)│ │5 (滑动端)├─ 输出2 (右声道输出)
│ │ │ │
接地 ─┤3 │ │6 ├─ 接地
└───────────┘ └───────────┘实际连接方法（以立体声音量控制为例）：
- 左声道音频输入信号 -> 连接到 引脚1。
- 左声道音频输出信号 -> 连接到 引脚2。
- 引脚3 -> 连接到 电路地 (GND)。
- 右声道音频输入信号 -> 连接到 引脚4。
- 右声道音频输出信号 -> 连接到 引脚5。
- 引脚6 -> 连接到 电路地 (GND)。
较少见类型：双联单声道电位器（A型结构）
这种结构较少用于新设计，但在老式设备中可见。它是两个独立的单声道电位器物理封装在一起，共用一个旋钮轴。引脚排列逻辑与两个独立的3脚电位器完全相同，只是物理上挨在一起。
实物图描述（想象一下）：
- 引脚排列： 同样是6个引脚一字排开。
- 分组： 物理上也分成两组，每组3个引脚构成一个独立电位器（电位器A和电位器B）。
- 每个电位器的功能引脚 (与普通3脚电位器相同)：
- 电位器A：
- 引脚1：固定端1 (输入端)
- 引脚2：滑动端 (输出端)
- 引脚3：固定端2 (接地端)
- 电位器B：
- 引脚4：固定端1 (输入端)
- 引脚5：滑动端 (输出端)
- 引脚6：固定端2 (接地端)
- 电位器A：
- 旋钮联动： 转动同一个旋钮时，电位器A和B的阻值同时变化。
- 典型应用： 需要同步调节两个独立参数（不一定是立体声）的设备，如老式双通道收音机或仪器。
接线示意图（文字描述）：
电位器 A 电位器 B
┌───────────┐ ┌───────────┐
输入A ─┤1 │ │4 ├─ 输入B
│ │ │ │
输出A ─┤2 (滑动端)│ │5 (滑动端)├─ 输出B
│ │ │ │
接地 ─┤3 │ │6 ├─ 接地
└───────────┘ └───────────┘实际连接方法： 根据电路需求，将两个电位器当作独立的3脚电位器连接即可。每个电位器的输入、输出、接地按需连接到各自的电路部分。
核心要点与注意事项
- 区分类型： 拿到实物，最关键是区分它是单联双声道（B型）还是双联单声道（A型）。查看电位器外壳上的型号标识（如B50K, A100K）或查阅规格书是最准确的方法。B型最常见。
- 滑动端是输出： 引脚2和5 (在B型中是声道1和声道2的输出；在A型中是电位器A和B的输出) 是信号输出端。这是接线的核心关键点，接错会导致无法调节或短路。
- 固定端功能可变： 引脚1/3和4/6哪个是输入哪个接地，取决于电路设计（电位器接法）。最常见的是：
- 引脚1/4接输入信号源。
- 引脚3/6接地。
- 引脚2/5接负载（如放大器输入端）。
- 必须用万用表确认！ 不同厂家、型号的引脚定义可能不同！强烈建议在安装前用万用表电阻档测量确认：
- 找到滑动端：转动旋钮，测任意两脚间电阻会变化的那个脚就是滑动端。
- 确定固定端和阻值变化方向：滑动端与另外两个固定端之间的电阻，一个随转动增大，一个随转动减小。总和就是电位器标称阻值。
- 确认声道对应：如果是双声道（B型），同时转动旋钮时，声道1和声道2的滑动端（引脚2和5）对各自固定端的电阻变化应同步。
- 原理图符号： 在电路图中，单联双声道电位器通常用一个方框内画两个电位器符号表示，并用虚线连接旋钮表示联动。
总结示意图（推荐做法）
无论拿到哪种，按以下步骤操作最保险（以最常见的B型双声道为例）：
- 找到滑动端： 用表测出引脚2和5是滑动端（输出）。
- 确定输入和地： 根据电路设计确定：
- 通常引脚1和4接左右声道输入信号。
- 引脚2和5接左右声道输出（去放大器等）。
- 引脚3和6接地（GND）。
- 实物连接图（思维图）：
[左声道输入源] [右声道输入源]
│ │
▼ ▼
┌──┴──┐ ┌──┴──┐
│ 1 │ │ 4 │
│ │ │ │
[左声道负载]◄─├─2 │ │ 5 ├─► [右声道负载]
│ │ │ │
│ 3 │ │ 6 │
└──┬──┘ └──┬──┘
▼ ▼
[GND] [GND] (通常两者短接并接到系统地)再次强调：务必用万用表实际测量确认引脚关系后再接线！ 希望这个详细的中文说明和示意图描述能帮助你理解并连接单排六脚电位器。
8脚电位器怎么测量好坏
测量8脚电位器（特别是双联八脚电位器）的好坏，主要涉及到对其电阻值的检测和调节功能的验证。以下是一个详细的测量步骤，用于评估8脚电位器的性能和健康状况：
2024-09-15 11:24:00
电位器的作用以及接线方式，电位器的应用场合、选用原则
电位器是一种元件，在电路当中应用很广泛，在电路中可以单独使用，也可以与其他电子元器件一起使用并构成具有各种功能的电子电路。电位器的电路符号是“RP”，其实电位器有很多，比如电磁炉电位器、可调电位器、碳膜电位器、立式电位器、单联/双联电位器、单圈/多圈电位器、贴片电位器、密封式电位器、精密电位器等。
2023-02-09 15:00:34
什么是电位器，电位器三脚短路会怎样？
就电位器本身来说，三脚短路只意味着它们之间的电阻为零。如果把电位器放到电路中分析，那么结果会有N个。因为不同的电路所产生的后果是千差万别的。
2021-06-20 16:36:16
旋转式电位器结构图_旋转式电位器怎么接线
电位器按调节方式分类，可分为宣滑式电位器和旋转式电位器等。其中旋转式电位是指能通过旋转电位器上的调节按钮来改变阻值的电位器。这种调节电阻的方法可以有效的减小电位器的体积。
2020-03-05 10:46:57
1602液晶第六脚加下拉电阻
1602液晶第六脚使能脚加下拉电阻，不就一直低电平，怎样进行上升沿，进行高脉冲。（P1端口上电默认高电平）
jf_79873232
2021-04-30 21:21:03

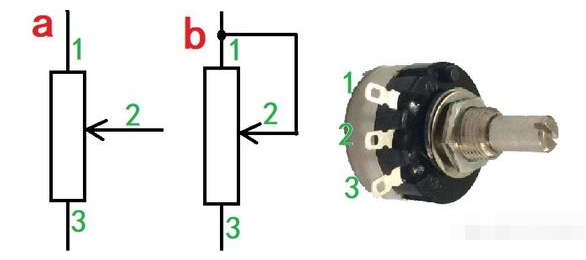

电位器如何使用？
电位器上总会有一个接触划片，用来改变电阻的阻值。最简单的电位器结构就如图1-1所示，电位器有三个引脚A、B、C，AC脚的阻值是固定的，滑动划片P，可以改变BC和BA的阻值，这就是电位器的基本结构
2023-04-23 10:36:45
电位器的接线方式、安装方法以及使用选用注意事项
电位器的接线方式、安装方法以及使用选用注意事项 电位器是一种可调节电阻的电子元件，常用于电路中实现电阻的变化。它的接线方式、安装方法以及使用选用注意事项对于使用者来说十分重要。下面将详细介绍电位器
2023-11-22 17:15:00
电位器出线定义 外接电位器调速如何接线？
电位器出线定义 外接电位器调速如何接线？ 电位器（Potentiometer）是一种常用的电子元件，用于调节电路中的电压或电流。其主要作用是通过改变电阻器上的接点位置来调节电路中的信号强度。电位器
2023-11-22 16:55:32
电位器的分类及型号资料分享
电位器 （三）按电阻值变化规律分类：①直线式，②指数式，③对数式 （四）按结构特点分类：单圈，多圈，单联，双联，多联，抽头式，带开关，锁紧型，非锁紧型，贴片式电位器； （五）按驱动方式不同分类：①手动调节电位器，②电动调节电位器。 （六）其它分类方式：①普通，②磁敏，③光敏，④电子，⑤步进电位器
旧念
2021-05-13 06:57:47
电位器解析
什么是电位器?它有什么用途?电位器是一种连续可调的A6A2-CS3E电阻器，其滑动臂(动接点)的接触刷在电阻体上滑动，可获得与电位器外加输入电压和可动臂转角成一定关系的输出电压，电位器在电路中通常
2020-04-07 10:23:39
探索DS1806数字六联电位器：性能、操作与应用
探索DS1806数字六联电位器：性能、操作与应用 在电子设计中，电位器是一种常见且重要的元件，它能够对电路中的电压、电流进行调节。今天，我们要深入了解一款功能强大的数字六联电位器——DS1806
2026-04-17 10:55:15
贴片电位器型号_贴片电位器的参数特征
贴片电位器在当前的使用范围可以说是比较广泛的，常用的规格型号也比较多，此外我们还有碳膜电位器、密封式电位器、蓝白电位器等。
2020-03-21 11:34:36
带开关电位器的工作原理 带开关电位器的分类 带开关电位器的特点
带开关电位器的工作原理 带开关电位器的分类 带开关电位器的特点 带开关电位器是一种常见的电子元件，它常用于电子设备中对电流和电压进行调节和控制。 一、带开关电位器工作原理： 带开关电位器的工作原理
2024-03-05 17:06:50
数字电位器的优势与应用 电位器的调节方法和技巧
数字电位器的优势 精确度 ：数字电位器能够提供非常精确的电阻值，因为它们通常使用数字编码来设定电阻值，这减少了模拟电位器中常见的误差。 重复性 ：数字电位器在多次设置后能够保持相同的电阻值，这对
2024-12-03 15:38:37
两个电位器两地控制一个变频器，如何接线？
两个电位器两地控制一个变频器，如何接线？ 接线方式如下： 1. 首先，明确需要使用的电器设备。在这个场景中，我们需要两个电位器（即可变电阻器）和一个变频器。 2. 确定每个设备的功能和参数。电位器
2024-02-05 10:13:32
如何测试电位器的性能 电位器在调光器中的应用
电位器作为一种常见的电子元件，在各种电子设备中扮演着重要角色。在调光器中，电位器的使用尤为普遍。 一、电位器性能测试 外观检查 在测试电位器性能之前，首先要进行外观检查。检查电位器的外壳是否有破损
2024-12-03 15:40:18
八脚继电器接线图解
多数八脚继电器是两脚接线圈，另外六脚分两组，分别有三个脚组成一个常开点，一个常闭点和一个公共端。继电器上应有接线图，显示哪两脚是接线圈的正负，哪些脚是对应的开闭点。
2024-02-18 12:14:29
电位器三个引脚怎么接？怎么判断电位器的好坏？
电位器三个引脚怎么接？怎么判断电位器的好坏？ 电位器，也被称为可调电阻器，是一种用于调节电路中电阻值的元件。它通常有三个引脚，两个是固定的端子，一个是可调的中间引脚。在电路中，电位器的好坏会直接影响
2023-11-22 16:55:26
从结构方式方面电位器的分类
，可靠性比不上夹层玻璃釉电位器，动接触点额定电压小，温度系数接近线绕电位器和夹层玻璃釉电位器中间。此外，非线绕电位器也有陶瓷膜电位器、金属材料体（箔）电位器、有机化学实芯电位器、无机物实芯电位器等。
人间烟火123
2020-06-30 17:18:20

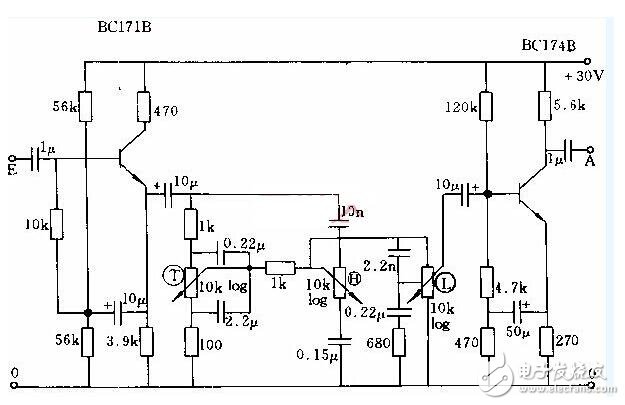

音量电位器接线方法
