在STM32F4系列中,使用定时器(TIM)、ADC和DMA实现高效数据采集的典型配置步骤如下:
1. 基本原理
- TIM:定时器用于周期性触发ADC采样,确保固定采样率。
- ADC:配置为外部触发模式(由TIM触发),实现自动转换。
- DMA:在ADC完成转换后,DMA自动将数据搬运到内存,无需CPU干预。
2. 配置步骤

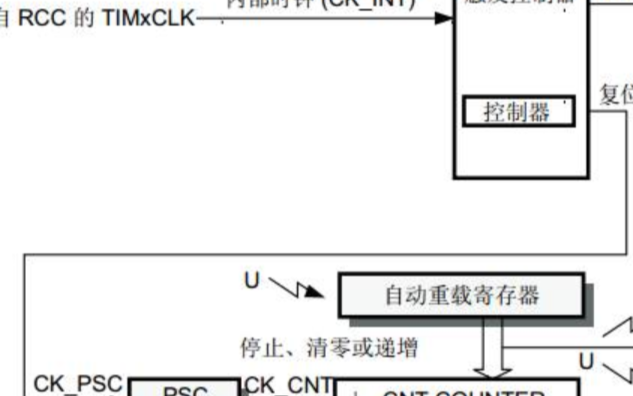

(1) 定时器(TIM)配置
- 时钟源:内部时钟(默认)。
- 预分频器(PSC):调整定时器时钟频率,例如
TIM_CLK = 84MHz / (PSC + 1)。 - 自动重装载值(ARR):决定触发频率,触发周期 =
(ARR + 1) * (PSC + 1) / TIM_CLK。 - 触发输出:使能TRGO信号(如
TIM_TRGO_UPDATE),用于触发ADC。
(2) ADC配置
- 触发源:选择对应TIM的TRGO事件(如
ADC_EXTERNALTRIGCONV_T2_TRGO)。 - 扫描模式:单通道禁用,多通道启用。
- 连续转换模式:启用(
CONT = 1)。 - DMA请求:启用ADC的DMA连续传输(
EOC后自动启动DMA)。 - 分辨率:根据需求选择12/10/8/6位。
(3) DMA配置
- 传输方向:外设(ADC数据寄存器)到内存。
- 循环模式:启用,实现持续传输。
- 数据宽度:外设和内存均设置为半字(16位,匹配ADC的12位数据)。
- 内存地址递增:单通道不递增,多通道递增。
3. 示例代码(HAL库)
// 1. 初始化TIM
TIM_HandleTypeDef htim2;
htim2.Instance = TIM2;
htim2.Init.Prescaler = 84 - 1; // 84MHz / 84 = 1MHz
htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
htim2.Init.Period = 1000 - 1; // 1MHz / 1000 = 1kHz触发频率
htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
HAL_TIM_Base_Init(&htim2);
// 配置TRGO触发信号
TIM_MasterConfigTypeDef sMasterConfig;
sMasterConfig.MasterOutputTrigger = TIM_TRGO_UPDATE;
sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig);
// 2. 初始化ADC
ADC_HandleTypeDef hadc1;
hadc1.Instance = ADC1;
hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
hadc1.Init.Resolution = ADC_RESOLUTION_12B;
hadc1.Init.ScanConvMode = DISABLE; // 单通道模式
hadc1.Init.ContinuousConvMode = ENABLE; // 连续转换
hadc1.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_T2_TRGO; // TIM2触发
HAL_ADC_Init(&hadc1);
// 配置ADC通道(例如通道0)
ADC_ChannelConfTypeDef sConfig;
sConfig.Channel = ADC_CHANNEL_0;
sConfig.Rank = 1;
sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
HAL_ADC_ConfigChannel(&hadc1, &sConfig);
// 3. 初始化DMA
DMA_HandleTypeDef hdma_adc;
hdma_adc.Instance = DMA2_Stream0; // 根据ADC1选择对应DMA流
hdma_adc.Init.Channel = DMA_CHANNEL_0; // 参见数据手册
hdma_adc.Init.Direction = DMA_PERIPH_TO_MEMORY;
hdma_adc.Init.MemInc = DISABLE; // 单通道地址不变
hdma_adc.Init.PeriphInc = DISABLE;
hdma_adc.Init.Mode = DMA_CIRCULAR; // 循环模式
hdma_adc.Init.Priority = DMA_PRIORITY_HIGH;
hdma_adc.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
HAL_DMA_Init(&hdma_adc);
// 关联ADC和DMA
__HAL_LINKDMA(&hadc1, DMA_Handle, hdma_adc);
// 4. 启动传输
HAL_TIM_Base_Start(&htim2); // 启动TIM2
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer, buffer_size); // 启动ADC+DMA
4. 关键注意事项
- 时钟配置:确保TIM、ADC、DMA的时钟已使能(如
__HAL_RCC_TIM2_CLK_ENABLE())。 - GPIO设置:ADC输入通道对应的GPIO需配置为模拟模式。
- DMA流/通道:根据具体ADC和TIM查阅数据手册,选择正确的DMA流和通道。
- 中断处理:若需处理数据,可启用DMA传输完成中断,并在回调函数中处理数据。
5. 常见问题
- 无数据触发:检查TIM是否输出TRGO信号,ADC触发源配置是否正确。
- DMA传输不启动:确认
HAL_ADC_Start_DMA()已调用,内存地址和长度有效。 - 数据错位:确保DMA内存地址递增和通道扫描顺序匹配。
通过以上配置,可实现ADC在TIM定时触发下自动采样,并由DMA高效搬运数据,最大限度降低CPU负载。
