量子隧穿效应

分享:

好的,量子隧穿效应是量子力学中一个非常核心且反直觉的现象。以下是详细的中文解释:

核心定义

在量子世界里,微观粒子(如电子、质子甚至原子)有一定概率能够“穿过”或“越过”一个经典物理学认为它不可能越过的能量障碍(称为“势垒”),即使这个势垒的高度(所需能量)高于粒子本身所拥有的总能量。

关键点详解

  1. “经典”物理学的限制(对比):

    • 想象一个小球(代表粒子)要滚过一座山(代表势垒)。
    • 在经典物理学(牛顿力学)中,如果小球的总能量(动能+势能)小于山顶势能的高度,小球无论如何都不可能翻过这座山,会被山挡住弹回来。
    • 例如,你需要至少50焦耳的能量才能爬上一堵墙,如果你只有40焦耳,你肯定爬不上去。
  2. 量子隧穿效应(神奇之处):

    • 在量子尺度下,情况完全不同。粒子不仅具有“粒子”性,还具有“波动”性(波粒二象性)。
    • 粒子不再是一个确定位置的小球,而是可以用一个“波函数”来描述,这个波函数代表了它在空间中不同位置出现的概率分布(像一个模糊的“概率云”)。
    • 当一个粒子的波函数遇到一个能量势垒:
      • 大部分波函数会被反射回来(粒子被反弹)。
      • 但是,波函数在势垒内部并不会瞬间降为零!它会以指数衰减的方式“渗透”进入势垒内部。
      • 如果势垒不是无限厚(这在现实中总是成立的),总有一部分波函数会穿透到势垒的另一边!
    • 这意味着,粒子有一定概率直接出现在势垒的另一侧,就像它在山底下“挖了一条隧道”穿过去了一样。粒子本身并没有真的挖隧道,但这个概率性的穿越现象就被形象地称为“隧穿”。
  3. 核心特征:

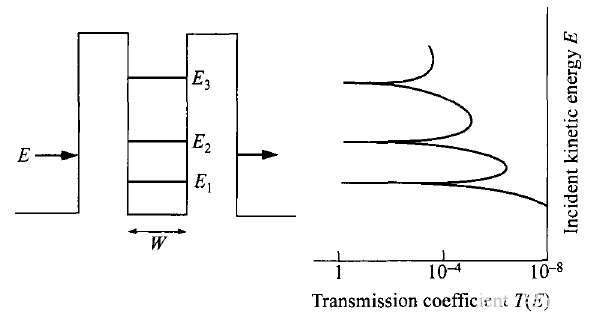

    • 概率性: 隧穿不是必然发生的。对于一个粒子来说,它有一定的概率隧穿过去,也有一定的概率被反射回来。这个隧穿概率取决于几个关键因素:
      • 势垒宽度: 势垒越薄,隧穿概率越高(更容易渗透过去)。
      • 势垒高度: 势垒越高(相对于粒子能量),隧穿概率越低。
      • 粒子质量: 粒子质量越大,隧穿概率越低(波动性减弱)。
      • 粒子的能量: 粒子能量越高(越接近势垒高度),隧穿概率越高。
    • 能量守恒: 隧穿过程中,粒子在势垒另一侧出现时,其总能量并没有增加(依旧小于原来的势垒高度)。它没有“获取”额外能量来翻越障碍,而是概率性地“穿透”了它。
    • 尺度效应: 隧穿效应只在微观尺度(原子、分子、电子尺度)才显著。对于宏观物体(比如人、足球),虽然理论上也存在隧穿概率,但这个概率小到几乎为零(需要的时间远超宇宙年龄),所以我们在日常生活中观察不到宏观物体的隧穿。
  4. 为什么会发生?

    • 根本原因在于量子力学的不确定性原理(尤其是位置与动量的不确定性)和物质的波粒二象性
    • 不确定性原理告诉我们,无法同时精确确定一个粒子的位置和动量。在势垒边界处,粒子的位置存在固有的不确定性,使得它“有机会”出现在势垒内部。
    • 波粒二象性意味着粒子可以用波函数描述,而波函数在遇到障碍时不会像经典粒子那样被绝对阻挡,而是可以部分透射。

重要应用

量子隧穿并非只是一个理论奇谈,它在很多现代科技中起着关键作用:

  1. 扫描隧道显微镜: 利用针尖与被测表面间的电子隧穿电流随间距极敏感的特性,可以精确测量表面原子级别的形貌。这是人类能够“看到”原子的重要工具。

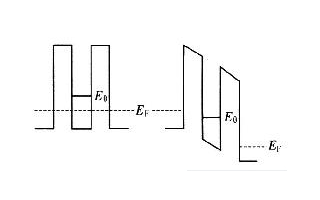

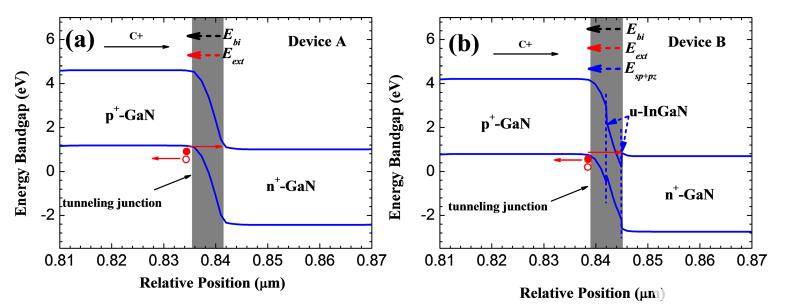

  2. 隧道二极管: 一种利用电子隧穿效应工作的快速开关半导体器件,用于高频电路。
  3. 闪存: 计算机闪存(如U盘、SSD)中存储数据的单元,通过控制电荷隧穿进入或离开一个“浮栅”来实现数据的写入和擦除。
  4. 核聚变: 太阳和氢弹的能量来自于氢原子核的聚变。两个带正电的原子核因静电斥力需要极高的能量才能靠近发生聚变。量子隧穿效应使得质子(氢核)在太阳核心的温度下就有一定的概率“隧穿”过这个静电势垒发生聚变,这是太阳得以发光发热的关键机制之一。

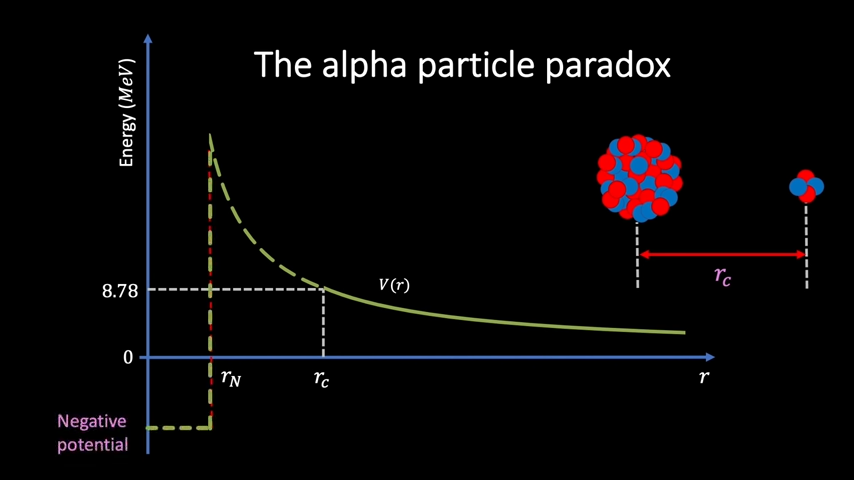

  5. 放射性衰变: α衰变(如铀原子放出氦核)就是α粒子通过量子隧穿效应穿过了原子核的强大束缚势垒(库仑势垒)而逃逸出来的过程。

总结

量子隧穿效应是微观粒子波动性本质的直接体现,它打破了经典物理学的束缚限制。它揭示了在量子尺度下,粒子可以通过概率性的方式“穿透”能量障碍(势垒),即使其能量不足以翻越它。这一现象是量子力学区别于经典物理学的标志之一,并且在现代科技(如STM、闪存)和自然现象(如太阳核聚变、放射性衰变)中扮演着至关重要的角色。理解它需要接受量子世界的概率性和非定域性本质。
