继电器电路图及符号大全

电路图符号是绘制电路图的基础，只有了解对应的电路图符号，才能轻松上手绘制。电路图符号数量众多，大致可以分为四个类别：传输路径、集成电路组件、限定符号、开关和继电器符号；

它可以帮助工程师快速识别和理解电路图。 中间继电器的电气符号：中间继电器的电气符号通常由一个矩形框表示，框内有一个字母“K”或“R”，表示继电器。此外，框内还可能包含一个数字，表示继电器的编号。例如，K1表示第一个中间继电器。 继电器的

分享主要包含3个内容：不同电气控制方式原理图、不同开关控制电路图、电气符号使用大全。

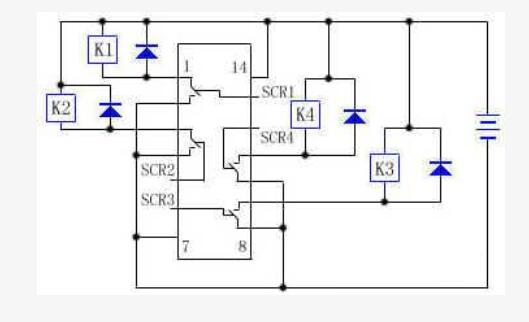

电磁继电器是一种利用电磁原理来控制电路的开关元件，它具有控制电路与被控制电路之间电气隔离的特点，广泛应用于自动化控制、电力系统、通信设备等领域。本文将详细介绍电磁继电器的电路图连接技巧，包括电磁

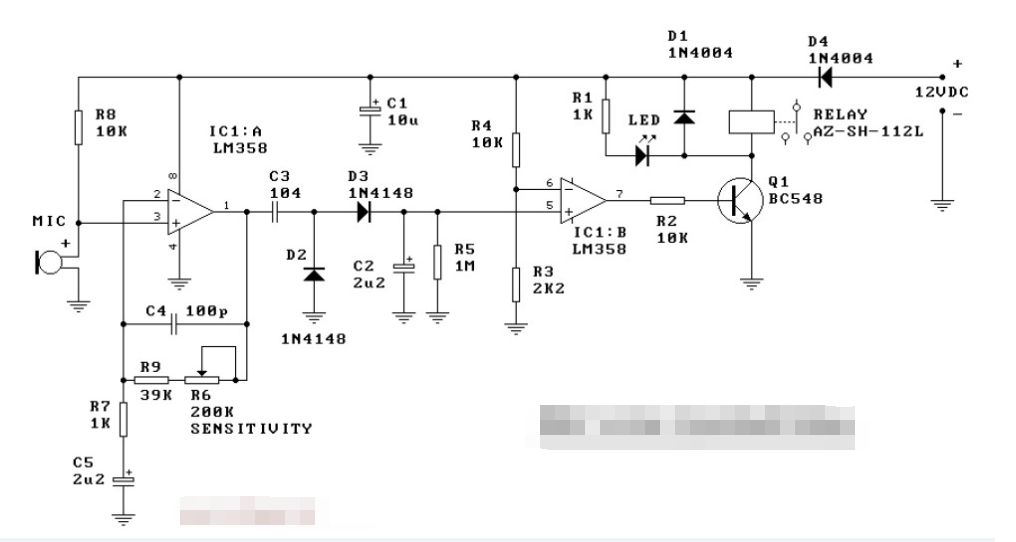

这是语音操作继电器的电路图。它类似于声音激活开关电路，它将根据声音输入打开和关闭（连接和断开）开关。该电路的输出开关由继电器动作。

电路图是用来表示电路连接和元件的图形符号。下面是一些常见的电路图符号。

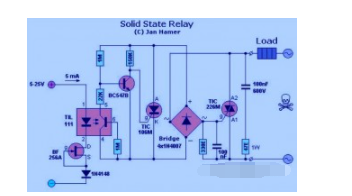

这是固态继电器的电路图。实际上，它毕竟不是中继。没有找到“继电器”，只有进行开关的电子电路。它的工作方式与继电器类似；可以用低电压来切换比普通继电器更高或更好的电压。这个“继电器”放置在其中一根 115/220V 交流电线之间，即使通常做法是让中性线保持原样并切换相线或热线。

继电器的电符号/继电器的选用 继电器的电符号和触点形式 继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器

电压继电器是一种电气设备，用于在电路中检测电压水平，并在达到特定阈值时触发开关或其他控制设备。在本文中，我们将详细讨论电压继电器的图形符号和文字符号，以及它们的应用和工作原理。 电压继电器的图形符号

本文首先分析了速度继电器主要用作什么控制，其次阐述了速度继电器的应用，最后介绍了速度继电器电路符号。

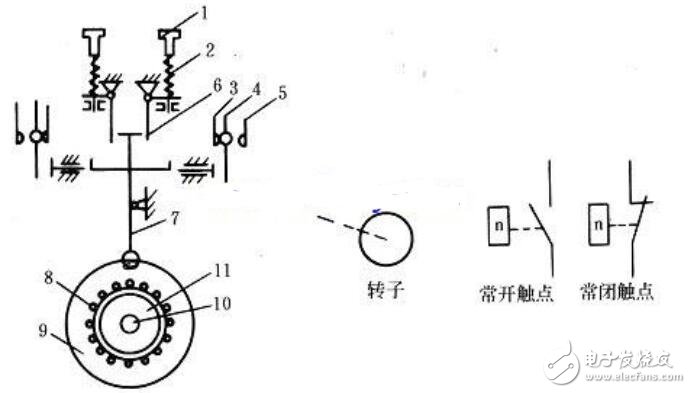

本文详细介绍了速度继电器结构图及速度继电器控制异步电动机能耗制动电路图。

　　继电器是一种电器开关设备，其作用是通过电磁力的作用，将小电流控制大电流，从而实现对电路的控制。继电器的符号通常在电气图中表示，继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。以下是继电器的符号表示方法：

本文主要阐述了中间继电器的文字符号和图形符号及中间继电器的用途。

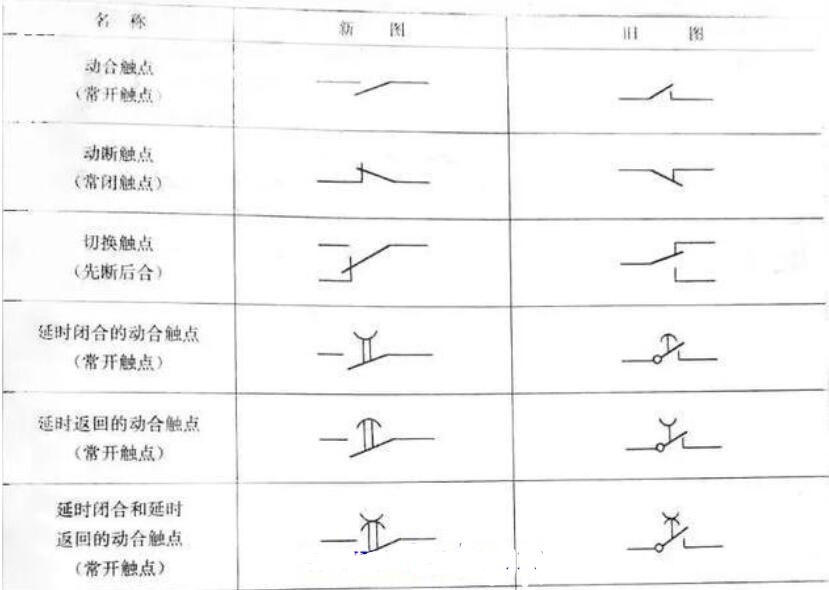

本文主要介绍了继电器触点符号，另外还阐述了继电器触点容量。

本文主要阐述了电压继电器型号含义及电压继电器的文字符号。

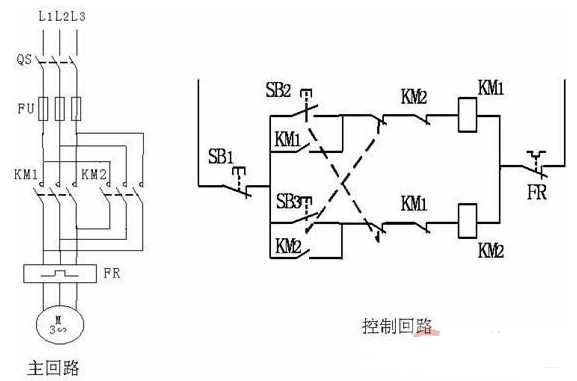

继电器控制的电路主要是有常开和常闭触点等，电路图中的触点符号都是在未通电时的状态，所以要看开关合上以后可以导通的回路，相应的继电器触点由常开变为常闭，再连接相应的电路直到无动作为止。先可简单地电路学起，循序渐进就可以看明白了。

本文首先介绍了速度继电器作用，其次介绍了速度继电器图形符号，最后介绍了速度继电器的型号组成含义。

电路图有个构成三要素一说，很合情合理，当我们要向别人用图展示东西时，也会不自觉的用到，这样一说，其实复制问题就简单了。三要素是：图形符号、文字符号、注释性字符，当然还有连线，但画电路图，大家应该不会忘记画电线。

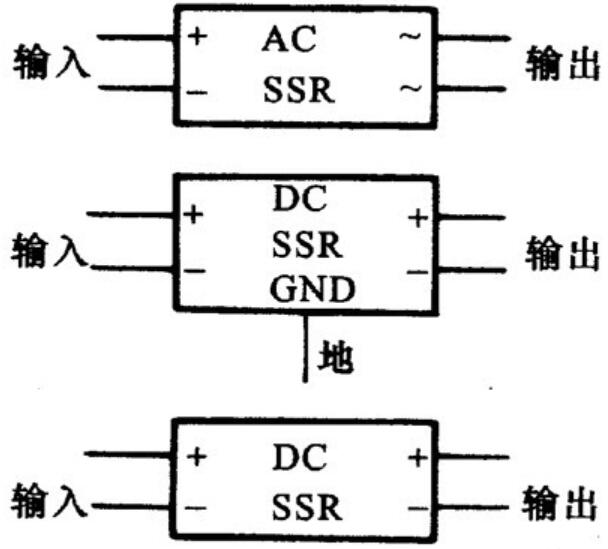

本文主要阐述了固态继电器的图形符号及分析了固态继电器是否可以并联。

时间继电器是指当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生断开或闭合的一种继电器，主要用来控制高压或大电流，在有些厂里一般和交流接触器一起使用。时间继电器主要有如下特点

　首先，看电路图和看机械图都有一个最基本的共同点就是知道图纸中的符号都代表什么意思。比如电机符号，变压器符号，断路器符号，时间继电器符号，电磁阀符号等等等等。如果连图纸中的符号代表什么意思都不知道就无从谈起看图纸的技巧。

电路图符号是绘制电路图的基础，只有了解对应的电路图符号，才能轻松上手绘制。电路图符号数量众多，大致可以分为四个类别：传输路径、集成电路组件、限定符号、开关和继电器符号；齐全的电路图符号便于用户随时选用，帮助用户更高效率地完成任务。

简介继电器的电符号和触点形式

时间继电器，作为电气控制系统中不可或缺的元件，其精确的延时功能对于整个系统的稳定运行至关重要。为了更好地理解和使用时间继电器，了解其电磁符号和字母符号显得尤为重要。本文将详细阐述时间继电器的电磁符号和字母符号，并辅以相关数字和信息，以期为读者提供全面而深入的解析。

用plc改造继电器控制系统时，因为原有的继电器控制系统经过长期的使用和考验，已被证明能够完成系统要求的控制功能，而且继电器电路图与梯形图在表示方法和分析方法上有很多相似之处，因此可以根据继电器电路图设计梯形图，即将继电器电路图转换为具有相同功能的plc外部硬件接线图和梯形图。

米切尔电路图的特点: 1) 米切尔电路图包括了美国、欧洲、亚洲主要汽车制造厂的电路图，按照统一的格式和电器符号绘制，便于使用。
