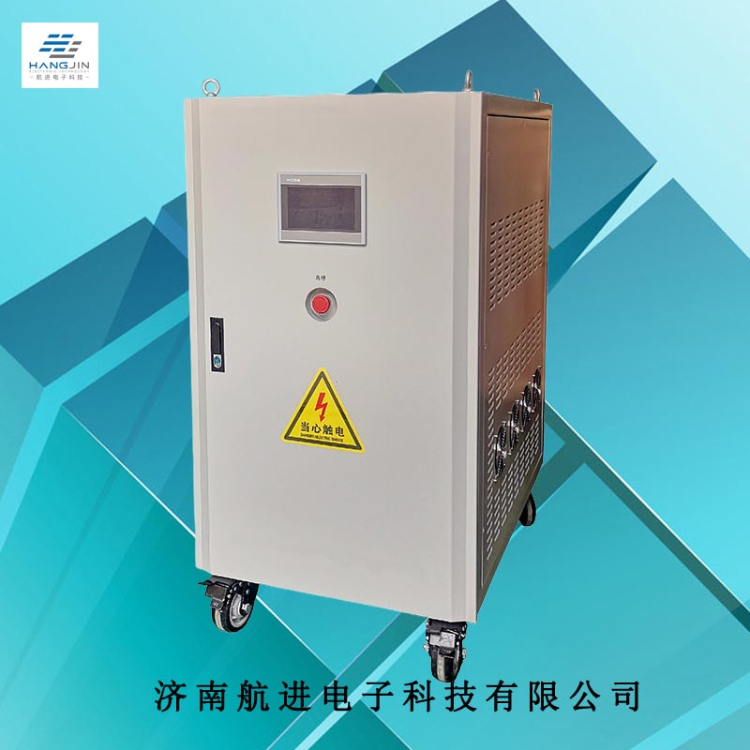

大功率变频电源

好的，我们来详细了解一下大功率变频电源。

核心概念

大功率变频电源是一种专门设计、能够输出大功率、频率和电压均可精确控制和调节的交流电源设备。它的核心功能是将输入的固定频率（通常是50Hz或60Hz工频）交流电或直流电，通过电力电子变换技术，转换成频率和电压均可在大范围内连续、稳定、纯净调节的输出交流电。

关键特点

大功率输出： 这是其核心特征。功率范围通常在几十千瓦到数兆瓦甚至更高，能够驱动大型电机、负载或为整个系统供电。
频率可调： 输出频率可以在一个宽广的范围内连续调节（例如：0.1Hz ~ 400Hz、1Hz ~ 1000Hz 甚至更高，具体取决于型号），远超出工频范围。
电压可调： 输出电压通常也可以在一个较宽的范围内调节（例如：0V ~ 额定电压的120% 或更高）。
高精度与稳定性： 输出频率和电压的精度高、稳定性好，波动小。
低谐波失真： 高质量的变频电源输出波形纯净（接近理想正弦波），总谐波失真通常很低（<3%或更低），这对于敏感负载和精确测试至关重要。
高可靠性： 设计用于长时间、高负荷运行的工业环境，采用冗余设计、强散热和严格的生产标准。
良好的负载适应性： 能够适应不同类型负载（阻性、感性、容性）和复杂负载变化（如电机启动时的冲击电流）。

与大功率交流变频器的区别

变频电源： 核心是提供纯净、稳定、参数可调的交流电源。输出波形质量高（低THD），频率电压独立可调范围广，主要用于测试、供电模拟、研发、特殊设备供电。
交流变频器： 核心是电机调速。虽然也改变频率和电压，但输出电压波形通常是PWM波，带有高频谐波成分（需电机电感滤波），频率调节主要用于调速，电压调节通常跟随频率（V/F控制或矢量控制）。主要用于驱动电动机。

主要结构和技术

整流单元： 将输入的AC工频电整流为直流电（DC）。对于大功率，常采用晶闸管或IGBT构成的多脉波整流（12脉波、24脉波等）或PWM整流技术以提高输入功率因数和减小输入谐波。
直流母线： 存储和稳定整流后的直流能量，通常包含大容量电容器组。
逆变单元： 核心部分。使用高功率IGBT模块（或其他功率器件如IGCT）构成全桥或三相桥式逆变电路。通过SPWM（正弦脉宽调制）、SVPWM（空间矢量脉宽调制）等先进调制技术，将直流电逆变成所需频率和电压的纯净正弦交流电。大功率需要多模块并联或级联。
滤波单元： 滤除逆变输出波形中的高频开关噪声，得到平滑的正弦波。
控制系统： 高性能的DSP/FPGA/微处理器控制系统，负责精确生成PWM信号、实现闭环控制（稳压、稳频）、保护功能（过压、过流、过热、短路等）、人机交互和通信。
散热系统： 至关重要！采用强风冷（大功率风机）、水冷或热管等高效散热方式，确保功率器件在安全温度下工作。
变压器： 部分设计在输入或输出端包含隔离变压器，提供电气隔离、电压变换或抑制共模干扰。
保护系统： 完善的电子保护和机械保护（断路器、接触器等）。
人机接口： 触摸屏或显示屏+按键，用于参数设置、状态监控、数据记录等。
通信接口： RS485、CAN、以太网、Profibus、Modbus等，用于远程监控和系统集成。

大功率变频电源示意图 (图示：大功率变频电源简化框图 - 输入 -> 整流滤波 -> 直流母线 -> IGBT逆变 -> 输出滤波 -> 纯净可调交流输出)

主要应用领域

大功率变频电源因其强大的能力和灵活性，被广泛应用于：

高端测试与实验室：
- 航空、航天设备（机载、星载设备）的地面供电与测试。
- 船舶、潜艇设备的海上或陆地测试。
- 军工电子设备的供电与测试。
- 大型电动机、发电机、变压器等电气设备的性能测试、老化试验、型式试验。
- 新能源（风力发电变流器、光伏逆变器、储能变流器）的研发测试、生产测试、认证测试。
- 轨道交通（高铁、地铁）牵引系统、辅助电源系统的测试。
- 科研机构进行特殊负载、新材料、新器件的研究实验。
特殊工业设备供电：
- 为需要特殊频率或电压的工业设备（如高速电机、中频感应加热电源、特定频率的泵/风机、特种冶炼设备）提供稳定纯净的电源。
- 为海上石油平台、偏远矿区等特殊场所的设备提供高质量电源。
生产制造：
- 自动化生产线中需要精密电源控制的环节。
- 半导体制造业中某些关键设备的供电。
电力系统相关：
- 电力系统保护装置、继电器的测试电源。
- 柔性交流输电系统研究的实验电源。
新能源仿真：
- 模拟风力发电、光伏发电的并网特性，用于电网适应性测试或逆变器开发测试。
军用领域：
- 雷达、通信、电子对抗等大型电子系统的地面电源车或固定供电站。

选型考虑的关键参数

输出功率： 核心指标（单位：kW, MW）。需考虑负载的额定功率、启动峰值功率（过载能力要求）、功率因数。
输出频率范围： 所需的最低和最高频率（单位：Hz）。
输出电压范围： 所需的最低和最高电压（单位：V）。是否需要单相或三相输出？
输出电压精度与稳定度： （例如：±0.5%, ±1%）。
输出频率精度与稳定度： （例如：±0.01%, ±0.05%）。
波形质量： 总谐波失真率（THD）要求（例如：< 3%, < 1.5%）。
负载适应能力：
- 能否适应非线性负载（如整流性负载）？
- 瞬时过载能力（例如：150% 10秒, 200% 1秒）。
- 启动冲击电流承受能力。
输入要求：
- 输入电压等级（如三相380V, 480V, 690V, 10kV等）和相数。
- 输入频率范围（如50/60Hz ±10%）。
- 对输入功率因数和谐波的要求（是否需要低谐波输入？）。
效率： 能源转换效率（尤其大功率下很重要）。
冷却方式： 风冷、水冷？散热能力和环境要求。
保护功能： 过压、过流、过载、过热、短路、缺相、风扇故障等保护是否齐全可靠？
控制接口： 本地控制面板功能、远程通信协议（Modbus, CAN, Ethernet/IP等）、模拟量/数字量接口。
可靠性与EMC： 工业级设计、平均无故障时间、电磁兼容性（EMC）等级。
尺寸和重量： 安装空间和承重要求。
品牌与服务： 制造商的信誉、技术实力、本地化服务支持能力。

总结

大功率变频电源是现代工业、科研和国防领域中不可或缺的高端电力电子设备。它超越了普通电源的功能限制，提供了大功率、纯净正弦波、宽范围独立可调的频率和电压输出能力，为复杂设备的测试验证、特殊工艺的实现以及高品质电力供应提供了关键保障。在选择时，务必根据具体的应用需求（功率、频率电压范围、波形质量、负载特性、可靠性要求等）进行详细对比和评估。知名品牌如艾普斯电源（AIPSPOWER）、致茂（Chroma）、博计（Prodigit）、艾诺仪器（ITECH）、日本菊水（Kikusui）、AMETEK（加州仪器）、西门子（Siemens）、ABB等都在此领域有深厚积累。
