电气控制电路的基本电路

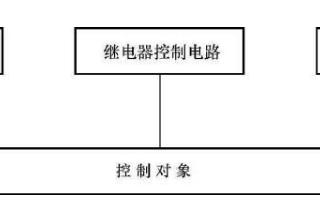

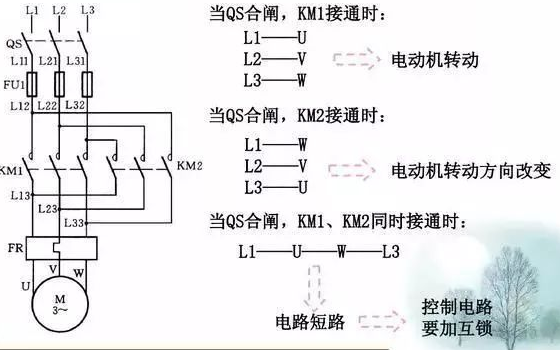

电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的?又是怎么样转换为梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，我们以最简单的：按钮互锁正反转控制电路为例。

分享主要包含3个内容：不同电气控制方式原理图、不同开关控制电路图、电气符号使用大全。

熟悉和掌握工厂常用控制电气控制电路，是每个电工必备的基本功，很多人面对各种各样的实际控制电路常常觉得无从下手。

  责任编辑：xj 原文标题：由浅入深的60+个电气控制电路图实例 文章出处：【微信公众号：工业机器人前沿】欢迎添加关注！文章转载请注明出处。

电气控制电路就是把工作电源、控制装置(如开关电器等)和负载(用电设备或用电器)等用导线连接起来，形成从电源的一端到另一端的闭合回路，这个闭合回路称为电气控制电路。

电气控制系统是由许多电气元件按一定要求连接而成的，为了便于电气控制系统的设计、分析、安装、调整、使用和维修，需要将电气控制系统中各电气元件及其连接，用一定的图形表达出来，这种图就是电气控制系统图。

电气控制电路图是一种特殊的工程技术专业技术图，为了便于交流与沟通，在绘制时必须遵守统一的规则，这就是国家标准。我国标准局参照国际电工委员会（IEC）在1984年颁布的有关文件，制定了《电气图用图形

电气控制电路图与机械图、建筑图及其他专业的技术图相比有着本质的区别，它主要用来表示电气与系统或装置的关系，所以具有独特的一面，其主要特点如下：

是电气控制的基本功能，通过控制电路的通断，实现对设备、灯光、电机等的启停控制。例如，我们可以通过电气开关控制灯光的亮灭，通过电气继电器控制电机的启停。 逻辑控制函数：逻辑控制是通过逻辑门电路实现的电气控制功能。

电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的?又是怎么样转换为PLC梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，以最简单的：按钮互锁正反转控制电路为例。

电气控制系统中常用的保护环节有短路保护、过载保护、缺相保护、欠压保护和相序保护等，这些保护在控制电路中都是通过哪些电器实现？

电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的？

控制电路和辅助电路是电气控制系统中的两个重要组成部分，它们在电气控制系统中分别发挥不同的作用。 控制电路是电气控制系统中最基本和最重要的一部分，它通常用来控制电动机、开关、继电器等设备。控制电路

电气控制电路由电源、控制元件、导线、负载组成，电气控制电路一般分为两部分：主电路和控制电路，又叫一次回路和二次回路，也有的直接叫一次线和二次线。这些电气元件互相组合，通过触点的常开常闭来实现我们预定的动作。

电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到

导读电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气

电气控制与可编程序控制器讲解

断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

按钮开关是在电气控制电路中，是实现启动与停止作用的。绿色的是拿来启动按钮的，利用按钮的常开触点，通过动合开接通控制电路的回路，来实现一个启动的过程。红色是拿来当停止按钮的，是通过按钮开关的常闭触点来断开控制电源，从而让电路回路断电。

目前使用频率最高的PLC编程语言是结构化文本和梯形图，对于没什么基础的技术人员，从梯形图开始学习PLC编程是最快捷的，不管什么品牌的PLC，其梯形图的结构都和实际电气控制回路神似。下面，我们就推荐几种最常用的控制电路。

在电气工程中，大量的建筑电气设备是靠电动机拖动的，利用这些电气设备以实现工程上所要求的各种运行方式。对电动机以及其他用电设备都需要对其运行方式进行控制，从而形成了各种控制系统。
