双重联锁正反转控制电路接线图

正反转控制电路，通过接触器、按钮双重联锁对电路进行保护。

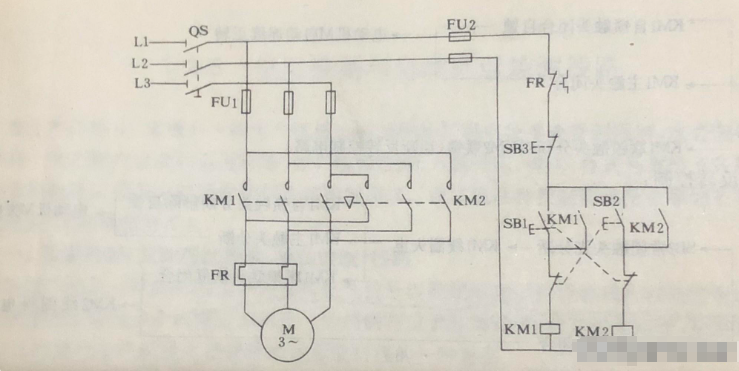

三相电机正反转控制电路实物接线如下图所示，该接线图中，电机的正转和反转都有自锁功能，同时又实现了正转与反转之间的互锁。

本文介绍了380V电机正反转接触器接线图，以及双重联锁的正反转控制的工作原理，四条导线的正确接入方法，供大家参考。

为克服接触器互锁正反转控制电路和按钮互锁正反转控制电路的不足，在按钮互锁的基础上又增加了接触器互锁，构成了按钮、接触器互锁正反转控制线路，也称为防止相间短路的正反转控制电路。

由于接触器的联锁作用,不能实现反转。为克服此线路的不足,可采用按钮联锁或按钮和接触器双重联锁的正反转控制线路。

本文主要介绍了双速电机正反转接线图。

单相电机正反转接线图及实物接线方法，对于不对的单相电机有不能的接线方式；但原理都一样。

本文主要介绍了plc控制变频器正反转接线图说明。

如图所示为接触器联锁正反转控制线路。图中采用了两个接触器，即正转用的接触器ZC和反转用的接触器FC，由于接触器的主触点接线的相序不同，所以当两个接触器分别单独工作时，电动机的旋转方向相反。线路要求

大家好，我是小当家。上一期我们讲了“倒顺开关的正反转控制线路”，在生活中因为倒顺开关正反转的控制线路比较有局限性所以我们使用的地方较少，这期我们讲一下使用较为广泛的“接触器联锁的正反转控制线路”

我们知道电机正反转控制电路，最安全的问题是绝不能叫正反转接触器同时吸合，否则发生380V直接短路事故。利用PLC下降沿指令及开关联锁方式，可靠的保证了在正反转切换时，当按下正转或反转按钮时，保证先切断另一方向的输出，放手后才能接通需要的方向输出。

本文主要介绍了倒顺开关单相电机正反转接线图。

今天我们来看 一下直流电机的正反转控制电路，首先我们分析一下电路图。

行程开关是一种常见的限位开关，用于控制机械设备的行程。在正反转控制电路中，行程开关可以用于实现自动控制，当设备到达预定位置时，自动切换到反向运动。以下是将行程开关接入正反转控制电路的步骤： 了解正反转

我们再来学一下，单相电机单电容正反转电路如何接线？

本文主要介绍了鼠笼式电动机正反转控制电路图。将电动机接到电源的任意两根线对调一下，即可使电动机反转。

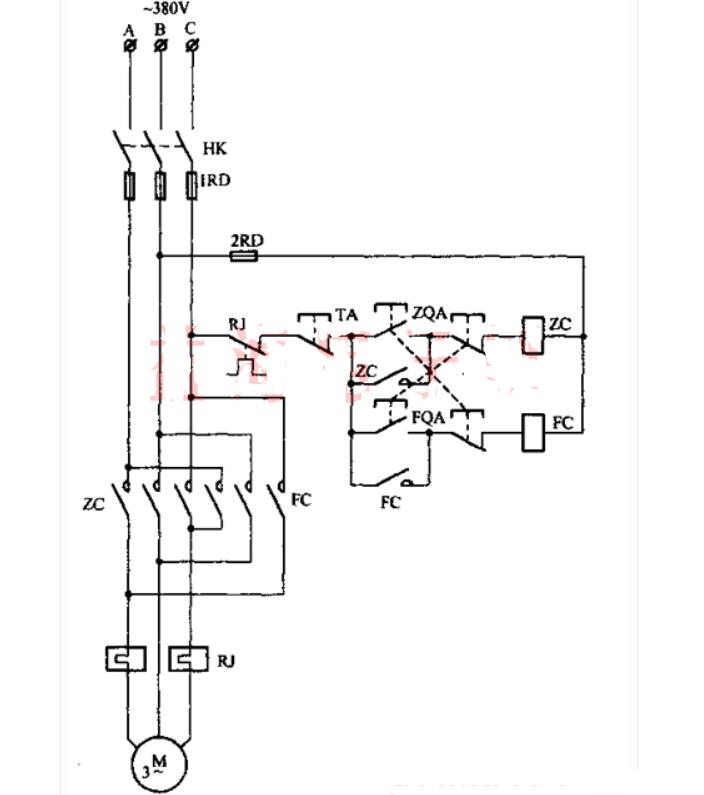

按钮联锁的正反转控制线路如图所示，它采用了复合按钮，按钮互锁联接。当电动机正向运行时，按下反转按钮FQA时，首先是使接在正转控制线路中FQA的常闭触点断开，于是，正转接触器ZC的线圈断电释放，触点

　直流电机的正反转控制可以通过改变电机的电流方向来实现。常用的正反转控制电路包括H桥电路和双极性转换电路。

电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的?又是怎么样转换为PLC梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，以最简单的：按钮互锁正反转控制电路为例。

图 3. 三相四线电度表互感器接线 4. 能耗制动 5. 顺序起动，逆序停止 6. 锅炉水位探测装置 7. 电机正反转控制电路 8. 电葫芦吊机电路 9. 单相漏电开关电路 10. 单相电机接线图 11. 带点动的正反转起动电路 12. 红外防盗报警器 13. 双电容单相电机接线图

为了正确的接线和方便以后的故障处理，我们画接线图和现场接线时会对所有元件和端子进行标注，那么这个编号的规则是什么呢？当运行出现故障时怎样用万用表查找故障呢？接下来就以电机正反转接线图来举例。

三相电机实现正反转控制的电路图，通过多个电气原理图来讲解电机正反转控制的执行过程，至整个正反转控制电路图中。 三相电机正反转控制电路图：          三相电机正反转电路图         QS

在控制220V电机正反转中，应用倒顺开关来控制双电容电机实现正反转是很方便高效的做法，220V双电容正反转接线图、220v倒顺开关实物接线图。

  1、可控硅调速电路     2、电磁调速电机控制图     3、三相四线电度表互感器接线     4、能耗制动   5、顺序起动，逆序停止   6、锅炉水位探测装置   7、电机正反转控制电路

在这篇文章中，将展示反向正向控制电路图。了解正反转电路图的电路图、工作原理和优点。
