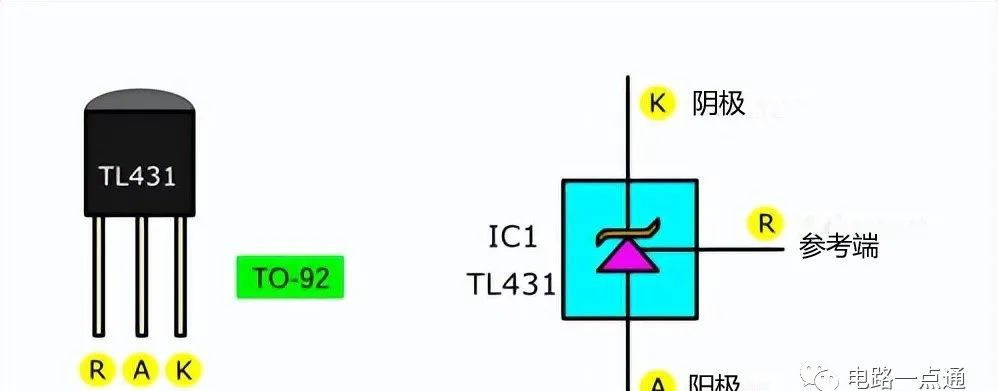

TL431 引脚功能图解与说明

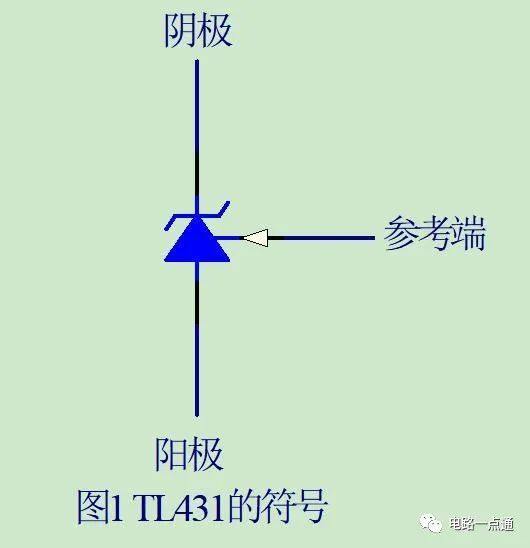

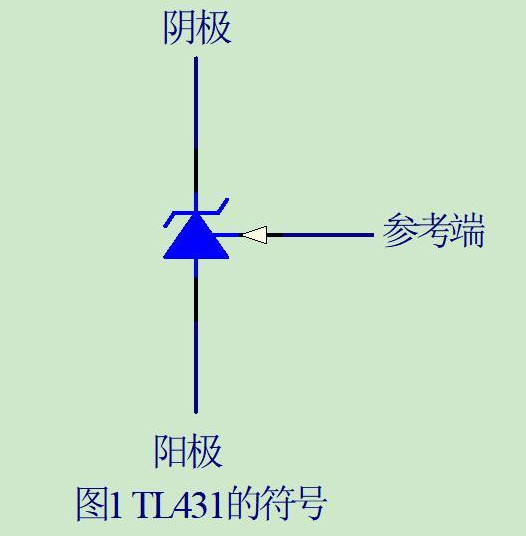

TL431 是一个标准的三端器件，类似于一个稳定的齐纳二极管，但其参考电压（Vref）可以由外部电阻分压器精确设定。它有三个引脚：
-
阴极
- 符号： K
- 功能： 这是输出端。当参考极电压高于其内部参考基准（通常是 2.495V）时，TL431 会导通电流，试图将阴极的电压稳定在设定的值（由连接在阳极、参考极和阴极之间的电阻分压器决定）。你可以把它想象成一个导通时连接正极的开关点。
- 连接： 通常连接到需要稳压的电源正极或受控节点。负载或限流电阻接在输入电压和阴极之间。
- 关键参数：
- 相对于阳极的最大电压：通常为 36V。
- 可承受/控制的电流：1mA 到 100mA（典型值，具体看型号）。这是导通时从阴极流向阳极的电流。

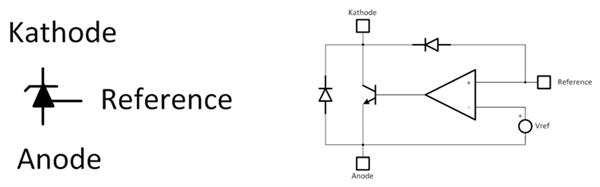

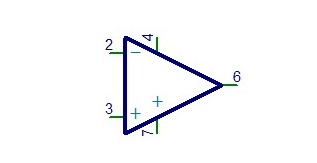

- 特性： 内部包含一个运算放大器的输出级，驱动一个 NPN 晶体管的基极（因此电流从阴极流向阳极）。
-
阳极
- 符号： A
- 功能： 这是公共端或接地端。它是电流流出的端口（对于电流方向来说就是负极点）。它是内部运放和晶体管的参考点。
- 连接： 通常连接到电源地。
- 关键参数： 这是参考电压基准点。
-
参考极
- 符号： R (或 REF)
- 功能： 这是控制端/设定端。内部基准电压（Vref ≈ 2.495V）施加到这个引脚。通过改变连接在参考极、阴极和阳极之间的外部电阻分压器的比例，可以精确设定输出电压（在阴极处）。
- 连接： 通过一个电阻分压器（通常是一个上电阻 R1 接在阴极和参考极之间，一个下电阻 R2 接在参考极和阳极之间）连接到阴极和阳极。
- 关键参数：
- 典型参考电压 Vref = 2.495V（范围一般是 2.44V 到 2.55V）。
- 输入偏置电流 Iref：非常小（通常小于 2μA），所以在设计分压电阻时可以忽略（但要考虑稳定性）。
- 电压范围：通常可以在 Vref 到阴极电压之间变化。
- 设定公式：
- 当参考极电压 Vr ≥ Vref（≈2.495V）时，TL431 导通（阴极对阳极导通）。
- 输出电压 (在阴极处)：
Vout = Vka = Vref * (1 + R1/R2)- Vka 是阴极相对于阳极的电压（即输出电压）。
- Vref ≈ 2.495V
- R1 是接在阴极 (K) 和参考极 (R) 之间的电阻。
- R2 是接在参考极 (R) 和阳极 (A) 之间的电阻。

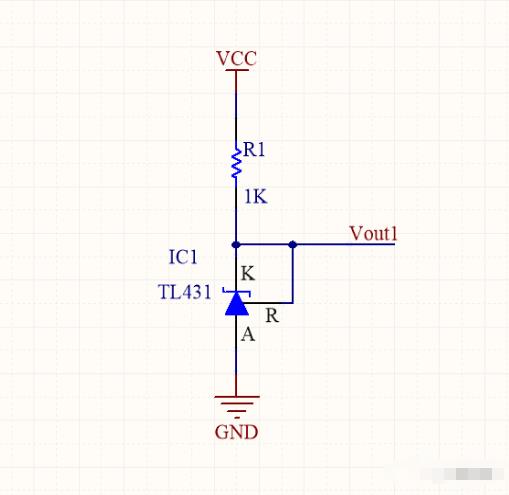

图解说明
(想象符号图)
(稳压目标电压点 Vout)
|¯¯¯¯¯¯¯|
| |
| R1 (从Vout到Vref)
_|_ |
K --| |-----| R (参考极)
|___| |
| |
| R2 (从Vref到地)
| |
| |
|________|
A ------------- (地, GND)
(箭头表示导通电流方向：从阴极K通过内部器件流向阳极A)
(内部基准 ≈ 2.495V 施加在R端)关键总结
- K (阴极)： 输出电压点，电流流出端（接正/受控点）。
- A (阳极)： 公共地/负极电流流入端（接电源地）。
- R/REF (参考极)： 控制端，外部电阻分压器（接在 K、R、A 之间）用于设定输出电压 Vout。公式：
Vout = Vka ≈ 2.495V * (1 + R1/R2)
希望这个详细的中文图解说明能帮助你理解和使用 TL431！
