好的，这是一份关于 78L05 稳压芯片的中文引脚图和参数信息：

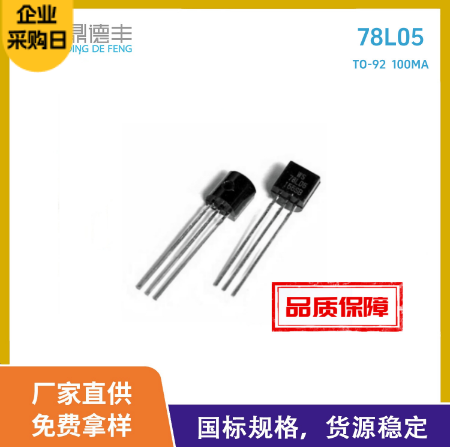

78L05 引脚图（TO-92 封装 - 最常见）
78L05 最常见的封装是 TO-92，这是一个像小晶体管一样的三脚直插或贴片封装。其引脚定义是面对芯片标识面（通常为平面或印字面），引脚朝下时，从左到右：
- 输入 (Input - Vin)：连接未稳压的直流输入电压（通常 > 7V）。
- 地 (Ground - GND)：连接电路的公共地端。
- 输出 (Output - Vout)：输出稳定的 +5V 直流电压。
关键提示
- 方向很重要！ 这是标准的 78xx/L 系列 TO-92 封装的引脚排列。第三脚是输出。请务必根据芯片上的标记（平面或凹槽）正确识别方向，避免接反。
- 如果你使用的是其他封装（如 SOT-89），引脚定义可能不同，请务必查阅具体型号的数据手册。
示意图 (TO-92):
[ 顶部视图 - 标识面向自己，引脚向下 ]
________
/ \
| 78L05 | <-- 芯片标识面 (平面/印字面)
|__________|
| | |
| | |
引脚 1 2 3
| | |
| | |
Vin GND Vout78L05 主要参数
以下是 78L05 的关键电气参数（典型值，具体请以所选制造商的数据手册为准）：
- 输出类型： 固定正电压稳压器。
- 输出电压 (Vout)： +5V ±4% (典型容差范围，例如输入电压和负载在指定范围内变化时)。
- 输出电流 (Iout)： 最大 100mA。这是 78L05（带 L）与较大电流型号（如 7805，通常为 1A）的主要区别。
- 输入电压范围 (Vin)： 7V - 20V (典型工作范围)。 为了稳定工作，输入电压通常需要比输出电压至少高 2V（即 > 7V），最大输入电压通常不超过 30V 或 35V（具体查看数据手册）。
- 压差 (Dropout Voltage)： ≈1.7V (在 Iout = 40mA, Tj = 25°C 时典型值)。这意味着当输入电压下降到大约 6.7V (5V + 1.7V) 时，输出可能开始不稳定或低于 5V。
- 输出电压容差 (Line Regulation)： ≈10mV (Vin = 7V - 20V, Iout = 5mA 典型值)。衡量输入电压变化时输出电压的稳定程度。
- 负载调整率 (Load Regulation)： ≈15mV (Iout = 1mA - 40mA, Vin = 8V 典型值)。衡量负载电流变化时输出电压的稳定程度。
- 纹波抑制比 (Ripple Rejection)： ≈50dB (f=120Hz, Vin=8V, Iout=5mA 典型值)。衡量芯片抑制输入端纹波电压的能力，数值越大越好。
- 工作结温范围 (Tj)： 通常是 -40°C 到 +125°C。
- 静态电流 (Quiescent Current / Iq)： ≈5mA (Vin=8V, Iout=0mA 典型值)。芯片自身消耗的电流。
- 热保护： 通常内置过温关断保护。
- 短路保护： 通常内置限流短路保护。
- 封装： TO-92 (最常见)、SOT-89 等。
使用注意事项
- 输入电容 (Cin)： 强烈建议在 Vin 引脚附近（尽量靠近芯片）对地接一个 0.33μF 的陶瓷或钽电容，以改善瞬态响应和稳定性。
- 输出电容 (Cout)： 在 Vout 引脚附近对地接一个 0.1μF 的陶瓷电容可以进一步改善瞬态响应和噪声抑制，尤其在负载变化较快时。根据应用要求，有时会并联更大的电解电容（如 10μF 或以上）。
- 散热： 虽然 TO-92 封装功率较小（最大功耗 ≈625mW @ 25°C 环境温度），但在接近最大输出电流（100mA）且输入-输出压差较大时，功耗会增加（功耗
Pdiss ≈ (Vin - Vout) * Iout）。如果芯片温度过高（可通过触摸感知），可能影响性能和寿命，甚至触发热保护。 - 防止输入反接： 避免输入电压极性接反，会损坏芯片。
总结
78L05 是一款常用的、低成本、易于使用的低压差固定+5V稳压器，最大输出电流为 100mA，非常适合小电流需求的数字和模拟电路供电（例如给单片机、传感器、小功率运放、逻辑芯片等供电）。使用时请务必注意输入电压范围、电流限制、引脚顺序（特别是 TO-92 封装）以及输入/输出电容的使用。
