由于我无法直接生成或发送图片，但我可以用文字为您描述四种常见滤波器的类型及其特性，帮助您理解它们的基本形态和用途：
1. 低通滤波器 (Low-pass Filter)
- 特性：允许低频信号通过，衰减高频信号。
- 应用：去除高频噪声、平滑信号或图像（如模糊处理）。

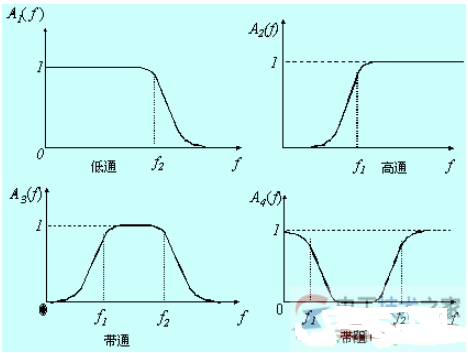

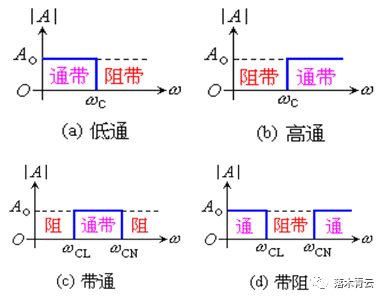

- 图像示意：频域响应曲线在低频段平缓（增益高），高频段急剧下降。
2. 高通滤波器 (High-pass Filter)
- 特性：允许高频信号通过，衰减低频信号。
- 应用：提取信号中的边缘或细节（如图像锐化）、心跳监测中的高频成分检测。
- 图像示意：频域响应曲线在低频段急剧下降，高频段平缓。
3. 带通滤波器 (Band-pass Filter)
- 特性：仅允许某一特定频段信号通过，衰减其他频率。
- 应用：无线电调频（选择特定频道信号）、生物信号分析（如脑电波特定频率提取）。
- 图像示意：频域响应曲线呈“山峰”状，仅在某一频率范围内增益高。
4. 带阻滤波器 (Band-stop Filter / Notch Filter)
- 特性：阻止某一特定频段信号通过，允许其他频率通过。
- 应用：消除固定频率干扰（如50Hz工频干扰）、音频去噪。
- 图像示意：频域响应曲线在某一频率范围内出现“凹陷”，其余频段平缓。
补充说明（图像处理中的常见滤波器）：
如果问题指向图像处理领域，四种常用滤波器可能为：
- 均值滤波器：用邻域像素平均值平滑图像，去噪。
- 高斯滤波器：通过高斯加权模糊图像，保留大致轮廓。
- 中值滤波器：用邻域像素中值去噪，适合去除椒盐噪声。
- 拉普拉斯滤波器：通过二阶微分锐化图像，突出边缘。
如果需要更具体的示意图，建议在搜索引擎中输入以上滤波器名称（如“低通滤波器频率响应曲线”），即可找到对应的频域或时域图形。
