在STM32中,使用外部触发ADC可以通过定时器、外部引脚或其他外设事件来启动ADC转换,从而实现精确的时序控制。以下是关键步骤和注意事项:
配置步骤
-
初始化ADC
- 选择ADC通道(对应引脚),设置分辨率(12位/10位等)、采样时间。
- 配置为外部触发模式:
hadc.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_Tx_TRGO; // 例如定时器TRGO事件 hadc.Init.TriggerEdge = ADC_EXTERNALTRIGCONVEDGE_RISING; // 触发边沿(上升沿/下降沿)
-
配置触发源
-
定时器触发(常用方式):
- 配置定时器(TIMx)的TRGO输出(如更新事件触发TRGO)。
- 例如,设置定时器溢出频率为ADC采样率:
htim.Instance = TIMx; htim.Init.Prescaler = 定时器预分频; htim.Init.Period = 自动重装载值; htim.Init.CounterMode = TIM_COUNTERMODE_UP; HAL_TIM_Base_Init(&htim);
// 设置TRGO触发信号 TIM_MasterConfigTypeDef masterConfig; masterConfig.MasterOutputTrigger = TIM_TRGO_UPDATE; // 更新事件触发TRGO masterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE; HAL_TIMEx_MasterConfigSynchronization(&htim, &masterConfig);
-
外部引脚触发:
- 使用EXTI或特定GPIO事件触发ADC(需配置ADC触发源为EXTI线)。
-
-
启动ADC和触发源
HAL_ADC_Start(&hadc); // 启动ADC HAL_TIM_Base_Start(&htim); // 启动定时器(触发源) -
读取数据(可选DMA)
- 使用轮询或中断方式读取数据:
HAL_ADC_PollForConversion(&hadc, 100); // 等待转换完成 uint16_t adc_value = HAL_ADC_GetValue(&hadc); - 推荐使用DMA(连续采样时更高效):
HAL_ADC_Start_DMA(&hadc, (uint32_t*)adc_buffer, buffer_size);
- 使用轮询或中断方式读取数据:
常见问题排查
-
触发不生效
- 检查ADC触发源是否与触发外设(如定时器)匹配。
- 确认定时器已启动且TRGO配置正确。
- 检查ADC时钟是否使能(
__HAL_RCC_ADC1_CLK_ENABLE())。
-
数据错误或噪声
- 确保ADC采样时间足够长(尤其高阻抗信号源)。
- 检查参考电压(VREF+)是否稳定。
- 使用屏蔽线或降低外部干扰。
-
DMA传输异常
- 确保DMA通道与ADC匹配(参考芯片手册)。
- 检查内存缓冲区地址是否对齐(如12位ADC数据对齐为右对齐)。
代码片段示例(HAL库)
// 定时器触发ADC + DMA
ADC_HandleTypeDef hadc;
TIM_HandleTypeDef htim;
void ADC_Init() {
// ADC配置
hadc.Instance = ADC1;
hadc.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_T2_TRGO; // TIM2作为触发源
hadc.Init.TriggerEdge = ADC_EXTERNALTRIGCONVEDGE_RISING;
hadc.Init.ContinuousConvMode = DISABLE; // 单次模式(由外部触发启动)
HAL_ADC_Init(&hadc);
// 定时器配置(1 kHz触发频率)
htim.Instance = TIM2;
htim.Init.Prescaler = 84 - 1; // 84 MHz / 84 = 1 MHz
htim.Init.Period = 1000 - 1; // 1 MHz / 1000 = 1 kHz
HAL_TIM_Base_Init(&htim);
TIM_MasterConfigTypeDef masterConfig;
masterConfig.MasterOutputTrigger = TIM_TRGO_UPDATE;
HAL_TIMEx_MasterConfigSynchronization(&htim, &masterConfig);
}
int main() {
HAL_Init();
ADC_Init();
HAL_ADC_Start_DMA(&hadc, (uint32_t*)adc_buffer, 1024);
HAL_TIM_Base_Start(&htim);
while (1) {
// DMA自动传输数据到adc_buffer
}
}
关键参考

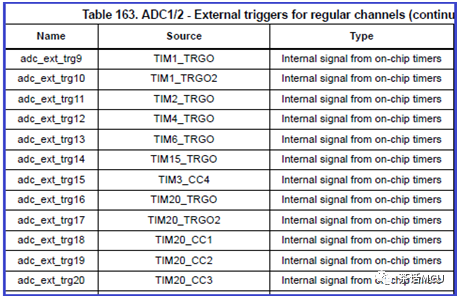

- 查阅芯片手册的 ADC章节 和 定时器触发映射表(如STM32F4的ADC_ExternalTrigConv值)。
- 使用STM32CubeMX工具可视化配置触发源和DMA。
通过以上配置,外部触发ADC可实现与硬件事件(如定时器)的严格同步,适用于电机控制、音频采集等高精度场景。
