在 Multisim 中仿真运算放大器（Op-Amp）电路是一个常见且实用的操作。以下是详细的步骤指南和注意事项：
1. 添加运算放大器模型
- 位置：点击左侧元件栏中的 “放置模拟元件” → 选择 “OPAMP” 类别。
- 选型：Multisim 提供多种模型：
- 理想模型（如 “OPAMP_3T_VIRTUAL”，适合基础理论验证）
- 真实器件模型（如 LM741、TL081 等，需按型号搜索）
- 推荐：初学建议使用虚拟模型（VIRTUAL），便于快速验证电路原理。
2. 搭建基本电路
示例：反相放大器
-
电源配置：
- 正电源（V+）：连接至 VCC（如 +15V）
- 负电源（V-）：连接至 VEE（如 -15V）
- 注意：若使用单电源供电，需调整电路偏置。
-
电阻网络：
- R1：输入电阻（如 1kΩ）
- Rf：反馈电阻（如 10kΩ）
- 增益公式：G = -Rf/R1（此处增益为 -10）
-
信号源：
- 放置 函数发生器（XFG1），设置为正弦波（如 1kHz, 100mV 幅值）。
-
示波器连接：
- 通道 A：连接输入信号
- 通道 B：连接运放输出端
3. 关键仿真设置
- 瞬态分析（Transient Analysis）：
- 用于观察时域波形，验证放大效果及是否出现饱和。
- 交流分析（AC Analysis）：
- 分析频率响应，查看带宽和增益带宽积。
- 参数扫描（Parameter Sweep）：
- 可扫描反馈电阻 Rf，观察不同增益对输出的影响。
4. 常见问题排查
-
无输出或输出异常：
- 检查电源是否连接正确（包括接地）。
- 确认运放模型是否支持当前电源电压。
- 输入信号幅值是否过大导致输出饱和。
- 反馈网络是否形成闭环（避免开环仿真）。
-
相位或增益不符预期：
- 检查电阻值是否正确，确保增益计算无误。
- 真实运放模型可能存在输入偏移电压或有限带宽的影响。
5. 高级技巧
- 使用真实模型验证：
- 例如 LM358（单电源运放）或 AD823（高精度运放）可模拟实际性能。
- 噪声分析：
- 在 “分析” 中选择 “噪声分析”，评估运放的热噪声和失真特性。
- 温度影响测试：
- 通过 “温度扫描” 功能分析电路在不同温度下的稳定性。
示例电路图（反相放大器）
VCC (+15V) → Op-Amp V+
VEE (-15V) → Op-Amp V-
信号源 → R1 → 运放反相输入端（-）
运放输出 → Rf → 反相输入端（-）（形成反馈）
同相输入端（+）→ 接地
输出端 → 示波器通道 B通过以上步骤，您可以在 Multisim 中快速验证运放电路的设计，并深入分析其动态特性。如需进一步协助，可提供具体电路参数或仿真目标，我将为您定制更详细的解决方案！
multisim中运算放大器仿真步骤
Multisim是一款非常强大的电子电路仿真工具，它提供了丰富的元件库和仿真功能，可以用于设计和仿真各种电子电路，包括运算放大器。 本文将为您介绍使用Multisim进行运算放大器仿真的步骤。 一
2024-01-08 11:28:48
multisim运算放大器放大倍数在哪设置
在Multisim中设置运算放大器的放大倍数需要经过以下几个步骤： 打开Multisim软件并创建新的电路设计文件。在工具栏中点击“文件”（File）按钮，然后选择“新建”（New）来创建一个
2023-12-28 11:11:49

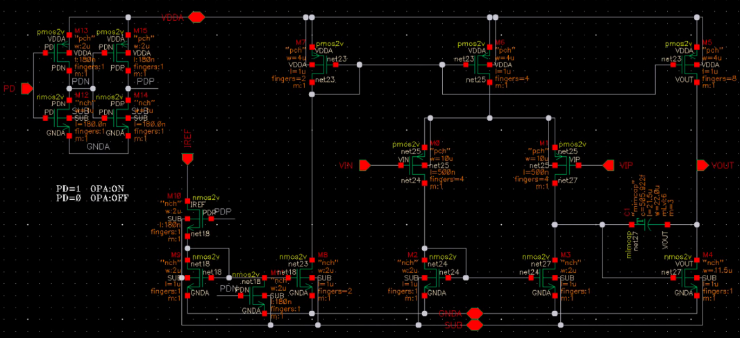

运算放大器的常见种类和仿真
Rout、环路增益loop gain和环路PM、共模抑制比CMRR、噪声Noise、电源抑制比PSRR、大信号压摆率SR、瞬态仿真tran、稳定性零极点分布仿真PZ、输入输出电压范围….等参数的仿真设置和仿真对于运放的学习具有重要的指导作用，本篇主要总结运算放大器相关的仿真设置和作者在仿真过程中的总结。
2023-04-04 11:04:47
《运算放大器参数解析与LTspice应用仿真》+学习心得1各章总结
、传感器简介，放大器误差分析，滤波器设计和相应的辅助工具等。这些知识对于模拟电路系统设计非常重要，需要结合实际情况进行分析和设计。同时，我也了解到了一些常用的辅助工具，如Multisim仿真软件
jf_39110170
2023-09-30 17:15:17

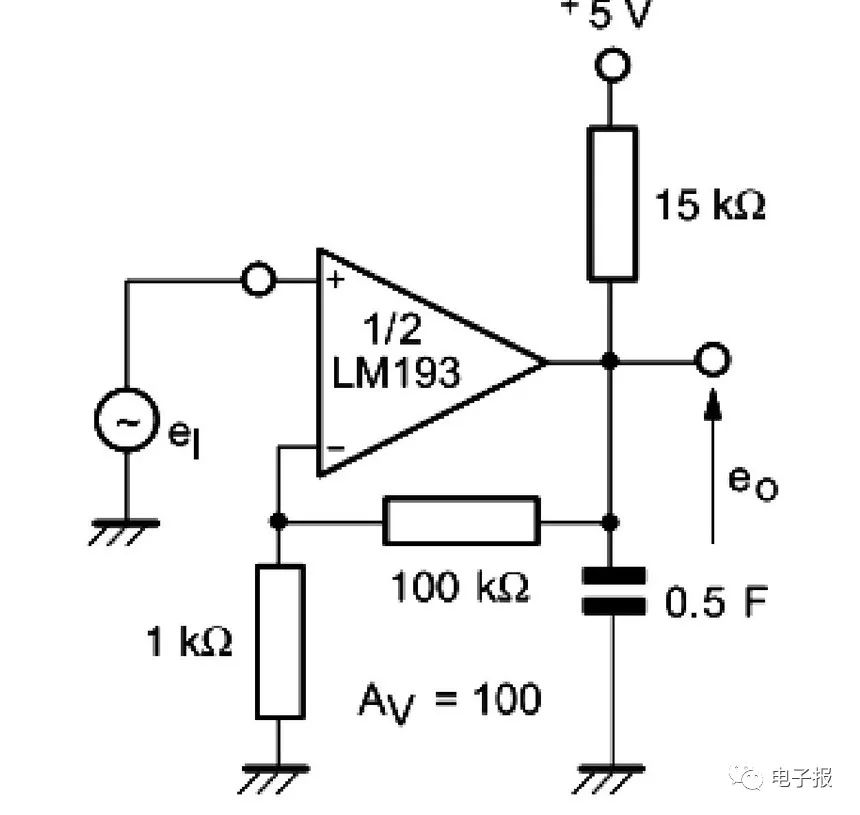

电压比较器能替代运算放大器用吗
搞电子设计的朋友都知道，在要求不高的场合，可以用运算放大器代替电压比较器使用，但反过来能把电压比较器当运算放大器用吗？我们先来看一下仿真。笔者选择一片常用的比较器LM393，用Multisim11.0软件进行仿真。
2023-03-28 14:06:32
【书籍评测活动NO.21】运算放大器参数解析与LTspice应用仿真
参数的应用，并配合50余例LTspice仿真电路，用实际运算放大器的模型验证参数的特性。 第1章：介绍理想放大器的特性，放大器的种类、使用原则，以及放大器基础电路和电路分析方法。第2章：参考实际放大器
elecfans短短
2023-08-22 14:31:34
基于运算放大器的Mesa Boogie双整流器红色CH放大器仿真器
描述Mesa Boogie 双整流器 RED CH 仿真器 (Bogner Ubershall)MBDR 是 TrueVAL 在 Guitar-Gear 论坛上开发的基于运算放大器的 Mesa
carey123
2022-08-11 06:03:58

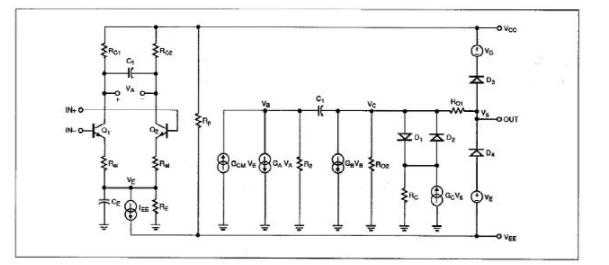

电路仿真揭秘！运算放大器建模一次搞定
