关于ADC0809的通道信息，以下是清晰的中文说明：
ADC0809 通道详解：
-
通道数量
ADC0809 是一款 8通道 逐次逼近型模数转换器（ADC），支持同时连接最多8路模拟输入信号。 -

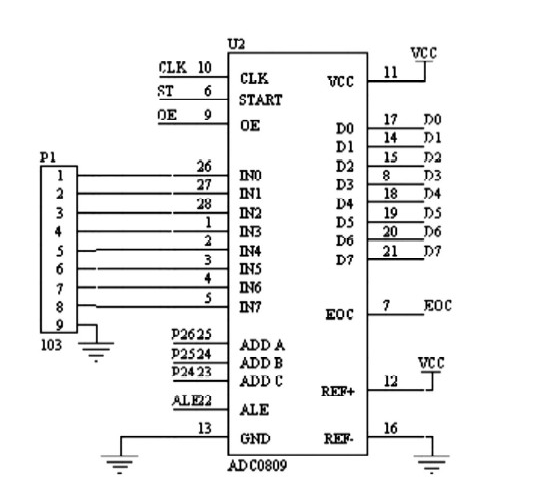

通道标识
- 模拟输入通道引脚： IN0 ~ IN7
-
通道选择方式：通过地址线 ADDA、ADDB、ADDC（3位二进制编码）选择具体通道： ADDC ADDB ADDA 选中通道 0 0 0 IN0 0 0 1 IN1 0 1 0 IN2 ... ... ... ... 1 1 1 IN7
-
关键控制信号
- ALE（地址锁存使能）：
上升沿将ADDA/ADDB/ADDC的通道地址锁定，选通对应模拟输入端。 - START（转换启动）：
上升沿复位内部寄存器，下降沿开始模数转换。 - EOC（转换结束标志）：
低电平表示转换中，高电平表示转换完成可读取数据。
- ALE（地址锁存使能）：
-
典型应用场景
用于多路数据采集系统（如温度、压力等多传感器信号轮巡采集），通过微控制器（如51单片机）动态切换通道地址实现分时复用。

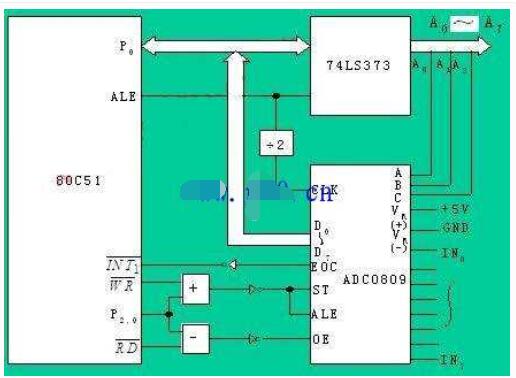

使用示例：
// 51单片机控制代码片段
sbit ALE = P1^0;
sbit START = P1^1;
sbit EOC = P1^2;
sbit OE = P1^3;
void read_adc_channel(uint8_t ch) {
P0 = ch & 0x07; // 设置ADDC/ADDB/ADDA（假设P0接地址线）
ALE = 1; START = 1; // 锁存地址并启动转换
ALE = 0; START = 0;
while(EOC == 0); // 等待转换完成
OE = 1; // 使能输出
adc_value = P2; // 读取转换结果（假设P2接数据线）
OE = 0;
}总结：
- 通道数：8路（IN0~IN7）
- 选择方式：3位地址线（ADDA/ADDB/ADDC）编码控制
- 核心操作：锁存地址（ALE）→启动转换（START）→读取结果（OE）
如需进一步了解时序图、电路连接或编程示例，可补充说明具体需求！
