以下是 Cadence Allegro PCB Editor 16.6 中进行尺寸标注的操作步骤（中文版）：
基本尺寸标注步骤
-
进入标注模式
- 打开 PCB 文件后，点击顶部菜单栏的 Manufacture → Dimension Environment。
- 右侧自动弹出 "Dimension" 工具面板（若无弹出，可通过菜单 View → Windows → Command Window 调出）。
-
选择标注类型
在 "Dimension" 面板中选择所需的标注工具，常用选项：- Linear Dimension：线性尺寸（水平/垂直距离）
- Datum Dimension：基准尺寸（从同一基准点测量多段距离）
- Angular Dimension：角度标注
- Leader：引线标注（添加文字注释）
-
标注操作
- 线性标注示例：
- 选择 Linear Dimension。
- 单击起点（如板框一角）→ 单击终点（如对角）。
- 移动鼠标确定标注线位置 → 单击左键放置尺寸。
- 基准标注示例：
- 选择 Datum Dimension。
- 单击基准点（参考原点）→ 依次单击其他目标点。
- 按鼠标右键选择 Done 完成。
- 线性标注示例：
-
调整标注属性
- 放置标注前，可在控制面板（Options）中修改参数：
- Active Class/Subclass：选择标注所在的层（如
MANUFACTURING/DIMENSION）。 - Text size：文字大小。
- Extension Line Width：延伸线宽度。
- Active Class/Subclass：选择标注所在的层（如
- 放置后双击标注文字可修改内容或精度（如小数位数）。
- 放置标注前，可在控制面板（Options）中修改参数：
关键设置与技巧
-
标注图层管理
- 建议新建专用标注层（如
DIMENSION），避免与布线层混淆：
Setup → Subclasses → 在MANUFACTURING下新建子层。
- 建议新建专用标注层（如
-
精确捕捉对象
- 启用吸附功能：确保控制面板（Options）中 Snap to 勾选
Segment Vertex（捕捉端点）或Arc Center（捕捉圆心）。
- 启用吸附功能：确保控制面板（Options）中 Snap to 勾选
-
批量修改标注样式
- 通过 "Dimension" 面板顶部的
Parameters按钮，全局设置：- 单位（Units）：毫米(mm)/密耳(mil)
- 文字字体、箭头样式等。
- 通过 "Dimension" 面板顶部的
常见问题解决
-
标注不显示？
检查图层是否开启：按下工具栏的 "Color" 图标 → 确认Manufacturing/DIMENSION层可见性。 -
标注数值错误？
右键单击标注 → "Properties" → 检查测量精度（Precision）或单位换算。 -
删除标注：
选择 Edit → Delete → 单击标注 → 右键 Done。
提示：Allegro 的尺寸标注功能常用于 PCB 板框验证、定位孔距离测量及 装配图标注。复杂工程建议搭配 "Constraint Manager" 进行规则驱动设计（如关键间距约束）。
如果需要更具体的操作场景（如圆弧标注、坐标标注），可进一步说明需求！
嘉立创EDA专业版尺寸标注操作教程
为了使设计者或生产者更方便地知晓PCB尺寸及相关信息，在设计的时候通常考虑到给设计好的PCB添加尺寸标注。尺寸标注方式分为长度、角度、半径等形式，下面对最常用的长度标注及半径标注进行说明。 1.1
2023-04-01 07:40:02
装配图中的尺寸标注和技术要求
一、装配图中的尺寸标注装配图中，不必注全所属零件的全部尺寸，只需注出用以说明机器或部件的性能、工作原理、装配关系和安装要求等方面的尺寸，这些必要的尺寸是根据装配图的作用确定的。一般只标注以下几类尺寸
2023-06-23 10:05:45
Altium19如何切换标注尺寸单位显示呢？
单位的时候操作是一样的，我们就以AD19软件为例，进行这项操作的分析。1. 首先在想到标注的话，就是在放置的菜单栏中找到尺寸,即 放置-尺寸，尺寸的分支又有很多，有线性尺寸，引线等等很多类型的标注。既然我们要标注板框的长度跟宽度，那么我们就放置线性尺寸：>（图文详解见附件）
郑振宇altium
2019-11-26 10:25:46
allegro16.6版本怎么在已经画好的PCB文件上更改pcb尺寸
allegro16.6版本怎么在已经画好的PCB文件上更改pcb尺寸！
pjr199005
2019-12-21 16:29:32
allegro从网表导入元器件，放置后有很多元器件的尺寸标注，怎么会关闭这些标注的图层呢？
用的官方自带的pcb库，好不容易折腾到元器件导入PCB图了，可是这么多尺寸标注严重影响使用啊。之前用的Altium可以很方便的管理和关闭，现在懵圈了。allegro从网表导入元器件，放置后有很多
xy598646744
2021-09-07 10:40:45
CAD中怎么自动标注设备？
本帖最后由 dilino 于 2021-2-23 16:26 编辑 在使用国产CAD软件绘制电气图纸的过程中，如果想要对设备进行自动标注的话CAD怎么标注尺寸呢？下面就让小编来给大家介绍一下
dilino
2021-02-23 16:24:55
如何在CAD中标注半径？CAD半径标注
操作技巧吧！CAD半径标注的操作步骤：CAD半径标注命令在图中标注弧线或圆弧墙的半径，尺寸文字容纳不下时，会按照制图标准规定，自动引出标注在尺寸线外侧。建筑设计→尺寸标注→半径标注(BJBZ) 点取
dilino
2021-06-05 15:50:17
CAD中怎么标注弧长？CAD弧长标注快捷键是什么？
的一个角度标注对象。具体使用步骤如下：首先打开浩辰给排水CAD软件，然后输入弧长CAD标注快捷键：HCBZ，按回车键确认；或者是找到菜单位置：[室内设计]→[尺寸标注] → [弧长标注]。如下图所示
是你的胖虎吗
2022-05-10 15:05:44
AutoCAD尺寸标注、文字、属性修改工具V1.0
软件介绍：本程序主要功能是标注尺寸修改（快速写出上下偏差，Ф，度，标主型式等）；属性块；编辑属性定义；文字编辑，形位公差等，对于机械设计的朋友很有用。 请把文件解压后，把hedit.vlx放在
DreamForfuture
2019-04-18 07:51:54
CAD软件中怎么标注多管管径？
管道设计在给排水CAD制图中是必不可少的，那么如果想要在CAD软件中给多管管径添加CAD标注尺寸时该如何操作呢？其实很简单，接下来的CAD教程就让小编来给大家介绍一下国产CAD制图软件——浩辰给排水
是你的胖虎吗
2022-05-11 14:38:33
如何解决CAD标注文字太小了看不清的问题？
打开需要设置的图纸文件，然后在菜单栏中找到并点击【标注】，在跳出的下拉菜单中选择【线性】就是进行线性标注的意思。如下图所示：2、对矩形的“长”进行了标注，此标注的数字29309是真实的尺寸大小。3、在
dilino
2020-03-25 13:46:25
什么是数据标注？数据如何标注？
标注的数据突出显示某些特征，并根据这些特征对其进行分类，可以通过模型分析其模式以预测新的目标。例如，对于自动驾驶汽车中的计算机视觉，AI专业人员或数据标注者可以使用视频标注工具来指示路牌的位置，并通过行人和其他车辆的位置来训练模型。
2020-07-17 09:39:53
数据标注类相关文章：揭秘数据标注的奥秘
数据标注类相关文章：揭秘数据标注的奥秘 随着人工智能技术的不断发展，数据标注已成为人工智能领域中必不可少的一环。数据标注是指将人工标注的数据集分发给无人驾驶车辆、智能医疗设备、自然语言处理模型等需要
2023-05-16 17:35:32
CAD软件中如何快速标注不规则对象？
快速标注命令。执行该命令时，只需选择需要标注的图形对象，软件就会自动选择合适的标注类型，并快速标注尺寸。执行该命令有以下方法：1、执行【标注】—【快速标注】菜单命令。2、单击【标注】工具栏上【快速标注
dilino
2020-08-10 17:32:46
如何使用CAD快速看图软件中的线性标注功能？
：根据命令提示指定第一条延伸线原点： Step 3：根据命令提示指定第二条延伸线原点： Step 4：拖动平移图标指定尺寸线位置，可在水平线性标注和垂直线性标注之间切换
dilino
2019-04-10 15:42:24
CAD角度标注快捷键是什么？怎么用？
的先后顺序。具体使用步骤如下：首先打开浩辰给排水CAD软件，然后输入角度CAD标注快捷键：JDBZ，按回车键确认，或者是依次点击菜单位置：[室内设计]→[尺寸标注] →[角度标注]。单击菜单命令后
是你的胖虎吗
2022-05-11 10:12:45
什么是CAD做法标注？CAD做法标注的使用技巧
说到CAD标注快捷键，大家会想到什么呢？可能大多数人会立刻想到对齐标注，弧长标注，角度标注等等这些比较常用的CAD标注快捷键。那么大家知道都什么是CAD做法标注吗？下面就让小编来给大家介绍一下浩辰
dilino
2021-05-13 17:14:28
如何修改CAD弧长标注中圆弧标记显示方式？
是0，将圆弧标记显示在尺寸文字的前面。 如果将此变量设置为1，圆弧标记会显示在尺寸文字的上方。 如果将此变量设置为2，将不显示圆弧标记。 以上就是浩辰CAD软件中修改CAD弧长标注中圆弧标记显示方式的操作步骤，希望对大家有所帮助，其他CAD软件操作步骤类似。
dilino
2019-08-07 22:19:42
图像标注如何提升效率？
图像标注是通过一定方式对图像进行标记分类，是对数据集的图像进行标记以训练机器学习模型的过程。当图像数量可控时，用人工标注就可以很快完成任务，但当有海量的图像信息待标注时，长时间的重复动作不仅让标注者
2023-12-19 08:29:31
CAD标注之插入沉头符号的方法教程
步骤： 1、首先打开浩辰CAD软件，然后随便绘制一个图形。 2、对图形进行简单的尺寸标注，如下图所示。 3、点击“编辑标注”，或者在命令行输入命令dimedit，在“输入编辑标注类型”中选
dilino
2019-07-23 17:02:50
点云标注简介及其应用
点云标注是一种将三维空间中的点云数据标注出来的过程，即将点云数据中的每个点标记上对应的标签或者坐标值等信息。点云标注技术在自动驾驶、无人机、虚拟现实等领域得到了广泛的应用，是计算机视觉中非常重要的一
2023-05-26 17:53:54

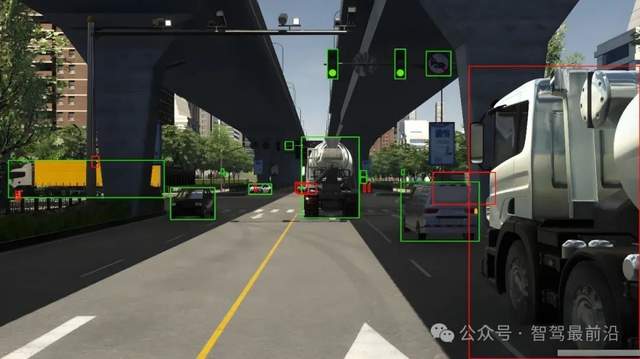

什么是自动驾驶数据标注？如何好做数据标注？
