以下是针对STM8S003F3微控制器的ADC转换程序（中文说明），包含初始化和单次转换流程：

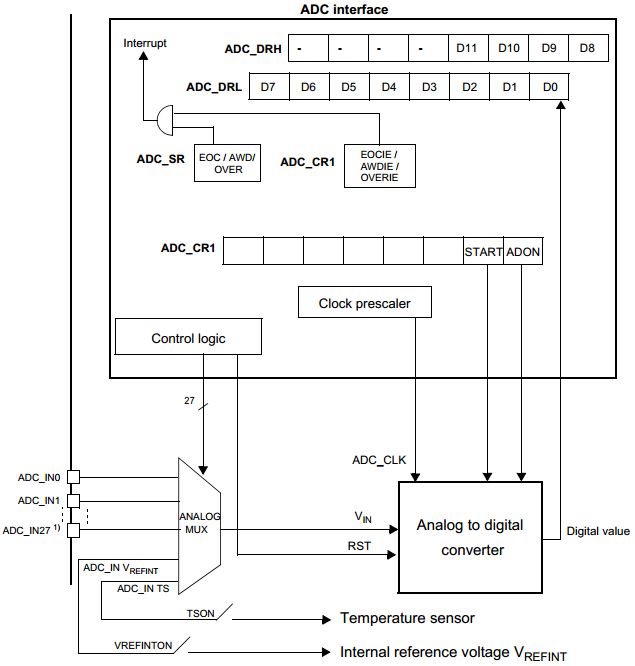

1. ADC初始化代码

#include "stm8s.h"

void ADC_Init(void) {
  // 1. 开启ADC电源（第一次设置ADON唤醒ADC）
  ADC1->CR1 |= ADC1_CR1_ADON;

  // 2. 延时确保电源稳定（>7μs）
  for(uint16_t i = 0; i < 1000; i++); // 简单延时

  // 3. 校准ADC（仅需一次）
  ADC1->CR2 |= ADC1_CR2_CAL;
  while(ADC1->CR2 & ADC1_CR2_CAL); // 等待校准完成

  // 4. 配置参数
  ADC1->CR1 = (ADC1->CR1 & ~ADC1_CR1_SPSEL) | 0x20; // 预分频=8（fMASTER=16MHz时ADC时钟=2MHz）
  ADC1->CR2 &= ~ADC1_CR2_ALIGN; // 右对齐结果
  ADC1->CSR &= ~ADC1_CSR_CONT;  // 单次转换模式
}

2. ADC单次转换函数

uint16_t ADC_ReadSingleChannel(uint8_t channel) {
  // 1. 选择通道（AIN2-AIN6对应通道号2-6）
  ADC1->CSR = (ADC1->CSR & 0xF0) | (channel & 0x0F);

  // 2. 唤醒ADC并启动转换（连续写两次ADON）
  ADC1->CR1 |= ADC1_CR1_ADON; // 第一次唤醒
  ADC1->CR1 |= ADC1_CR1_ADON; // 第二次启动转换

  // 3. 等待转换完成
  while(!(ADC1->CSR & ADC1_CSR_EOC));

  // 4. 清除标志位
  ADC1->CSR &= ~ADC1_CSR_EOC;

  // 5. 读取结果（10位右对齐）
  return ((uint16_t)ADC1->DRH << 8) | ADC1->DRL;
}

3. 使用示例（读取AIN3通道电压）

int main() {
  CLK->CKDIVR = 0x00; // 设置HSI 16MHz
  ADC_Init();         // 初始化ADC

  while(1) {
    uint16_t adcValue = ADC_ReadSingleChannel(3); // 读取AIN3
    float voltage = adcValue * 3.3 / 1023;       // 计算电压（VREF=3.3V）

    // 此处添加处理代码（如发送到串口/控制LED等）
    delay_ms(100); // 延时防止频繁读取
  }
}

关键配置说明：

通道选择：
- AIN2 → 通道2
- AIN3 → 通道3
- AIN4 → 通道4
- AIN5 → 通道5
- AIN6 → 通道6
时钟配置：
- 确保主时钟使能（默认使用内部16MHz HSI）
- ADC时钟需≤4MHz，示例使用8分频（2MHz）
转换时间：
- 采样时间固定（默认约3.5μs）
- 总转换时间 ≈ (采样时间 + 10.5周期) / fADC
电压计算：
- VREF默认使用VDD（需保持稳定）
- 转换公式：电压 = (ADC值 × VDD) / 1023

注意：实际使用需根据硬件连接：

参考电压VREF默认与VDD相连

输入通道需配置为浮空输入（不使用上拉）

模拟输入电压范围：0V ~ VDD

完整工程需包含STM8标准外设库（可通过STVD或IAR编译）。
