以下是一个用于计算微带线特性阻抗的中文交互式工具。您只需输入相关参数，即可实时计算阻抗值：
微带线特性阻抗计算器
结果：
使用说明：
-
参数含义：

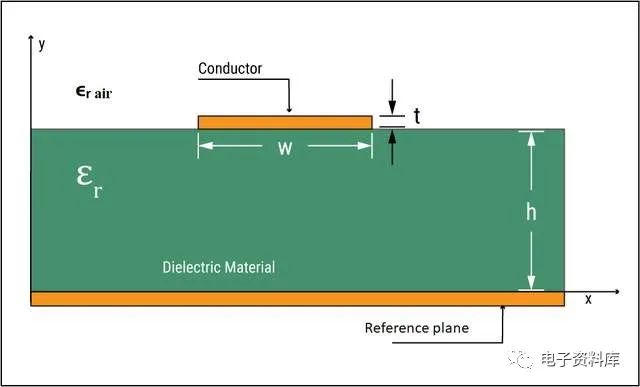

- h：介质基板厚度（例如 FR4 常用 1.6mm）
- w：微带线宽度（需满足 w/h < 10）
- t：导线厚度（典型值 35μm ≈ 0.035mm）
- εr：介质材料介电常数（FR4 ≈ 4.2~4.8）
-
计算公式： 采用 IPC-2141 标准公式：
Z₀ = [87 / √(εᵣ + 1.41)] × ln[5.98h / (0.8w + t)]适用于 0.1 < w/h < 3.0 的范围。
-
示例值：
- FR4 板：h=1.6mm, w=3mm, εᵣ=4.5 → Z₀ ≈ 50Ω
- 高速设计：h=0.2mm, w=0.4mm, εᵣ=3.9 → Z₀ ≈ 75Ω
✅ 注意：实际阻抗受铜箔粗糙度、阻焊层影响，精确设计建议使用 HFSS 或 ADS 仿真。
您可以直接在浏览器中运行此代码（保存为HTML文件），或告诉我您的具体参数，我帮您手动计算！
