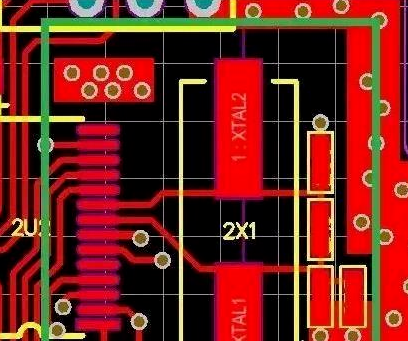

在 PCB 设计软件中更改铺地层（通常指 GND 或其他电源/地的铜皮区域）的颜色，操作步骤因软件不同而略有差异。以下介绍几种主流软件的操作方法：
1. Altium Designer
- 调出视图设置：
- 按快捷键
L(Layer & Colors)。这是最常用的方法。 - 或在右下角的面板开关中，点击
Panels->View Configuration。
- 按快捷键
- 定位铺铜层：
- 在弹窗中，找到左侧列表或矩阵图里的 Internal Planes (内电层，通常是负片) 或者

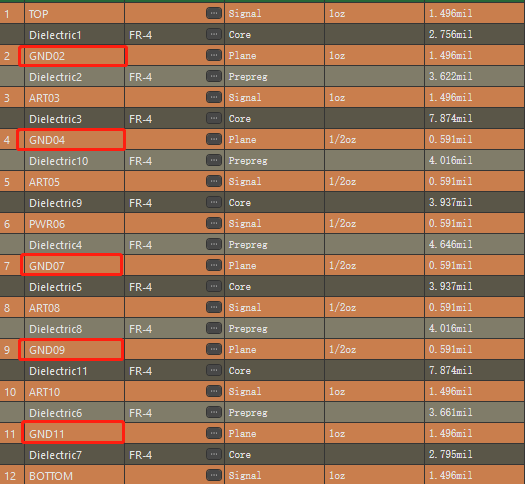

Signal Layers下的相应层 (如Top Layer或Bottom Layer，如果是顶层/底层铺铜) 或 Polygon Pours 相关项。 - 负片内电层：颜色设置通常在层名右边。找到包含你铺地网络的层 (如
GND Plane). - 正片铺铜：有时会在
Signal Layers下的相应层设置整个层的颜色，但更精确的控制铺铜颜色可能在专门的Polygons类别下查找。
- 在弹窗中，找到左侧列表或矩阵图里的 Internal Planes (内电层，通常是负片) 或者
- 修改颜色：
- 点击对应层名或
Polygons类目右边区域的颜色方块。 - 在弹出的颜色选择器中选择你想要的新颜色。
- 点击对应层名或
- 确认与应用：
- 点击
OK或Apply保存更改并关闭窗口。
- 点击
2. KiCad
- 打开层和项目外观设置：
- 点击顶部菜单
视图(View)->图层管理(Layer Manager)或按快捷键F11。
- 点击顶部菜单
- 找到铺铜相关的层：
- 在
图层管理窗口的列表中，找到你想要更改的铺地所在的铜层 (如F.Cu,B.Cu).
- 在
- 更改颜色：
- 在该铜层右侧找到
颜色 (Color)列。 - 点击颜色方块（通常显示当前该层的颜色）。
- 在弹出的颜色选择器中挑选新颜色。
- 在该铜层右侧找到
- 调整铺铜渲染样式（可选）：
- 在颜色设置的下方或同一行附近，通常还有
外观 (Appearance)或渲染样式设置。实心填充、轮廓或网线填充也会影响视觉效果，选实心填充时颜色最明显。确保这里设置为你想要的显示方式。
- 在颜色设置的下方或同一行附近，通常还有
- 确认：
- 点击
OK应用更改并关闭窗口。
- 点击
3. Cadence Allegro / OrCAD PCB Editor
- 打开颜色对话框：
- 点击顶部菜单
Display->Color/Visibility...或直接在命令栏输入color。
- 点击顶部菜单
- 定位铺铜设置区域：
- 在打开的
Color Dialog窗口中，找到并展开Board Geometry/Package Geometry/Stack-Up区域。 - 关键步骤：
- 负片 (Anti Etch)： 主要在
Stack-Up/Anti Etch部分。找到你的 GND 网络所在的内电层 (如GND)，然后找到该层下的Dynamic Shape(或Shape) 子项。 - 正片 (Etch)： 主要在
Stack-Up下的相应走线层 (如Top,Bottom) 里的Dynamic Shape(或Shape) 子项。
- 负片 (Anti Etch)： 主要在
- 在打开的
- 修改颜色：
- 找到
Dynamic Shape（动态铺铜）行（有时区分Boundary边界和Fill填充）。 - 点击该行右侧
Line和/或Shape Fill对应的颜色方块。 - 从弹出的调色板中选择新颜色。
- 找到
- 设置可见性：
- 确保该层 (
Stack-Up中的层) 和Dynamic Shape项的 Visibility 选框是勾选的（显示眼睛图标✅）。
- 确保该层 (
- 应用与关闭：
- 点击
OK或Apply使更改生效。
- 点击
4. PADS Layout / Xpedition
- 打开显示颜色设置：
- 在 PADS Layout 中：点击顶部菜单
View->Nets->View Nets...。 - 在 Xpedition 中：通常是
Display Control面板 (按F9) 或Settings->Display...。
- 在 PADS Layout 中：点击顶部菜单
- 定位网络或铺铜颜色：
- PADS Layout:
- 在
View Nets对话框中，先点击...查看所有网络 (View List)。 - 在
Net List中找到你的铺地网络 (如GND)。 - 选中该网络，然后勾选下方
Assign Color选框。 - 点击旁边的颜色方块来选择新颜色。
- 注意： 这会将整个网络（包括走线、过孔、焊盘和铺铜）显示为该颜色。如果铺铜颜色单独可设，可能在层设置或铺铜属性里。
- 在
- Xpedition:
- 在
Display Control面板中，找到Planar Shapes或Copper Shapes节点，展开它。 - 找到对应的铜层或网络，设置其颜色。同样可能需要设置填充模式 (
Fill Style) 为Solid才能清晰看到颜色。
- 在
- PADS Layout:
- 确认：
- 关闭对话框。
通用建议
- 快捷键： 学习软件的显示快捷键 (如 Altium 的
L, KiCad 的F11, Allegro 的color) 能显著提高效率。 - 查找关键词： 在颜色设置对话框中，搜索
Layer,Stack-Up,Polygon,Pour,Copper,Shape,Plane,Anti Etch,Dynamic Shape等关键词。 - 显示模式： 确保铺铜的填充模式 (
Fill Style) 设置为Solid(实心填充) 而不是Outline(轮廓) 或Hatched(网线填充)，这样颜色变化最明显。 - 层可见性： 如果改完颜色后看不见铺铜，首先检查该铺铜所在的层是否已设为
Visible(可见)。在 Altium 的View Configuration(按L), KiCad 的Layer Manager(按F11), Allegro/PADS 的Display Control/Color & Visibility里检查。
选择与你使用的 PCB 设计软件对应的方法进行操作即可成功更改铺地层的颜色。
