针对“数码显示管PCB原理库”的中文解答如下：
核心概念
- 数码显示管: 指7段数码管、14/16段数码管、点阵数码管等能显示数字/字符的电子元件。
- PCB原理库: 指电子设计软件（如Altium Designer/KiCad/Eagle）中的原理图符号库文件（
.SchLib等），包含元件符号与引脚定义。
原理库关键设计点
-

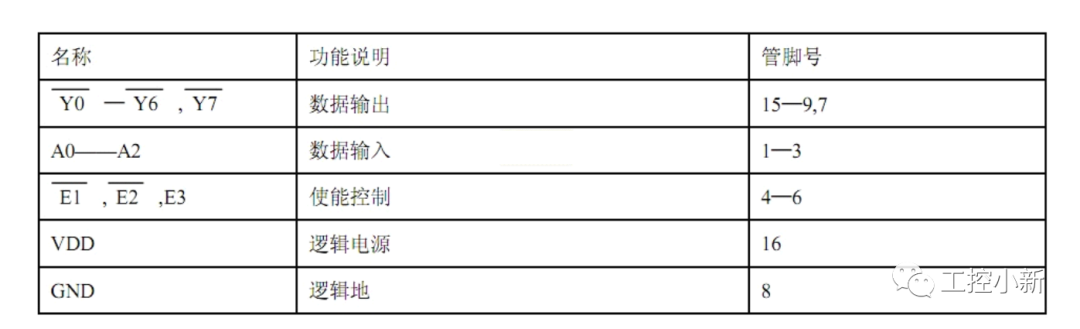

引脚映射
- 7段管示例：符号需对应物理引脚（共阳/共阴极）
符号引脚： A B C D E F G DP 物理引脚：1→A, 2→B, ... 8→DP - 点阵管标注：用坐标标注（如
ROW1, COL3）
- 7段管示例：符号需对应物理引脚（共阳/共阴极）
-

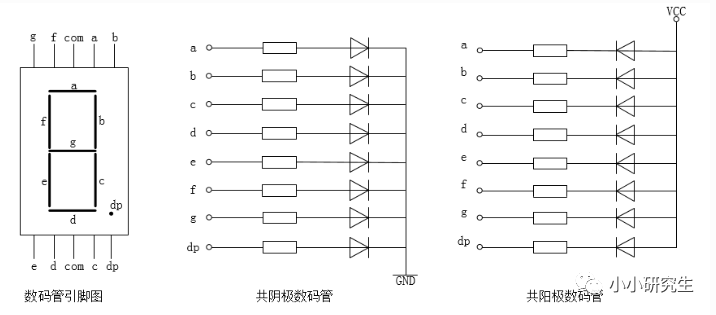

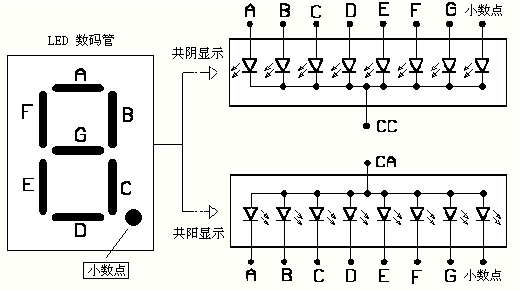

共阴/共阳区分
- 符号标注：明确标注

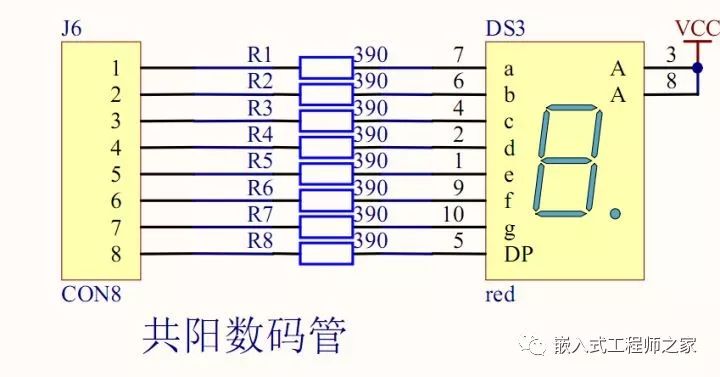

COM引脚（公共端）属性- 共阳：
COM接VCC→ 符号加+标识 - 共阴：
COM接GND→ 符号加-标识
- 共阳：
- 符号标注：明确标注
-
小数点(DP)处理：
- 独立引脚DP单独引出，避免与段位引脚合并
-
多位数码管：
- 集成多个位选引脚（
DIG1/DIG2/...）
（例：4位数码管含4个COM引脚）
- 集成多个位选引脚（
库文件核心内容
| 元件类型 | 原理图符号特征 | 典型引脚数 |
|---|---|---|
| 7段数码管(单位) | 矩形框含8段笔画 | 10脚 (2个COM) |
| 7段数码管(4位) | 4个独立位符号+共引脚 | 12脚 |
| 8x8点阵屏 | 64点阵网格+行列引脚 | 16脚 (8行+8列) |
设计注意事项
- 物理一致性：符号引脚编号必须与数据手册完全对应
- 驱动电路关联：库文件中可添加注释提醒串电阻或驱动IC（如74HC595）
- 封装绑定：需同步创建PCB封装库（Footprint），确保引脚间距（如2.54mm）与孔径匹配
- 功耗标注：大尺寸数码管建议在符号属性中标明工作电流（如20mA/段）
创建流程
- 数据手册分析 → 2. 绘制符号外形 → 3. 放置引脚并编号
- 绑定封装模型 → 5. 电气规则检查（ERC）
✅ 最佳实践：在原理图符号的
Description字段注明型号（如Kingbright SA56-11GWA）及电压/电流参数。
常见EDA库资源
- KiCad: 官方库已含
LED_7Segment等基础模型 - Altium Designer: 通过Manufacturer Part Search获取已验证模型
- Samacsys: 第三方平台（免费生成Symbol/Footprint/3D模型）
如果需要特定型号的原理库文件或操作指导，可提供具体数码管型号和EDA工具名称，我会进一步协助您。
