好的，PCB（印刷电路板）设计中常用的DC电源输入接口（也称直流电源插座、桶形插座）规格主要涉及以下几个方面：
1. 接口类型（插头与插座配对）
- 常见配插头（适配器端）：
- 桶形插头： 最常见，中心为正极或负极（见极性）。
- 同心插针： 有时用于特殊应用，中心一个针，外围一个或多个环。
- PCB端插座类型：
- 孔式： 最常见，直接接受桶形插头的插针插入孔中。这是标准配置。
- 针式： 相对少见，插座中心有一个突出的针。需要配相应的孔式插头（适配器端为孔）。
- 特点： 确保你选择的插座类型与你的电源适配器的插头类型相匹配！
2. 核心尺寸（最重要参数之一）
决定物理兼容性的关键尺寸。
- 外径： 插孔插座的外筒内径必须略大于插头的中心针直径，确保插针能插入。
- 常见尺寸：
- 2.5mm (最常见于小型设备)： 最大外径约5.5mm。
- 2.1mm (非常常见)： 最大外径通常为 5.5mm (最最主流！)。注意：2.1mm插针通常也能插入2.5mm插座，但接触不良；反之则不兼容。
- 3.0mm/3.2mm (常见于稍大功率设备)： 配更大的外径，如 6.5mm, 6.3mm 或 6.0mm。
- 常见尺寸：
- 内径： 孔式插座中心孔的直径。
- 常见尺寸：
- 0.7mm
- 0.8mm
- 1.3mm
- 1.35mm (对应2.1mm外径也很常见)
- 常见尺寸：
- 规格标识： 通常以
外径 x 内径表示。例如：- 5.5×2.1mm： 最最常见的通用规格。
- 5.5×2.5mm
- 6.3×3.0mm
- 6.5×3.2mm
- 3.5×1.3mm (非常小，用于特定设备)
3. 极性（至关重要！！！）
定义中心触点（Center Pin）和外筒（Sleeve）的相对正负关系。PCB设计时必须准确标注并正确连线！
- 标准/正极性：
- 中心为正极 (+)，外筒为负极 (-) 或接地 (GND)。
- 最常见：大约85%以上的应用采用此极性。务必在PCB上明确标注 “
Tip (+)” 或 “中心极 (+)”。
- 反极性：
- 中心为负极 (-)，外筒为正极 (+)。
- 较少见：用于某些特定品牌设备（如少数路由器、监控摄像头）或特殊需求。
- 风险警告： 插错极性适配器会烧毁设备！PCB设计图中务必清晰地标注“
中心极 (-)”。插座本身有时会用“+ -”符号标识。
- PCB布局关键点：
- 在插座焊盘附近或原理图上清晰标注极性：
TIP (+),SLEEVE (-/GND)或CENTER (+)，OUTER (-)。 - 布线时，中心脚引线到电源输入正轨，外筒脚引线到电源输入负轨/地。
- 强烈建议： 在PCB丝印层上清晰绘制+/-符号和“中心+”等文字。
- 在插座焊盘附近或原理图上清晰标注极性：
4. 额定电气参数
- 电压： 接口本身可承受的电压。
- 常见规格： DC 12V, 24V, 16V 等。标称值如 “16VDC” 意味着最高可承受约16V直流。
- 选择依据： 确保额定电压远高于你的应用输入电压（留余量）。
- 电流： 接口能持续安全通过的电流。
- 常见范围： 1A, 2A, 3A, 5A 或更高。
- 选择依据：
- 计算功耗： 设备功耗 / 输入电压 ≈ 输入电流。
- 留余量： 选择的插座额定电流应大于计算电流 (一般要求1.5-2倍以上)。
- 实际承载能力： 受接触材料、焊接质量、散热等因素影响。
- 大电流处理： 如需5A以上，可能需选带锁紧螺丝的端子型DC插座或采用其他接口（如XT60, 接线端子）。
5. 结构尺寸和引脚类型 (影响PCB Layout)
- 引脚数量与配置 (至关重要)：
- 基本款： 2脚：中心Pin（正极）+ Sleeve/接地Pin（负极）。
- 标准款： 3脚 (非常常见)：中心Pin + 两个并联的Sleeve Pin。优点：
- 增加机械稳定性（两点焊接接地端）。
- 改善电流承载能力（两个路径）。
- 更可靠的接地连接。
- 带开关款： 有时有3脚或更多脚，其中一个/组脚为常闭开关（当插头未插入时闭合，插入后断开）。常用于：
- 切换电池供电：插入适配器时断开电池。
- 电源指示：断开时可激活指示灯。
- 带锁紧螺丝款： 用于高电流、需要牢固连接的场景。
- 引脚方向：
- 直角引脚： 引脚从插座侧面90度折弯伸出，平行于PCB安装。适合安装在PCB边缘。焊盘朝板边方向。
- 直插引脚： 引脚直接从插座底部伸出，垂直于PCB安装。焊盘在插座正下方。
- 固定方式：
- 焊盘固定： 大多数小型插座仅靠引脚和外壳上的定位柱焊接到PCB上固定。
- 螺母固定： 较大电流型号或有螺丝锁紧的插座，通常需要在PCB上钻孔，用螺母在背面锁紧固定外壳。
- PCB安装尺寸：
- 需关注插座本体直径、焊盘间距、通孔直径等详细机械尺寸，以确保：
- PCB封装设计正确。
- 安装孔/定位孔位置准确。
- 焊盘尺寸足够承载电流和热应力。
- 周围元件（尤其是较高元件）不会冲突。
- 需关注插座本体直径、焊盘间距、通孔直径等详细机械尺寸，以确保：
6. 表面处理 (影响接触电阻和寿命)
- 镍底镀金： 最可靠耐腐蚀。推荐用于可靠性要求高或可能潮湿的环境（成本稍高）。
- 镍底镀锡： 最常见、成本较低。适合大多数一般应用。
- 全金： 高可靠性应用。
PCB布局设计要点总结
- 确认规格： 根据项目需求（功率、尺寸、成本）首先确定核心尺寸（如5.5x2.1mm）和极性（中心正极最常见）。
- 选择引脚类型： 3脚是最稳妥的选择，提供更好的可靠性和电流承载。
- 设计PCB封装：
- 使用元器件Datasheet提供的精确尺寸，包括本体占用区、所有焊盘的位置和大小、通孔尺寸、定位孔等。
- 确保焊盘大小足够承载电流（考虑电流密度）。
- 特别注意中心Pin焊盘！ 因孔径较小，焊盘可以适当加大或补泪滴，但注意电气间隙。
- 标注极性： 在原理图符号和PCB丝印层（Silkscreen layer）上极其清晰地标注极性（中心 +，外壳 -）。位置靠近焊盘。
- 合理布局：
- 放置于PCB边缘（方便拔插），留出足够操作空间。
- 避免周围有高元件阻挡。
- 如使用直角引脚型，确保其安装在板边。
- 布线考虑：
- 从DC插座到第一级滤波电容（电解电容）的电源输入走线要尽可能短而宽。
- 理想情况下，正、负输入线尽量平行靠近走线，并在插座附近并联一个大容量陶瓷电容（如10uF-100uF）和一个小容量高频滤波电容（0.1uF）。
- Sleeve/GND引脚： 多个GND引脚要分别连接到主GND平面或短而宽的走线。
- 爬电距离/电气间隙： 对于较高输入电压（如>48VDC），确保中心Pin焊盘与外围金属件（如果有）、GND焊盘之间有足够间隙。
- 通孔设计： 如果使用带螺母固定的插座，确保PCB上的安装孔尺寸和位置准确无误。
- 散热考虑： 对于大电流应用，考虑在Sleeve/接地引脚附近增加散热焊盘或连接到铺铜区。
常见规格选择参考表
| 核心规格 | 极性（中心Pin） | 典型应用场景 | PCB布局要点 |
|---|---|---|---|
| 5.5×2.1mm | + (最常见) | 路由器、NAS、开发板、小型设备 | 首选3脚型。 丝印清晰标注 中心+。输入走线短宽，配滤波电容。焊盘、过孔大小足够。 |
| 5.5×2.5mm | + (常见) / - (少见) | 特定型号显示器、设备 | 确认极性！ 丝印必须明确标注。避免与2.1mm混淆。布线同5.5x2.1mm。 |
| 6.3×3.0mm | + (常见) | LED灯条、较大功率设备 | 电流可能需5A以上。检查电流承载需求。可能需要螺母固定。散热更关键。 |
| 6.5×3.2mm | + (常见) | 工控设备、大功率应用 | 大电流应用！ 务必计算功耗/电流。选高额定电流型号，带锁紧螺丝和螺母固定可靠。 |
重要提示：
- 规格缺乏强制性标准： 这些尺寸主要是业界约定俗成，没有严格的国际标准（IEC曾试图推动IEC 61076-2-101/102，但主流仍是企业规范）。务必根据实物测量或供应商提供的精确Datasheet进行设计。
- 防反接与保护： 在电路设计层面，建议在DC输入后加入反接保护电路（如二极管整流桥、MOS管防反接）和过压保护电路（如TVS管、保险丝），提高系统鲁棒性。
- 确认！确认！再确认！ 拿到实物DC插座和插头后，务必用万用表测量核实其实际尺寸和中心极性。
通过仔细考虑以上所有规格和设计要点，可以确保你的PCB上的DC电源接口既可靠又实用。祝你设计顺利！

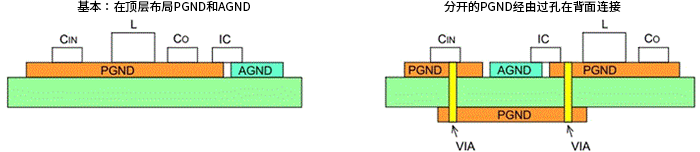

升压型DC/DC转换器的PCB布局中接地设计
