设计PCB过孔尺寸时，需要考虑多种因素，包括电流承载能力、信号完整性、制造成本、可靠性和可制造性。以下是用中文阐述的关键设计原则和考虑因素：
核心要素：内径 & 外径
-
孔径（钻头直径 - Hole Diameter）：
- 指钻孔工具（钻头或激光）在PCB上实际钻出的孔的直径，即金属化前的孔大小。
- 最小孔径限制： 这是受限于PCB制造商能力的硬指标。向你的制造商确认其标准能力和极限能力。常见的标准最小通孔孔径为0.2mm或0.25mm（8mil或10mil）。高密度互联（HDI）板使用的激光微孔可达0.1mm甚至更小。
- 设计要求：
- 载流能力： 过孔的电流承载能力主要由其横截面积（取决于孔径）和孔壁铜厚决定。电流越大，所需孔径越大或铜厚越厚。需估算电流并查表或使用IPC-2221标准计算。
- 高密度布线： 越小越好，以节省空间。但受制于最小孔径和板厚/孔径比。
- 成本： 更小的孔需要更昂贵的钻头或激光钻孔工艺，可能增加成本。
- 可靠性： 过小的孔径（尤其在厚板中）会增加电镀难度，影响孔壁铜层均匀性和可靠性（如内层连接断开）。
-
焊盘直径（Pad Diameter / Annular Ring）：
- 指钻孔周围的铜环（铜箔区域）的外径。
- 环宽（Annular Ring Width）： 焊盘外径减去孔径再除以2的值（(外径 - 孔径)/2）。这个值至关重要。
- 关键要求 - 最小环宽：
- 制造商对每一层（内层、外层）都有最小环宽要求（如0.05mm, 0.075mm等）。必须严格遵守此要求。
- 目的是确保钻孔即使存在微小的偏移，也能与内层或外层的铜箔保持良好连接，避免断连。环宽不足是过孔失效的常见原因！
- 设计考虑：
- 密度： 更大的焊盘会占据更多空间，不利于高密度设计。
- 可焊接性/散热： 外层焊盘在需要焊接或作为测试点时需足够大（通常比内层焊盘大）。
- 可靠性： 足够的环宽确保机械强度和连接可靠性。
板厚/孔径比 (Aspect Ratio)
- 定义： 板的总厚度除以钻孔直径。即
板厚 / 孔径。 - 重要性： 这个比率直接影响电镀液的流动性和孔壁铜镀层的均匀性。
- 限制： PCB制造商对其工艺所能处理的板厚/孔径比有上限（如8:1, 10:1, 12:1）。常见的建议：
- 对于标准通孔，通常 <= 10:1 比较可靠且成本效益高。
- > 8:1 时制造难度增加，可能需要特殊工艺或更高的成本。
- > 12:1 是许多制造商的极限或高风险区域，可能导致电镀不足（铜薄处电阻高甚至断开）或孔堵塞。
- 设计策略：
- 板厚较大时，需增大孔径以满足板厚/孔径比要求。
- 使用埋孔或盲孔来减少实际钻穿的厚度（即减小有效板厚），降低板厚/孔径比。
铜厚要求
- 孔壁铜层厚度是另一个关键参数，直接影响载流能力、电阻和散热。
- IPC标准定义了不同等级板子的最小平均铜厚（如IPC 2级通常要求最小20μm）。载流能力要求高时，可能需要指定更厚的孔铜（如25μm, 30μm）。
应用场景与优化
- 普通信号过孔（标准通孔）：
- 满足基本电气连接和载流即可。
- 例如：孔径 0.3mm，外层焊盘0.5/0.6mm，内层焊盘0.4mm。需根据电流估算和制造商能力调整。
- 电源/地过孔：
- 关键点：大电流！ 需要承载较高电流。
- 策略：
- 使用多个并联过孔是常见且有效的做法。
- 增大孔径（主攻） 比增大焊盘更能有效增加截面积。
- 明确要求加厚孔壁铜层厚度。
- 确保到电源/地平面的连接宽度足够。
- 高速信号过孔：
- 关键点：信号完整性（阻抗不连续，stub效应）。
- 设计优化：
- 减小过孔stub： 优先使用盲孔、埋孔，缩短信号路径中的无效柱状部分。
- 优化参考平面连续性： 在换层点附近添加缝合电容（Stitching Capacitor） 或 GND过孔（靠近信号过孔），为返回电流提供低感抗路径。
- 谨慎使用焊盘： 对于严格阻抗控制的微带线换层过孔，反焊盘（在非连接的平面上移除铜）可能比保留完整焊盘更能减少电容影响。
- 优化尺寸： 在满足制造要求的前提下，减小过孔焊盘（尤其非连接层）和孔径有助于减小寄生电容和电感。但需与环宽要求平衡。
- 仿真： 对关键高速信号通道进行过孔的电磁场仿真。
- 高密度板过孔：
- 关键点：节省空间。
- 主要方法：
- 使用激光微孔（如0.1mm孔径）。
- 广泛使用盲孔、埋孔（减少层间跨度）。
- 采用盘中孔设计（过孔打在SMD焊盘内，需填孔电镀）。
- 更小的过孔尺寸（孔径+焊盘），但必须满足制造商的最小要求。
- 可能要求更精细的线宽/线距和更小的器件。
PCB过孔尺寸设计重要建议总结
- 严格遵循制造商设计规范（工艺能力文件）： 这是最关键的一步。在设计前务必获取并理解制造商关于最小孔径、最小环宽（内外层）、最大板厚/孔径比、最小孔壁铜厚以及不同类型过孔（盲、埋） 能力的要求。设计超出制造商能力会导致成本激增、良率下降甚至无法生产。
- 内层焊盘环宽是重中之重： 确保内层铜环宽度满足制造商要求（通常是最严格的地方），避免因钻孔偏移导致内层开路。
- 平衡孔径与板厚/孔径比： 薄板可以用小孔，厚板必须用大孔或改用盲埋孔来满足板厚/孔径比，确保可靠电镀。
- 电流驱动孔径选择： 对电源、地或高电流信号线，确保过孔数量、孔径和铜厚满足载流能力要求。
- 考虑过孔类型：
- 通孔： 成本低，载流能力强，但占据各层空间，厚板时板厚/孔径比大。
- 盲孔/埋孔： 节省空间，提升密度，改善高速信号性能（减小stub），降低板厚/孔径比。但增加层压次数和成本。
- 外层用途决定外层焊盘大小：
- 仅作电气连接，无焊接要求：焊盘可小（满足最小环宽）。
- 需焊接（如引脚或测试点）、散热或方便探测：加大焊盘。
- 过波峰焊/SMT：可能需要阻焊定义或盖上（tented），甚至树脂塞孔（避免透锡或进助焊剂）。
- 阻焊设计： 明确过孔是否覆盖阻焊油（盖油/tented），还是开窗（暴露）。盖油利于表面贴装，防止桥连和异物进入；开窗则方便焊接、测试和散热。
- 仿真与验证： 对关键电源网络和高速信号路径，应仿真其过孔的性能（载流、损耗、阻抗影响）。
总而言之，PCB过孔设计绝非随意选择几个数值，它是一个需要满足电气功能需求（载流、高速SI）、保证物理可靠性（环宽、板厚/孔径比、铜厚）、控制成本并严格遵循特定制造商工艺能力的综合决策过程。 务必在设计前期就考虑周全，并在交付制造前与制造商进行沟通确认。
PCB的标准通孔尺寸
什么是过孔 PCB ，为什么它在印刷电路板上很重要？ PCB 需要通孔或钻孔来连接其各层。了解 PCB 制造商使用的标准通孔尺寸可以帮助您设计电路板，以满足常见钻头尺寸的需求。 标准通孔尺寸 PCB
2020-10-23 19:42:12
什么是PCB过孔？PCB过孔有哪些类型？
的尺寸，可以层堆叠。通过在 PCB 的每一层上放置铜焊盘并在其中钻一个孔来构建过孔。 PCB过孔 二、PCB过孔组成 筒体——用于填充渗透孔的导电管。 焊盘——将筒体的所有端部连接到其走线。 Antipad——这是一个间隙孔，用于分隔非连接层和筒体。 PCB过孔组成 三、PCB过孔
2023-07-25 19:45:01
PCB板生产时对过孔大小的要求
在PCB板的生产过程中，过孔的大小确实有一些特定的要求。这些要求涉及到过孔的尺寸、精度、以及与电路性能相关的参数。 以下是小编总结的一些关键点： 一、过孔尺寸的标准 最小尺寸 在传统制造工艺中
2024-11-01 15:14:50
PCB过孔的分类以及设计技巧
从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole），二是钻孔周围的焊盘区。这两部分的尺寸大小决定了过孔的大小。很显然，在高速高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。
2019-06-17 14:59:31
过孔是什么？过孔有哪些种类？PCB上那么密集的过孔是怎么排列的？
过孔是什么？过孔有哪些种类？PCB上那么密集的过孔是怎么排列的？ 过孔（Via Hole）是印刷电路板（Printed Circuit Board，PCB）制造中的一种重要元件。它是通过板层内的金属
2023-11-30 14:44:32
高速PCB过孔仿真的流程
在高速电路设计中，过孔可以说贯穿着设计的始终。而对于高速PCB设计而言，过孔的设计是非常复杂的，通常需要通过仿真来确定过孔的结构和尺寸。
2023-06-19 10:33:08
PCB怎么过孔走线
在设计PCB时，规划好过孔位置是非常重要的。正确的过孔位置可以大大减小信号干扰和电磁波干扰（EMI），提高信号传输的质量。在规划PCB过孔位置时，必须考虑电子元器件的总数和大小、PCB的空间限制以及
2023-08-26 12:06:16
多层pcb设计如何过孔的原理
一站式PCBA智造厂家今天为大家讲讲如何实现多层PCB的过孔?多层pcb设计过孔的方法。在现代电子行业中，多层PCB设计已经成为常见且重要的技术。多层PCB不仅可以提供更高的电路密度，同时还能提供
2024-04-15 11:14:07
PCB设计：如何使用过孔
过孔（via）是多层PCB 的重要组成部分之一，钻孔的费用通常占PCB 制板费用的30%到40%。简单的说来，PCB 上的每一个孔都可以称之为过孔。
2022-09-07 11:49:55
PCB中过孔应注意哪些问题？焊盘能否放过孔？
PCB中过孔应注意哪些问题？焊盘能否放过孔？ 在PCB设计中，过孔是用于连接不同层面的线路或元器件引脚的重要元件之一。下面是设计过程中需要注意的过孔问题： 1. 过孔的直径和间距：过孔的直径和间距
2023-10-11 17:19:35
PCB中过孔是什么意思
PCB过孔（Via）是印刷电路板（Printed Circuit Board，简称PCB）上用于连接不同层之间的电气连接点。在多层PCB设计中，由于信号和电源线的布线需要在不同的层次之间进行交叉
2024-01-16 17:17:33
PCB过孔的分类以及设计技巧
过孔的大小。很显然，在高速高密度的PCB设计时，设计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。但孔尺寸的减小同时带来了成本
elecfans小能手
2020-08-03 16:21:18
高速PCB中过孔的问题及设计要求
在高速PCB设计中，往往需要采用多层PCB，而过孔是多层PCB 设计中的一个重要因素。PCB中的过孔主要由孔、孔周围的焊盘区、POWER 层隔离区三部分组成。接下来，我们来了解下高速PCB中过孔的问题及设计要求。
2022-11-10 09:08:26
pcb过孔设计中设计电路时对过孔的处理原则 过孔阻抗设计要匹配生产能力
在高速PCB的设计中，过孔设计是一个重要因素，并且过孔设计已成为制约高速PCB设计的关键因素之一，如处理不当可能会导致整个设计的失败。过孔是连接多层PCB中不同层走线的导体，低频的时候，过孔不会
2020-12-15 18:51:45
PCB设计当中过孔需要考虑以下问题
过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔（drill hole）,二是钻孔周围的焊盘区，这两部分的尺寸大小决定了过孔的大小。
2022-02-12 10:07:26
如何进行PCB板的过孔设计
过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%.简单的说来，PCB上的每一个孔都可以称之为过孔。
2019-12-26 15:23:00

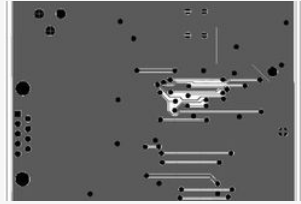

PCB设计的过孔你了解多少
过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%.简单的说来，PCB上的每一个孔都可以称之为过孔。
2019-08-25 09:54:31
你知道PCB过孔都有哪些设计技巧吗？
过孔（via）是多层PCB的重要组成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。简单的说来，PCB上的每一个孔都可以称之为过孔。
2023-02-13 17:19:51

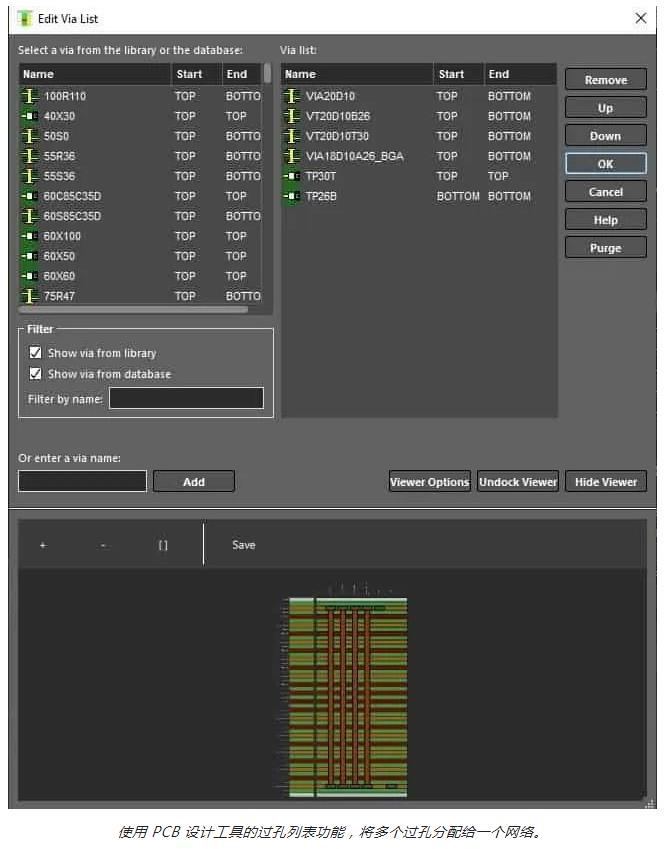

Cadence分享PCB设计教程 如何使用规则高效管理过孔
