独石电容是什么？具体的概念介绍

好的，我们来详细解释一下独石电容。

独石电容是多层陶瓷电容器的一种类型和结构的俗称，是当今应用最广泛、用量最大的一类陶瓷电容器。它本质上指的是以钛酸钡等陶瓷材料作为介质、采用多层叠层结构生产制造而成的一种贴片式陶瓷电容。

核心概念详解

“独石”的含义：
- 字面意义： “独石”源自其制造工艺和最终形态。它的芯体是由多层（几十层到几百层，甚至上千层）非常薄的陶瓷介质膜（通常厚度只有几微米）和内电极（通常是银/钯等金属浆料）相互交错印刷、叠层、压制，然后在高温下一次烧结成为一个坚固、致密、不可分割的整体块。
- 强调结构： 这个烧结后的整体块看起来就像“一块石头”，内部没有明显的层间分离或气隙。这与早期单层的陶瓷圆片电容（俗称“瓷片电容”）或需要外壳封装的陶瓷管电容截然不同，体现了其结构上的革新。
结构特点：
- 多层堆叠： 这是独石电容的核心。多层结构允许在同一体积内制造出更大的电极面积，这是它能在小型化下实现高电容值的关键。

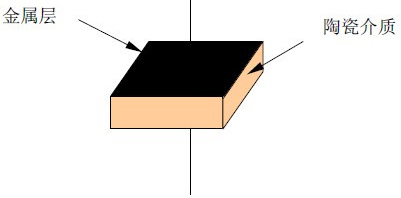

- 内电极交错： 每一层陶瓷介质的上下两面会印制金属电极图案，这些图案相互错开。叠压后，奇数层和偶数层的电极会分别从电容器的两个端面引出。这两个端面就是电容的两个电极引脚（端头）。
- 端头形成： 烧结后的块体两端，会覆盖上金属层（通常是铜、银或其合金），并焊接上锡镀层，形成外部可焊接的电极（端头），用于表面贴装。
材料：
- 介质材料： 主要是钛酸钡基的陶瓷粉料，根据所需性能（介电常数、温度稳定性等）进行配方调制和改性。常见类型有：
  - I类（Class I）: 如 C0G/NP0，具有低损耗、高稳定性和线性温度特性，容量小（pF级），用于高频、稳定电路。
  - II类（Class II）： 如 X7R, X5R, Y5V等，介电常数高，容量大（nF到uF级），但精度、温度稳定性和损耗不如I类，用于滤波、耦合、旁路等普遍场合。
  - III类： 介电常数极高但性能较差，应用较少（有时把超II类的特殊配方算作III类）。
- 内电极： 早期多用贵金属（Ag/Pd合金），现在降低成本多采用贱金属（主要是镍，有时用铜）。
- 端头： 铜、银或其合金，外部有焊接层（通常是锡或锡铅合金）。
主要优点（即广泛使用的原因）：
- 小型化 & 大容量： 叠层技术可以在微小体积内实现相对较大的电容值（尤其II类电容）。
- 高频特性好 / 低等效串联电阻： 结构紧凑，寄生电感（ESL）小，端到端路径短，等效串联电阻（ESR）低，适合高频电路（如电源去耦、射频电路）。
- 高可靠性 / 长寿命： 烧结成整体块，结构坚固稳定，抗震抗冲击性好，无内部连接点失效风险。
- 无极性： 直流或交流信号均可使用。
- 高耐压： 可设计制造从几伏到几千伏不同耐压等级的产品。
- 温度特性多样： 不同介质材料提供丰富的温度特性选择（从非常稳定到变化较大）。
- 适合自动化表面贴装： 贴片式封装（如常见的0402， 0603， 0805， 1206等），非常适合现代SMT自动化生产线。
常见应用：
- 无处不在： 从手机、电脑、平板到家用电器、汽车电子、工业设备、医疗仪器、航空航天，几乎所有的现代电子设备中都大量使用。例如：
  - 电源电路的输入/输出滤波、去耦（Decoupling）。
  - 信号通路的耦合（Coupling）和旁路（Bypassing）。
  - 时序电路（如振荡器）。
  - 噪声抑制。
  - 高频/射频电路中的匹配、调谐（I类电容为主）。

总结

独石电容（Multilayer Ceramic Capacitor - MLCC）是一种采用特殊多层叠层共烧技术制造的贴片式陶瓷电容器。它的芯体由数十至数百层超薄陶瓷介质膜和内电极相互交错叠压后，经高温烧结融合成一个坚固的整体（形如一块石头）。这种结构赋予了它体积小、容量范围宽（尤其II类）、高频特性优异、可靠性高、无极性、适合表面贴装等显著优点，使其成为现代电子电路中用量最大、应用最广泛的基础无源元件之一。
