以下是单片机PWM调压电路的核心组成和连接示意图，适用于调节电压的典型应用场景（如电机调速、LED调光等）：
核心部件
- 主控：单片机（如STC89C51、STM32等）的PWM输出引脚。
- 驱动电路：三极管（如8050）或MOS管（如IRF540N），用于放大PWM信号电流。
- 负载：电机、LED、加热丝等（根据功率选择驱动元件）。
- 滤波电路（可选）：电阻、电容、电感组成的低通滤波器，用于将PWM转换为平滑直流电压。
- 保护电路：续流二极管（用于感性负载）、光耦隔离（高功率场景）。
电路连接示意图
+-----------------+ +-------------------+
| 单片机PWM引脚 |------>| 基极电阻（如1kΩ） |-----> 三极管/MOS管（基极/栅极）
+-----------------+ +-------------------+
|
V
+------负载（如电机）------+
| |
+--(电源正极)-------+ |
| |
V V
三极管集电极/漏极
|
V
GND（电源负极）关键细节说明
-
驱动电路选择：
- 低功率负载（如LED）：使用三极管（如8050）直接驱动，需串联限流电阻。
- 高功率负载（如电机）：使用MOS管（如IRF540N），降低导通损耗。
-
滤波电路（平滑电压）：
- 在PWM输出端并联 RC低通滤波器（如R=1kΩ，C=10μF），计算公式：
截止频率 f = 1/(2πRC)。 - 若需更高精度，可加入电感（LC滤波器）。
- 在PWM输出端并联 RC低通滤波器（如R=1kΩ，C=10μF），计算公式：
-
保护措施：
- 续流二极管：在电机等感性负载两端反向并联二极管（如1N4007），防止反电动势损坏电路。
- 光耦隔离：在高压/大电流场景下，用光耦（如PC817）隔离单片机与驱动电路。
注意事项
- PWM频率：一般选择1kHz~20kHz（电机常用10kHz，LED可低至500Hz）。
- 占空比与电压：平均电压
V_avg = 占空比 × 电源电压（例如12V电源，50%占空比对应6V）。 - 散热设计：大功率负载需为三极管/MOS管加散热片。
- 电源匹配：驱动电路电源电压需与负载匹配，避免过压损坏。
示例应用场景
- 电机调速：PWM → MOS管驱动 → 电机 + 续流二极管。
- LED调光：PWM → 三极管驱动 → LED + 限流电阻。
- 温控系统：PWM → MOS管 → 加热丝 + 温度传感器反馈。
如果需要具体型号或更复杂的方案（如闭环控制），可进一步说明需求！
单片机驱动mos管电路图
在了解5V单片机驱动mos管电路之前，先了解一下单片机驱动mos管电路图及原理，单片机驱动mos管电路主要根据MOS管要驱动什么东西，要只是一个继电器之类的小负载的话直接用51的引脚驱动就可以，要注意电感类负载要加保护二极管和吸收缓冲，最好用N沟道的MOS。
2022-11-25 14:03:45
为什么PWM驱动压电蜂鸣器的声音都特别小？
电路图如图所示，采用单片机PWM驱动输出4K的频率，占空比50%，蜂鸣器的型号是压电式无源蜂鸣器，谐振频率是4k，问题是我用单片机输出1k，2k，4k的频率，蜂鸣器的声音都特别小，不知道是哪里的问题？
wupei1024
2019-10-16 01:51:01
单片机复位电路图
单片机复位电路图在日常设计工作中是大家都经常要用到的。 我们先以IAP15F2K61S2单片机来说明；复位电路的第一功能是上电复位。按键放开时，电容充满电后相当于断路， RST通过电阻接地为低电平
2021-10-27 18:36:41
在调压电路中为什么要用晶闸管交流调压电路？
在调压电路中，有自耦调压器交流调压，为什么要用晶闸管交流调压电路？ 晶闸管交流调压电路在调压电路中具有重要的应用，其原因主要有以下几点： 1. 具有大功率调压特性：晶闸管是一种高功率半导体器件，能够
2023-11-23 14:51:44
单片机最小系统电路图相关资料下载
文章目录单片机的最小系统（纯电路）单片机最小系统电路图STC89c52最小系统增强型8051最小系统晶振的样子STC单片机复位IO口结构写0亮灯写1灭灯强推挽模式 写1输出5V大电流开漏模式 写0
一瞅一个准
2021-11-25 07:35:50
51单片机计算器代码和电路图
51单片机计算器代码和电路图文章目录51单片机计算器代码和电路图一、问题描述二、具体实现1.完整代码带注释2.电路图总结一、问题描述通过AT89C51单片机16位矩阵键盘设计简易计算器（仅能实现加减
四哥201311
2021-11-17 06:47:47

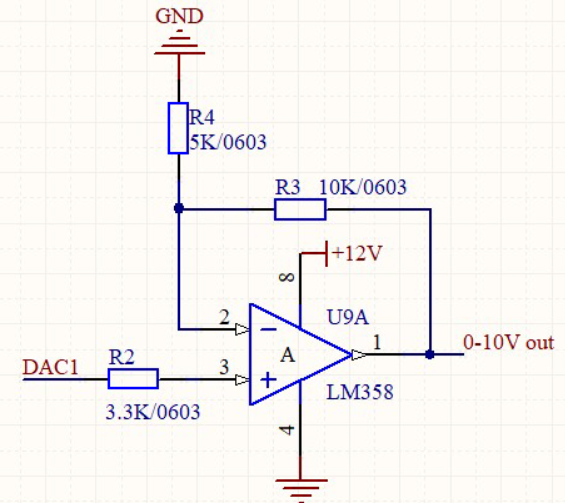

直流稳压电源电路图详解
直流稳压电源电路图详解一： 整个电路由单片机(AT89C51)控制。端口P0直接连接到DAC0832的数据端口，连接DA的CS和WR1，然后连接P26，将WR2和XFER接地，以便DA在单缓冲
CDCNKA
2021-11-12 09:13:37
双向可控硅调压电路中的调压电容起什么作用
在双向可控硅调压电路中，调压电容起着至关重要的作用。调压电容主要用于滤波和稳压。 首先，调压电容在双向可控硅调压电路中起到了滤波的作用。由于受电网的波动、干扰以及负载变化等原因，调压电路中的电流
2023-12-21 14:13:46
入门级认识电路图
本文为入门级同学和零电子基础同学准备，以单片机最小系统和简单的外围电路为例来认识电路图。单片机最小系统电路下图是一个最简单的单片机系统原理图，它包含供电（提供能量）、时钟（提供运行时钟）、复位
guotong1984
2021-07-30 07:19:42
如何减少PWM调压误差？如何增强PWM信号？
，这对大部分电子器件的正常运行都有一定影响。本文将介绍如何减少PWM调压误差和增强PWM信号。 1. 减少PWM调压误差 1.1 选择合适的电源元件 电源电路中的电感、电容等元件对PWM调压系统的稳定性有较大影响。因此，在设计电源电路时，要根据其工作频率
2023-10-22 15:18:16
单相交流调压电路的设计与仿真实验 相关资料下载
内容(一)单相交流调压电路电路(纯电阻负载)1电路的结构与工作原理1.1电路结构单相交流调压电路的电路原理图(电阻性负载)(截图)1.2 工作原理电阻负载单相交流调压电路中，VT1和VT2可以用...
idskfwier
2021-07-06 06:51:38
请问有基于单片机的电子秤设计系统总电路图吗？
哪位大神可以帮忙分享一份基于单片机的电子秤设计的系统总电路图，单片机用STC89C52,电阻应变式压力传感器，普通运放构成的差动放大器，A/D转换器是ADC0809,一个4X4键盘，一个LCD显示屏和一个蜂鸣器，有哪位可以帮个忙吗？十分感谢
h1654155958.0154
2020-03-17 05:55:01
51单片机点亮一个led灯电路图
51单片机点亮一个led灯电路图，我用的开发板型号是金沙滩51单片机IDE是keil4，普通的C语言环境。#include //包含特殊功能寄存器定义的头文件***it LED = P0^0;//位
星星公交站
2021-07-21 07:29:06

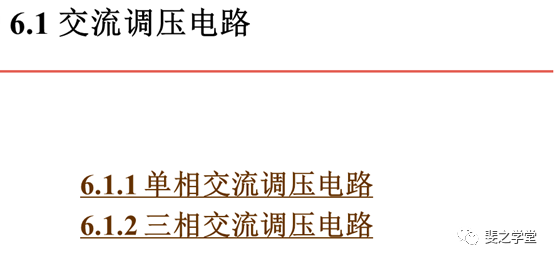

交流调压电路和交流调功电路的区别是什么
交流调压电路和交流调功电路是电力电子技术中两个重要的概念，它们在工业、商业和家庭用电中有着广泛的应用。 1. 交流调压电路 1.1 定义 交流调压电路是指通过改变交流电的电压幅值来实现对负载功率控制
2024-09-30 15:10:32
[DCDC] PWM波+BUCK降压电路，MOS和电感发热严重
因为项目需要输出电压动态可调，所以考虑自己输出PWM波+BUCK降压电路来实现调压电路图如下图，电感L2是12*12的全包围电感，Q3是AO4606 N+P双MOS现在PWM调整电压没有问题，可是
ldliu
2020-08-27 16:06:21

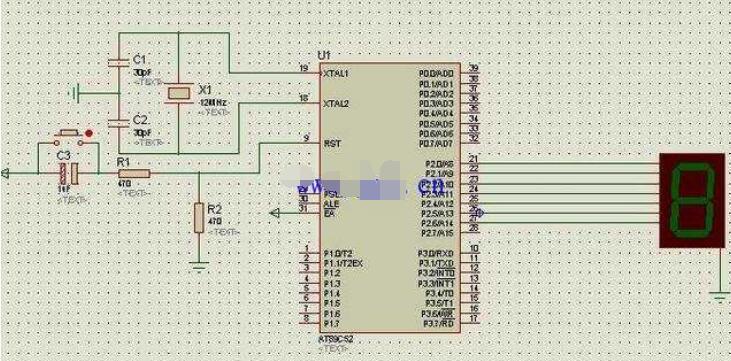

单片机复位电路详解
