PCB固定铜柱（也称为六角铜柱或铜支柱）的“大小”主要指以下几个关键尺寸，其中最常用的是公制螺纹规格：
-
螺纹规格 (最核心)：
- 最常见的是 M3： 表示螺纹的公称直径是 3mm。这是最最常用的尺寸。
- 其他常见规格： M2.5（2.5mm）、M4（4mm）。选择哪种取决于PCB安装孔的直径、所需承载的强度以及螺丝的大小。
- 解释：
M代表公制螺纹，后面的数字表示螺纹的大径（近似外径）。例如，M3 铜柱的螺纹部分直径约为 3mm。
-
高度/长度：
- 指铜柱两端螺纹顶部之间的距离。
- 常见规格： 5mm, 6mm, 8mm, 10mm, 12mm, 15mm, 20mm, 25mm, 30mm 等。
- 选择依据： 取决于你需要将PCB抬离底壳或其他PCB多高（考虑元件高度、散热空间、连接器接口等）。通常需要根据你的设计需求选择。
-
内孔直径 (仅适用于螺孔型铜柱)：
- 铜柱内部通孔两端的螺纹规格。
- 通常与螺纹规格一致： M3 铜柱的内孔螺纹通常也是 M3，意味着你可以在两端都拧入 M3 的螺丝。
- 例外： 有些铜柱一端螺纹规格与主体一致，另一端可能是不同螺纹（较少见）。
-
外六角尺寸：
- 指铜柱中心六边形部分的平行对边距离。
- 通常对应螺纹规格：
- M2.5 铜柱：外六角常用 4mm
- M3 铜柱：外六角常用 5mm (最常见)
- M4 铜柱：外六角常用 6mm 或 7mm
- 作用： 这个尺寸决定了你需要用多大的扳手（通常是内六角扳手或套筒）来拧紧铜柱。
-
底座直径 (有时)：
- 指铜柱底座（如果设计有的话）的直径。简单的六角铜柱通常没有明显的底座。
总结与常用选择：
- 最常用的大小是 M3。
- 最常用的外六角尺寸是 5mm (对应 M3)。
- 高度需要根据你的实际设计需求选择，5mm, 6mm, 10mm 是非常常见的长度。
如何告知或选择：
通常你会说：“我需要 M3x10mm 的六角铜柱” 或者 “M3，高度10mm”。
M3： 定义了螺纹规格和外六角尺寸（通常是5mm）。10mm： 定义了铜柱的长度。
PCB设计时注意：
- 在PCB上放置安装孔时，孔的直径需要比铜柱的内螺纹稍大（如果是螺孔型铜柱），或者比固定铜柱的螺丝直径稍大（如果是通孔型铜柱）。
- 对于螺孔型 M3 铜柱，PCB安装孔通常设计为 3.2mm 或 3.3mm 的圆形孔，让铜柱的螺纹端能顺利穿过拧到底板上。
- 对于通孔型铜柱，PCB安装孔需要根据固定螺丝的直径设计（例如 M3 螺丝用 3.2mm - 3.4mm 孔）。
简单来说，购买或指定时，主要关心：螺纹规格（如M3）和 长度（如10mm）。
dfrobotM3*30六角铜柱简介
该铜柱适用于大多数电路板，能够将其固定于其他部件之上。或者将不同部件项目层叠，形成多层结构，是机器人、智能小车制作的必备紧固件。
2019-12-25 08:59:48
激光锡膏焊接的优势：电路板pcb铜柱如何焊接？
激光锡膏焊接机是一种非常适合电路板PCB铜柱焊接的自动化设备。在未来的生产中，随着技术的进步和设备的优化，我们有理由相信，激光锡膏焊接机将会在电路板焊接领域发挥更大的作用，推动电路板制造行业的进一步发展。
2024-07-01 11:43:59
pcb怎么改变焊盘大小
在PCB（Printed Circuit Board，印刷电路板）设计中，改变焊盘大小是一个常见的操作，具体步骤会根据所使用的PCB设计软件而有所不同。以下是一个基于通用流程的指导，以及针对
2024-09-02 15:01:37
PCB板上可以走100A的电流
在PCB上或产品外壳上固定几个能够耐受100 A的接线柱如：表贴螺母、PCB接线端子、铜柱等。然后采用铜鼻子等接线端子将能承受100 A的导线接到接线柱上。这样大电流就可以通过导线来走。
2022-12-07 10:34:29
请问怎么固定PCB图
我有两个问题：环境AD17.0.8问题一：在PCB布局中，框选了若干电子封装，然后再到工具栏去点击选择要操作的对象，这时候，PCB图会往鼠标的方向狂跑，不知道怎么固定PCB图，让他不跟随鼠标跑来跑去
60user195
2019-05-10 05:35:24
imx8mp gstreamer无法在固定位置显示固定大小的视频要怎么处理？
我无法在固定位置显示固定大小的视频。这是我的 GStreamer 管道： gst-launch-1.0 imxcompositor_g2d name=comp sink_0::xpos=0
一曲作罢
2023-04-23 11:50:39
pcb设计中如何设置默认的焊盘大小参数?
在PCB设计中，焊盘的大小和形状对于电路的可靠性和生产效率至关重要。设置合适的焊盘大小参数可以确保焊接过程中的稳定性和焊点的质量。以下是关于如何设置默认的焊盘大小参数的指南。 1. 理解焊盘的作用
2024-09-02 15:03:14
【麦昆试用体验】3..麦昆小车-改装与上手
。久而久之，当受力较大或者时间长了之后，一定会掉下来的。所以特地分享本人准备的自制固定电池底板。1.必须材料白纸*1塑料卡片*1(像一些超市啥的购物卡什么的)铜柱，高15CM*4螺丝φ3*8烙铁*1刀片
Altium2
2019-05-05 22:16:37
激光焊锡应用：插件孔的大小对PCB电路板的影响
表面贴装技术和通孔技术（THT）元件提供焊接点。一、插件孔的大小对PCB电路板的影响插件孔大小直接影响着电气性能。孔径大的插件孔能承载更大电流，例如在电源电路中，较
2024-12-31 10:31:03
更改Altium的PCB板的大小
使用原理图生成PCB后，Altium Designer会根据原理图大小自动生成一块黑色区域，还有一个在禁止布线层的方框，还有两段标注板子大小的线。下面说一下如何更改黑色区域的大小，还有如何精确确定板子尺寸，比如使其为长宽都为整数。
小佳99
2019-07-24 06:29:48
PCB板上过孔的大小对散热有什么影响
在自然对流散热产品中，PCB上的过孔大小对散热的影响是很大的，但是具体有多大，还不知道，我们就从简单的产品分析开始，以单个芯片的过孔参数为对象，研究过孔参数变化对导热系数的影响
2020-01-14 14:53:14
PCB焊盘大小的DFA可焊性设计
SMT的组装质量与PCB焊盘设计有直接的关系，焊盘的大小比例十分重要。如果PCB焊盘设计正确，贴装时少量的歪斜可以再次回流焊纠正(称为自定位或自校正效应)，相反，如果PCB焊盘设计不正确，即使贴装
2024-01-06 08:12:30
PCB板子螺钉孔大小参考
使用螺钉直径尺寸的大小增加0.5~1.0mm设计.例如M3螺钉,直径3.0mm,则PCB使用3.5mm的螺钉孔,见附表:单位(mm) （图文详解见附件）
郑振宇altium
2019-10-31 14:46:15
Labview 如何将布尔灯固定大小，布尔显示文本不超出布尔灯的界面？
上面显示的布尔文本怎么自动换行显示在，并且显示在布尔灯上面，布尔灯的大小怎么固定住，不会随文本多少的变化去改变大小？
追求人生的方向
2022-05-28 14:27:04
交换芯片缓冲区大小是什么
交换芯片缓冲区大小并不一定是固定的。缓冲区的设计和实现会根据芯片的具体型号、规格以及应用场景的不同而有所差异。一些交换芯片可能具有固定大小的缓冲区，以满足特定的性能需求或成本限制。然而，随着技术
2024-03-18 14:42:56
如何调整PCB中走线宽度的大小

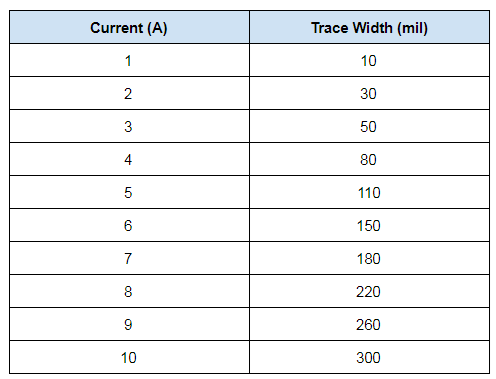

的其他对热敏感的部分时，可以通过PCB走线宽度与电流表的关系来确定布局中需要使用的走线宽度。 大多数表格的一个问题是，它们不能解决受控阻抗路由问题。您已经确定了走线的大小以便控制阻抗，仅通过查看表就很难确定温度上升
