PCB（印刷电路板）外观全检是对所有生产完成的电路板进行的100%目视外观检查，确保产品符合设计及工艺要求。以下是关键检测项目、标准和方法的中文说明：
一、核心检测项目
-
丝印与标识
- 字符（位号、Logo）是否清晰、无模糊/断线
- 极性符号（如"+"、"-"）方向正确，无漏印
- 条码可清晰扫码
-
基板缺陷
- 划伤/压伤：表面不可有深度露铜的机械损伤
- 翘曲度：符合IPC标准（如≤0.7%板厚）
- 分层/起泡：层间无分离或鼓包现象
-
焊盘与镀层
- 焊盘氧化、污染、露铜（拒收）
- 镀金/沉金层均匀，无发黑、针孔
- ENIG表面无"黑盘"现象
-
线路质量
- 短路/断路：线路间无桥接，走线无断裂
- 线宽/线距：符合设计公差（通常±10%）
- 铜箔起翘：边缘无剥离
-
阻焊层（绿油）
- 覆盖完整，无漏涂、气泡、皱褶
- 焊盘/孔位不可被绿油覆盖（阻焊开窗对齐）
-
孔与环状圈
- 通孔、插件孔无堵塞或破孔
- 孔周围环宽≥0.05mm（防焊盘剥离）
-
清洁度
- 表面无助焊剂残留、指纹、灰尘
- 边缘无毛刺或碎屑
二、检测标准依据
- IPC-A-600：PCB验收的通用国际标准
- IPC-6012：刚性PCB性能规范
- 客户定制要求（如汽车级、医疗级更高标准）
三、检测方法与工具
-
人工目检
- 照明：白光LED灯，照度≥1000 lux
- 放大设备：3~10倍放大镜或显微镜
- 时间：单板建议≥15秒（依据复杂度调整）
-
自动化检测（AOI）
- 使用光学成像系统自动扫描，标记缺陷位置
- 适用于高精度批量检测（如0201元件焊盘）
-
辅助工具
- 菲林底片比对线路
- 卡尺/千分尺测量尺寸
四、常见拒收缺陷示例
| 缺陷类型 | 示例描述 |
|---|---|
| 严重缺陷 | 短路、断路、漏钻孔、露基材 |
| 主要缺陷 | 焊盘氧化、绿油覆盖焊盘、环宽不足 |
| 次要缺陷 | 轻微划伤（未露铜）、字符偏移 |
五、注意事项
- 静电防护（ESD）：操作人员需佩戴防静电手环
- 环境控制：温湿度稳定（23±5℃, RH 30~60%）
- 首件确认：批量前核对首件板并保留样板
- 可追溯性：不良品标记批次号，记录缺陷位置
通过严格的外观全检，可显著降低后续SMT贴片不良率，确保终端产品可靠性。企业通常将检测标准写入QC工程图，作为生产管控依据。
FQC的外观检验流程是什么？
如图，第十二道主流程为FQC。FQC的目的：FQC即final quality control，最终品质控制。在这道工序主要是对PCB的外观进行检验。检验外观，大家可能觉得就没有什么流程了吧？其实
jf_32813774
2023-04-14 11:53:26
还在为PCB尺寸全检效率低烦恼？VX9000光学扫描成像测量机轻松解决
PCB，又称印刷电路板，是电子元器件电气连接的提供者和载体，随着电子产品快速更新换代，PCB变得更加精细，对质量的要求更高，尺寸需要全检，而且生产规模也越来越大，传统的检测手段已经很难满足测量效率
2022-03-08 09:03:00
CCD视觉检测外观缺陷，漏检率和误检率如何评估
CCD视觉检测外观缺陷，漏检率和误检率该怎么评估 机器视觉筛选机做缺陷检测的用户都希望筛选机设备的误检率和漏检率越低越好，最好能做到100%，希望是美好的，现实是残酷的，为什么这样说呢，因为误检率
2021-07-07 17:34:52
FQC的外观检验流程是什么？干活好文，必看！
如图，第十二道主流程为FQC。FQC的目的：FQC即final quality control，最终品质控制。在这道工序主要是对PCB的外观进行检验。检验外观，大家可能觉得就没有什么流程了吧？其实
jf_32813774
2023-04-14 11:43:02

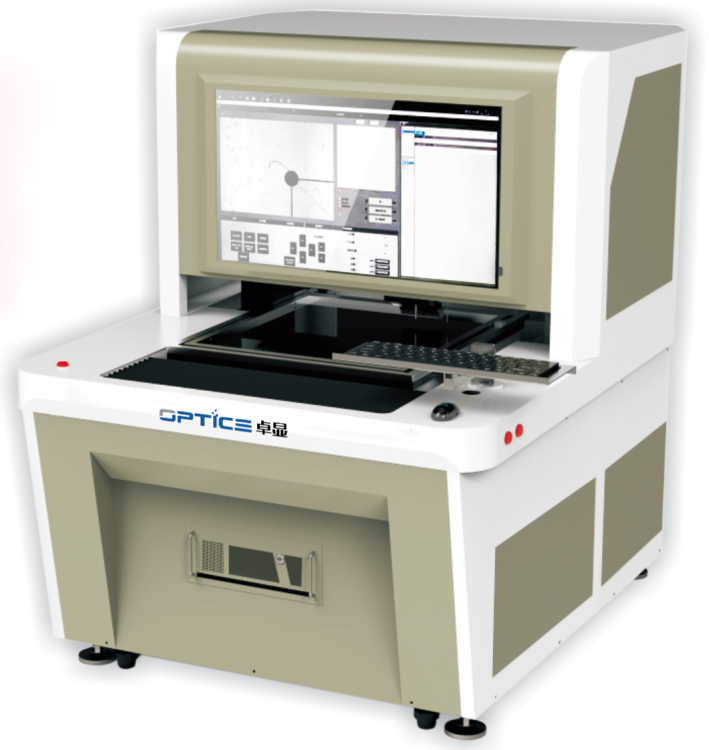

瞬检全板尺寸快速测量机
2024-06-11 13:42:34
如何正确使用人工目检提高PCBA加工质量？
： 检测组件位置和正确安装：人工目检可以验证电子元件是否正确地放置在PCB上，并按照正确的方向和极性安装。这有助于避免元件位置偏移、反向安装或极性错误等问题，确保正确的元件安装，以保证电路的正常运行。 检查焊接质量：人工目检可以检查焊接的质量和可靠性。检查焊点的外观和形态，如焊接是否
2023-07-03 11:04:02
机器视觉系统应用于标签外观视觉检查！
聊聊在标签外观检查方面的应用! 思普泰克智能制造机器视觉检测设备主要由CCD传感器、光学系统、图像采集单元、 图像预处理单元、图像分割、定位、计算单元以及机械运动平台等部分组成。CCD摄像头、图像
思普泰克
2019-11-18 16:13:34
PCB电路板外观设计的重要参数及工艺要求
pcb组装时，要对PCB电路板的外形、尺寸，定位孔和工艺边，基准标记，拼板等等都有严格要求。以下对pcb电路板的外观特点进行解析。
2020-01-15 11:11:11
在线铜厚测量：如何实现100%全检与零缺陷追溯?
领域对品质追溯的严苛要求。如何实现真正意义上的100%全检与零缺陷追溯？在线铜厚测量技术正在重塑质量管理的底层逻辑。传统离线抽检可能覆盖5%样本量，但客户端反馈的铜厚异常问题中，往往来
2026-04-13 10:23:55
PCB行业应如何实现全流程追溯？
为了解决这些问题，PCB制造企业需要对 PCB产品进行全流程追溯，通过数字化系统确保所有流程数据都在可追溯的状态下，从而保证产品品质稳定可靠。那么，PCB行业应如何实现全流程追溯？
2023-09-12 11:40:13

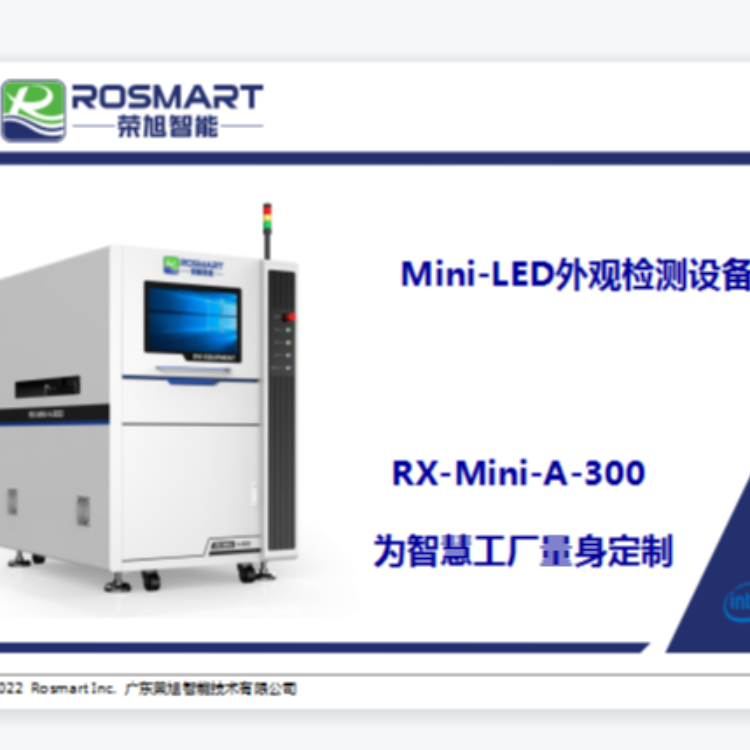

Mini-LED外观检测设备
2022-07-07 15:16:21
pcb全插件版本和洞洞版本有什么区别？？？？
本帖最后由 阳光灿烂2019 于 2019-9-30 16:01 编辑 pcb全插件版本和洞洞版本有什么区别？？？？ pcb全插件版本和洞洞版本有什么区别？？？？pcb全插件版本和洞洞版本有什么区别？？？？
阳光灿烂2019
2019-09-30 15:42:48
浅谈全检机自动化检测设备，它的优点都有哪些
全检机能减少人员，节约人工费用，大幅度减少人为检测错误，提高生产效率，提高产品出货质量，提高产品竞争力。倘若进一步将光学筛选系统运用于生产线上，在生产线上生产产品的同时还可以进行生产线产品品质
2020-08-19 17:33:42

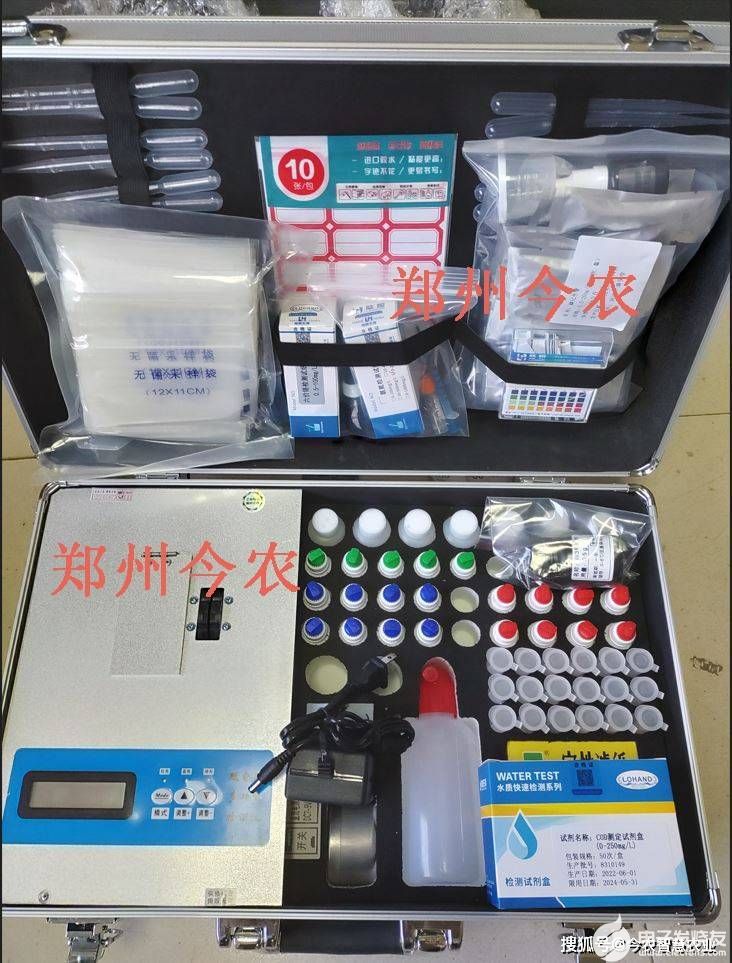

快检试剂包（含常见土壤重金属快检）
