ad中pcb绘制如何放总线

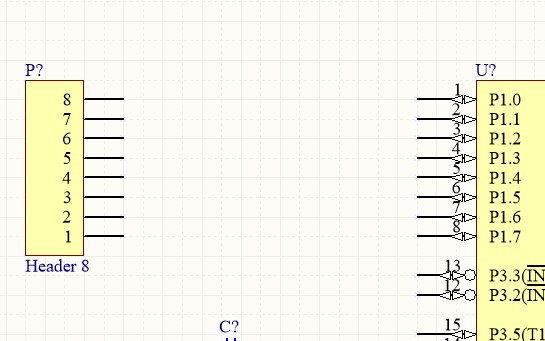

在 Altium Designer (AD) 中放置总线主要是在原理图设计阶段进行的，目的是简化多个相关信号线（如数据线、地址线）的连接关系，使原理图更清晰。总线本身不直接传递电气连接，真正的连接是通过总线入口和网络标签来实现的。

以下是详细的步骤（以放置总线为例）：

进入放置总线命令：
- 方法一：在原理图编辑界面，点击顶部菜单栏的 放置(Place) -> 总线(Bus)。
- 方法二：使用快捷键 P -> B。
- 方法三：单击右侧浮动工具栏中的 总线 图标（通常是一个几条平行斜线旁边带折线的图标）。
绘制总线：
- 执行命令后，光标会变成十字形。
- 在起点位置 单击左键 开始绘制。
- 移动鼠标到需要转折的地方 单击左键 确定折点。
- 移动到终点位置 双击左键 结束总线绘制。
- （可选）按 Tab 键： 在放置过程中或放置前按 Tab 键可以修改总线的属性（如线宽、颜色），一般保持默认即可。
放置总线入口：
- 总线本身只是表示一组线的走向，需要与具体的信号线连接。
- 进入放置总线入口命令：
  - 菜单：放置(Place) -> 总线入口(Bus Entry)。
  - 快捷键： P -> U。
  - 图标：右侧浮动工具栏中的 总线入口 图标（通常是 / 或 \ 形状的图标）。
- 放置总线入口：
  - 执行命令后，光标带一个斜线（/ 或 \）或 T 形符号。
  - 按 空格键(Space) 可以旋转入口的方向（水平/垂直/45度斜线）。
  - 将入口的一端放在总线上（会出现红色交叉十字电气连接点），单击左键。
  - 将另一端放置在需要连接的 具体信号线 的末端，单击左键。
  - 通常每条通过总线连接的信号线都需要一个总线入口连接在总线上。
放置网络标签：
- 这是最关键的一步，实际建立电气连接的不是总线或总线入口，而是网络标签。
- 在需要连接到总线的 信号线 上（通常在总线入口连接点的外侧）放置网络标签：
  - 菜单：放置(Place) -> 网络标签(Net Label)。
  - 快捷键： P -> N。
  - 图标：右侧浮动工具栏中的 Net 图标（通常是 NetLabel 或一个 A 加下划线）。
- 放置前按 Tab 键：打开网络标签属性对话框。
- 命名网络标签：
  - 格式至关重要！ 标签名必须符合总线命名规则，才能使 Altium Designer 正确识别该信号属于哪条总线。
  - 基本语法： 总线名[起始索引..结束索引] 或 总线名[0..7]（例如）。
  - 举例：假设总线名称为 Data，连接到 8 条数据线（D0 到 D7）。
    - 在信号线 D0 上放置标签：Data[0]
    - 在信号线 D1 上放置标签：Data[1]
    - ...
    - 在信号线 D7 上放置标签：Data[7]
    - 总线本身的标签（可选但推荐）： 可以在总线上也放置一个网络标签（通常在靠近名字的位置），命名为 Data[0..7] 或更简单的 Data[8]。这有助于文档的可读性，但不是建立电气连接必需的。
- 放置标签：在目标信号线上（显示红色交叉十字或细红线的地方）单击左键 放置标签。

重要提示和技巧：

PCB 中没有“总线”放置： PCB 设计阶段并没有直接对应于原理图总线的物理“总线”对象。总线在原理图中是逻辑表示。在 PCB 中，对应的信号线（D0, D1, ... D7）仍然需要作为 单独的走线(Track) 来手动布线或使用交互式/自动布线功能完成。有时可以将它们当作“一组信号”来并行布线，但这靠的是设计者的布线策略。
网络标签是核心： 总线是否能正确连接，完全依赖于信号线上的网络标签命名是否遵循 总线名[序号] 的规则，并且序号在总线范围内。
总线入口的方向： 使用 空格键 灵活调整总线入口方向以适应信号线位置。
检查连接： 使用菜单 工程(Project) -> 验证 PCB 设计项目... (Validate PCB Project...) 或快捷键 C, R (Compile PCB Project) 编译项目，检查是否有总线相关的电气连接错误（如标签名格式错误、索引越界等）。编译后在 Messages 面板查看错误和警告。
替换方法： 对于少量相关信号，或者不适合用总线的复杂情况，直接放置多个网络标签（例如 D0, D1, ... D7）并单独连接也是一种可行的方式，总线主要用于提高复杂多线系统的可读性。
