好的，Type-C母座的PCB封装尺寸取决于具体的型号和供应商，没有一个完全统一的标准。但常见的型号（如贴片型16Pin或24Pin）有其典型的尺寸范围。

以下是几种常见Type-C母座封装的关键尺寸（单位：毫米mm），供您参考：

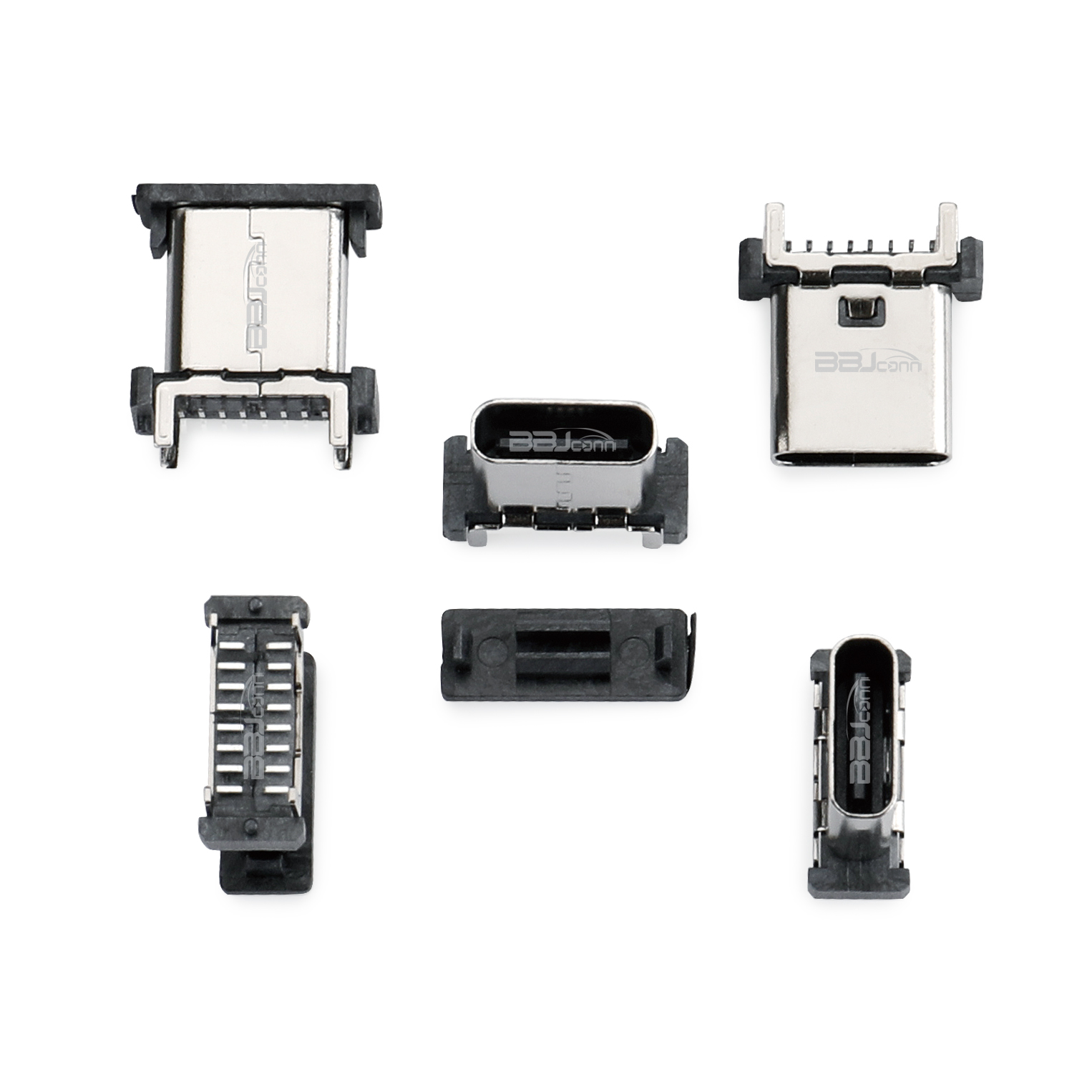

1. 主流贴片型（SMT）母座（16Pin 或 24Pin）

总体长度 (A): 约 8.0mm - 9.0mm
总体宽度 (B): 约 6.0mm - 9.0mm（宽度变化取决于是单排还是双排引脚设计，以及外壳固定方式）
引脚焊盘长度 (C): 约 0.6mm - 1.0mm（单个焊盘长度）
引脚焊盘宽度 (D): 约 0.25mm - 0.4mm（单个焊盘宽度）
引脚间距 (Pitch):
- 信号引脚间距：通常为 0.5mm
- 外壳固定脚间距：通常为 1.0mm - 3.0mm (两边各两个)
定位孔直径: 约 1.2mm - 1.5mm
定位孔中心距(长度方向): 约 3.0mm - 4.0mm
定位孔中心距(宽度方向): 约 4.0mm - 7.0mm
插座口中心到PCB边缘距离 (E): 约 2.25mm（设计时壳体需要突出板边）
插座口宽度 (F): 约 8.3mm - 8.4mm
插座口高度 (G): 约 2.4mm（PCB表面以上的高度）

2. 直插型（THT）母座（较不常见于现代紧凑设计）

尺寸范围更大，总体长度和宽度通常比贴片型大。
引脚间距可能为 1.0mm 或更大。
需要通孔焊接。

重要提示

以具体型号的Datasheet为准： 以上尺寸仅为常见范围参考值。绝对不可以直接用于生产！ 在PCB设计中，您必须找到您计划使用的具体Type-C母座型号的官方Datasheet，并使用其中提供的精确封装尺寸和推荐焊盘图形。不同厂家的产品（如 Molex, TE Connectivity, Amphenol, Lotes, KET等）甚至同一厂家不同系列的型号，尺寸都有差异。
关键关注点：
- 焊盘位置、尺寸（长、宽）和间距（Pitch）。
- 外壳固定脚的位置、尺寸和钻孔要求。
- 定位孔的位置和尺寸。
- 插座口相对于PCB边缘的位置（突出量）。
- 插座本体在PCB上的占位尺寸（长、宽）。
- 器件高度（Z轴方向）。
设计建议：
- 下载Datasheet： 在元件采购平台（如LCSC, Digikey, Mouser）或供应商官网下载目标型号的Datasheet。
- 使用官方推荐焊盘： Datasheet中通常会提供推荐的PCB Land Pattern（焊盘布局图形），包含所有关键尺寸和公差。严格按此设计。
- 注意高速信号： Type-C支持USB 3.x/4等高速协议，设计焊盘和走线时需考虑阻抗匹配和信号完整性（差分对长度匹配、参考地等）。
- 结构强度： 确保外壳固定脚焊盘足够大且牢固，能承受插拔力。定位孔也非常重要。
- 装配间隙： 检查插座周围是否有足够空间，避免与外壳或其他元件干涉。

总结： 没有一个放之四海而皆准的Type-C母头PCB封装尺寸。核心步骤是确定您要使用的具体型号，并以其官方Datasheet提供的封装尺寸和Land Pattern为准进行设计。 忽略这一步可能导致插座无法安装、焊接不良或信号问题。

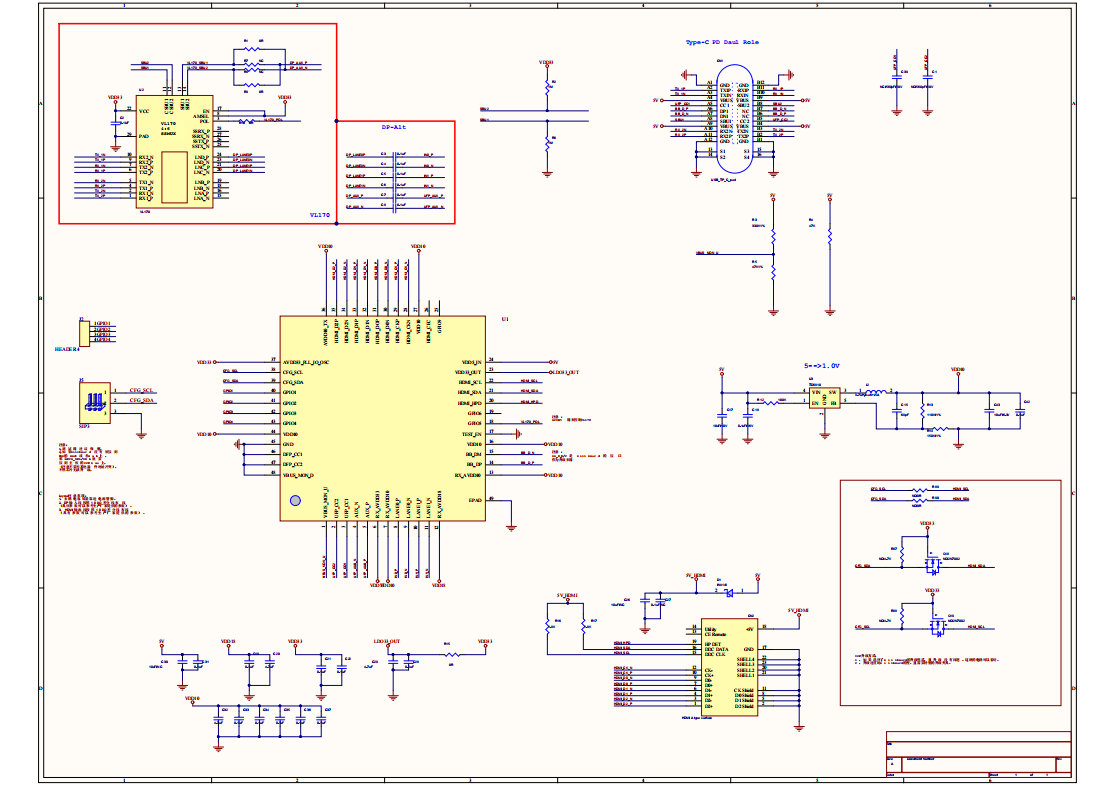

TYPE C母头和公头连接问题？

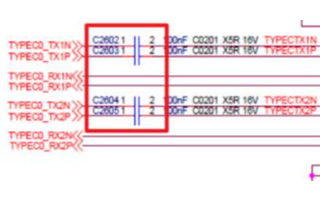

如图所示，TYPE C母头和公头的引脚定义，按照图片上标注的引脚名来看的话，1.那岂不是母头的TX与公头的TX连一起了，按照串口通讯原理的话，应该TX接RX才对啊，这是怎么回事，不理解。2.假设一根
