ad pcb规则设置

分享:

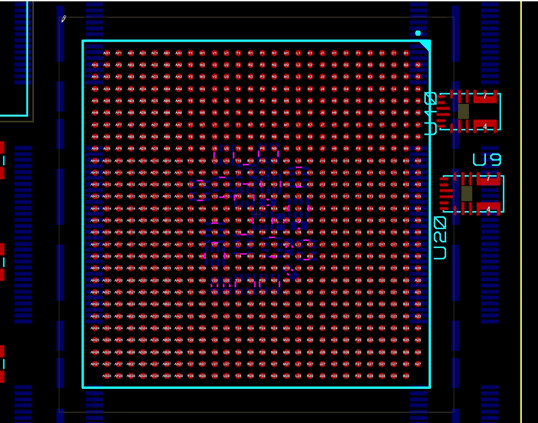

在PCB设计软件(如Altium Designer、KiCad、Cadence等)中,设计规则(Design Rules) 是确保电路板满足电气特性、制造工艺和装配要求的关键。以下是PCB规则设置的通用步骤和核心规则详解(以Altium Designer为例):


一、规则设置步骤

  1. 打开规则设置界面

    • 在PCB编辑器中,点击顶部菜单 Design(设计)Rules(规则)
    • 快捷键:Ctrl+D(Altium Designer)。
  2. 规则分类

    • 左侧树形结构包含电气、布线、制造等多类规则。
    • 右键点击规则类别New Rule(新建规则) 可添加自定义规则。
  3. 设置优先级
    同一类型规则可能存在冲突(如不同网络的安全间距),需通过 Priority(优先级) 调整执行顺序。


二、核心规则设置详解

1. 电气规则(Electrical Rules)

  • 安全间距(Clearance)

    • 作用:防止导体短路(导线、焊盘、覆铜间距)。
    • 设置:不同网络间的最小间距(如电源线间距≥0.3mm)。
    • 高级:支持按层、按网络类(Net Class)设置不同间距。
  • 短路(Short-Circuit)

    • 默认禁止勾选,允许短路时需手动开启(如特殊接地设计)。
  • 未连接网络(Un-Routed Net)

    • 检查所有网络是否布线完成,必须开启(DRC检查用)。

2. 布线规则(Routing Rules)

  • 线宽(Width)

    • 设置导线最小/最大/推荐宽度(如电源线1.5mm,信号线0.2mm)。
    • 技巧:为电源网络(如+12V)创建独立规则
  • 过孔(Via)

    • 设置孔径(Hole Size)和外径(Diameter)(如0.3mm/0.6mm)。
    • 注意:孔径需符合PCB厂家工艺能力(如最小0.2mm)。
  • 布线层(Routing Layers)

    • 指定允许布线的层(如禁用顶层走线,实现单面布线)。
  • 差分对(Differential Pairs)

    • 设置阻抗匹配(如USB差分线宽/间距=0.2mm/0.1mm)。

3. 制造规则(Manufacturing Rules)

  • 最小焊环(Minimum Annular Ring)

    • 焊盘铜环宽度≥0.15mm(防止钻孔时铜层剥离)。
  • 阻焊开窗(Solder Mask Expansion)

    • 焊盘阻焊层外扩0.05~0.1mm(防止绿油覆盖焊盘)。
  • 丝印(Silkscreen)

    • 设置丝印文字与焊盘的间距(≥0.2mm),避免重叠。

4. 高速电路规则(High-Speed Rules)

  • 长度匹配(Matched Length)
    • 设置公差范围(如DDR数据线长度差≤50mil)。
  • 等长组(Differential Pair/Tuning):对关键信号组进行蛇形布线。

三、实用技巧

  1. 分层设置规则

    • 电源网络(如VCC)设置更宽的线宽和间距。
    • 射频信号设置独立规则(如阻抗控制层、包地处理)。
  2. 规则优先级

    • 若电源网络需要更宽走线,创建更高优先级规则覆盖默认规则。
  3. DRC实时检查

    • 开启 Tools → Design Rule Check,实时监控违反规则的设计。
  4. 导入/导出规则

    • 导出规则文件(.rul),便于复用或团队协作。

四、常见问题

  1. 规则冲突
    • 当多个规则冲突时,软件会按优先级执行,需手动调整。
  2. 厂商能力匹配
    • 线宽/孔径/间距等规则必须符合PCB生产商的工艺极限(咨询厂商技术文档)。

总结:规则设置是PCB设计的核心保障,需结合电气性能、成本和制造工艺综合调整。设计前务必确认厂商的工艺参数(如最小线宽0.1mm、最小孔径0.2mm等),并分网络类型细化规则,确保一次设计成功!
