好的，PCB 生产中 显影点 的计算是为了精确控制显影过程，确保光阻层上已曝光的部分被完全溶解掉，而未曝光的部分则完整保留，形成精细的线路图形。其核心在于找到显影过程中光阻开始溶解（特别是接近完全溶解）的那个临界时间点，并以此来设定实际生产参数（显影时间）。
以下是常用的 PCB 显影点计算方法和步骤（通常使用 Stouffer 阶梯曝光尺或类似工具进行测试）：
? 核心原理：阶梯曝光+逐格显影法
-
制作阶梯曝光测试条 (Stouffer Ruler / Step Tablet)：
- 使用一个已知、具有阶梯状透光率的测试尺（通常是 21 阶或更多）。
- 在覆盖有光阻（干膜或湿膜）的测试板上，使用固定的、生产所需的曝光能量，通过此阶梯曝光尺进行曝光。这样，测试板上的不同区域就接收到了从弱（低阶）到强（高阶）的不同梯度的曝光能量（
实际接收能量 = 主曝光能量 × 该阶梯的透光率%）。
-
设定显影参数：
- 根据光阻类型、膜厚、显影液浓度和温度，设定一个初始的、预估的 “完全显影所需时间” (Tf)。通常这会比理论计算或建议值稍长一点。
-
显影阶梯曝光板：
- 将制作好的阶梯曝光测试板放入显影机中。
- 选择固定且规律的显影时间间隔 (Δt，如 10 秒、15 秒或 20 秒等)，进行多次、分段的显影。每次显影后，取出测试板冲洗、吹干并仔细检查。
-
识别关键显影阶段：
- 首次出现点 (First Open Point)： 在某个显影时间点 (T1)，找到第一个光阻开始出现溶解迹象的阶梯位置（通常从低阶开始找，即曝光能量最低的位置，光阻最难溶解）。这意味着 T1 时间是溶解所需曝光能量最少的那部分区域开始溶解的时间点。
- 完全显影点 (Fully Developed Point)： 在某个显影时间点 (Tf)，找到最高的那个（接收曝光能量最低的）光阻也被完全、干净地溶解掉的阶梯位置。这是最重要的点！这意味着在 Tf 时间，接收最低有效曝光能量的区域也彻底溶解了。在 Tf 之后的阶梯，其光阻应保持完整或溶解过多。
-
计算显影点 (Development Point, DP)：
-
显影点的核心意义是衡量：要完全溶解接收 99% (或 98%) 标准曝光能量 的那部分光阻，需要多少显影时间。这代表了显影过程的“速度”或效率。
-
阶梯曝光尺的每个阶梯对应一个特定的透光率。我们需要关注的阶梯是那个透光率为 99% (或 98%) 的阶梯（通常标为 Step 1 或 Step 2，取决于尺子设计，具体看说明书）。这个阶梯接收到的能量是
标准主曝光能量的 99% (或 98%)。 -
在完全显影点 (Tf) 时，找出透光率 99% (或 98%) 的阶梯刚好被完全溶解的那个阶梯编号 (Sf)。
-
关键公式：
显影点 (DP) = (Tf / Sf) * 透光率99%阶梯的编号
或更为通用的版本 (应用最广泛)：
显影点 (DP) = (完全显影时间 (Tf) - 首次出现时间 (T1)) / (完全显影点阶梯数 (Sf) - 首次出现点阶梯数 (S1))Tf：完全显影所需时间（秒）。Sf：完全显影时，接收曝光能量最低（即透光率最小）且被完全溶解的阶梯编号（编号大的阶梯对应接收能量少）。你需要知道这个 Sf 阶梯对应的透光率是多少。透光率99%阶梯的编号：你使用的阶梯尺中，透光率恰好为 99% 的那个阶梯是第几阶（例如，某21阶尺中，Step 1=99.2%, Step 2=98.5%，通常取 Step 2 代表98%，计算时编号就是 2）。T1：首次出现点时间（秒）。S1：首次出现点对应的阶梯编号（编号大的阶梯对应接收能量少）。
-
计算目标： 最终结果 DP 通常是一个 时间值（秒）。它代表了理论上完全溶解透光率为99%（或98%）阶梯的光阻所需的时间。
-
? 应用及目标值
- 实际生产显影时间设定： 为了确保足够的显影能力并留有余量（Process Window），实际生产设定的显影时间 (Target Time) 通常设定为 显影点 (DP) 值的 50% - 80%。
- 工业界常用参考： 很多经验表明，当显影点落在 30 - 70秒 范围内时，通常被认为是可控且良好的。如果 DP 小于30秒，意味着显影非常快（溶解速度快），可能会导致显影不足或侧蚀（Undercut）严重；如果 DP 大于70秒，意味着显影很慢（溶解速度慢），可能需要过长的显影时间，降低效率且可能导致残留。
⚠ 重要提示
- 显影点计算依赖于精确的测试： 阶梯曝光尺的准确性、曝光能量的稳定性、显影液温度和浓度的控制、观察判断的准确性（特别是 Tf 和 Sf 的判定）都直接影响结果。
- 显影点会变化： 显影液的活性（如老化、浓度变化）、光阻批次差异、温度波动都会影响显影点。需要定期监控和重测。
- 显影温度至关重要： 温度每升高 1°C，显影速度可能增加约 10%。整个测试必须在严格稳定的显影温度下进行，并在生产中严格控制温度。
- 99% vs 98%： 选择99%还是98%取决于具体的阶梯尺精度和业界/工厂惯例。两种定义都在用，关键是要保持一致。务必搞清楚你的阶梯尺规格。
- 首次出现点作用： 公式2 (
DP = (Tf - T1) / (Sf - S1)) 更侧重于计算溶解速率的“梯度”，对起点和终点的误差不太敏感，应用非常广泛。公式1 (DP = (Tf / Sf) * TgtStep) 更直接基于标准定义，但要求精确知道TgtStep对应的阶梯号及其透光率。
? 总结步骤（常用公式2）
- 用固定标准曝光能量 + Stouffer Ruler 曝光测试板。
- 在显影机上以固定时间间隔 Δt 逐格显影。
- 找到 首次出现点 (T1)：第一次看到溶解开始的时间，记录其阶梯号 S1（编号较大的高阶梯）。
- 找到 完全显影点 (Tf)：光阻被最低曝光能量（最高阶梯号）完全溶解的时间，记录该阶梯号 Sf (编号较小或适中，对应接收能量少的区域完全溶解)。
- 计算显影点：DP = (Tf - T1) / (Sf - S1)
- 设定生产显影时间：Target Time ≈ DP × 60% 到 70% (例如：DP=50秒，生产时间可设 30-35秒)。目标是将显影点控制在 30-70 秒区间内。
这个计算的最终目的是科学地指导生产工艺参数的设定，确保显影过程的稳定性、一致性，从而生产出高质量、良率高的PCB线路板?️。如果有任何不清楚的地方或具体参数问题，欢迎进一步交流！
pcb显影液的作用
pcb显影液的作用是将光敏膜上未曝光的部分去掉，让线路板上的铜箔暴露出来。作为在pcb线路板制造中不可缺少的重要组成部分，pcb显影液的主要成分是什么呢？今天捷多邦小编将为大家介绍一下pcb显影
2023-09-12 10:48:29
常见的晶圆显影方式
晶圆显影过程是光刻工序中必不可少的步骤，显影过程已经经历了几十年的创新和进步。那么常见的显影方式有几种？显影液的种类有哪些？显影的机理是什么？显影主要的控制因素有哪些？
2023-09-11 11:19:29
pcb显影不净问题分析
显影是在印刷、影印、复印、晒图等行业中，让影像显现的一个过程。显影包括正显影和反转显影。正显影中显影色粉所带电荷的极性，与感光鼓表面静电潜像的电荷极性是相反的，反转显影中感光鼓与色粉电荷极性是相同的。
2019-05-13 16:19:07
pcb显影机基本结构
软片自动显影机有显影箱、定影箱、水洗箱和干燥箱四个工作箱和电动机、进片导片系统、液体温度控制装置等部件。全自动显影机还有显影液补充控制装置。当已感光的胶片由进片口进入显影机后，感光片等速通过显影箱
2019-05-13 16:23:01
pcb显影不净的原因及解决方法
高密度图像转移工艺过程中，若控制失灵，极容易渗镀、显影不良或抗蚀干膜剥离等质量问题。为更进一步了解产生故障的原因，下面对pcb显影不净的原因及解决方法进行介绍。
2019-05-13 16:18:24
pcb显影机如何大保养
显影机是将晒制好的印版通过半自动和全自动的程序将显影、冲洗、涂胶、烘干等工序一次性部分或全部完成的印刷处理设备。一般由传动系统、显影系统、冲洗系统、烘干系统、程序控制系统等部分组成。
2019-05-13 16:29:12
通元科技：PCB显影液循环再生利用系统的实践研究
废水的排放。 0前言 印制电路板（PCB）生产过程中在线路和阻焊工序，需要经过贴膜（或网印）、对位、曝光、显影等加工步骤，将照相底版上的图形转移到在制PCB的表面上。其中的显影步骤是使用低浓度的碱性显影液将干膜或油墨
2021-02-03 09:47:57
PCB水溶性干膜显影的工艺技术介绍
水溶性干膜的显影液为l一2％的无水碳酸钠溶液，液温30—40℃。显影的速度在范围内随温度增高而加快，不同的干膜显影温度略有差别，需根据实际情况调整，温度过高会使膜缺乏韧性变脆。
2019-06-18 14:39:39
PCB过电流能力计算实际工作的注意点
PCB过电流能力的计算，网络上的资料很多，本文分两部分，一是总结(chaoxi)一下，二是介绍一些实际工作的注意点。一、PCB载流能力的计算这部分转载自
dfzvzs
2021-12-31 07:27:09
线路板阻焊从显影上改进使得更加环保
受手机、电脑、家电、汽车电子等行业的迅猛发展的带动，国内PCB产业迎来了快速发展的黄金时期。目前，线路板的生产工艺一般为：前处理→压膜→曝光→显影→蚀刻→去膜，从而最终得到线路板。在PCB板制作过程中，显影是极其关键的工序。
2020-01-29 16:53:00
PCB电路板标刻有几种可选方式
2023-08-18 10:05:35
PCB阻焊油墨的五种过孔处理方式与应用场景
PCB阻焊油墨根据固化方式，阻焊油墨有感光显影型的油墨，有热固化的热固油墨，还有UV光固化的UV油墨。而根据板材分类，又有PCB硬板阻焊油墨，FPC软板阻焊油墨，还有铝基板阻焊油墨，铝基板油墨也可以用在陶瓷板上面。
2023-01-12 17:17:51

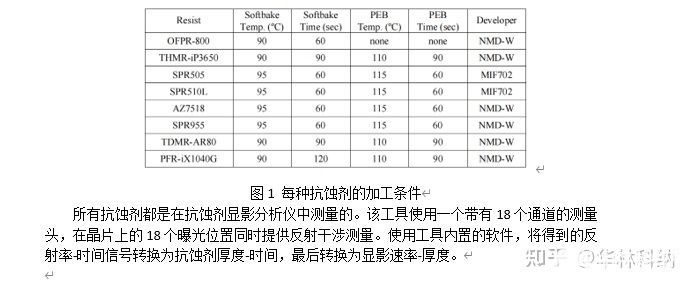

显影剂温度对光刻胶溶解影响的新模型
引言 显影过程中显影剂溶液的温度会对抗蚀剂性能产生重大影响。速度随着温度以复杂的方式变化，通常导致“更快”的抗蚀剂工艺的反直觉结果。显影速率对剂量(或对敏化剂浓度)曲线的形状也将随温度发生显著变化
2022-01-04 17:17:11
减少光刻显影周期缺陷的冲洗方法
引言 随着线宽尺寸的不断减小，防止更小的缺陷对于保持产量变得至关重要。在显影周期中产生并附着在BARC表面的缺陷，例如水点或光刻胶残留物，一直是人们关注的问题，通常以牺牲产量为代价来去除。有各种选择
2022-06-07 16:17:26
激光焊接技术在焊接显影环工艺中的应用
在现代医疗介入治疗领域，显影环作为X射线显影标记的关键部件，其制造质量直接关系到医疗操作的精准性与安全性。激光焊接技术以其高精度、低热影响的特性，已成为医疗显影环制造过程中不可或缺的工艺手段。下面
2025-10-09 15:46:10

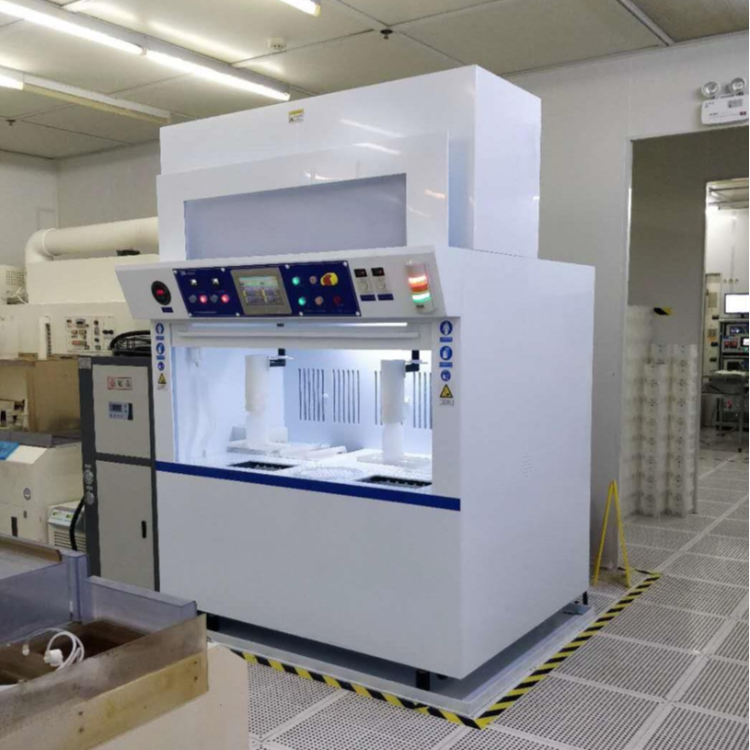

清芯卓显影清洗机
