PCB高压测试（耐压测试）主要用于验证电路板的绝缘性能和电气间隙/爬电距离是否符合安全要求，防止在高电压下发生击穿、漏电或起火等危险。以下是常用的方法和步骤：
一、常用高压测试方法
-
交流耐压测试（AC Hi-Pot Test）
- 原理：在导体（如线路、焊盘）与绝缘体（如基材、阻焊层）之间施加高频高压交流电（典型值：500V～3000V AC）。
- 参数：
- 电压：依据标准（如IPC-A-600、IEC 60601）设定（如1.2～3倍工作电压 + 1000V）。
- 时间：通常 60秒（量产时可缩短至1～2秒）。
- 漏电流阈值：一般 5mA～10mA（具体按产品规范）。
- 优点：更接近真实工况，易检测间歇性击穿。
-
直流耐压测试（DC Hi-Pot Test）
- 原理：施加直流高压（常用值：500V～6000V DC），测量绝缘电阻。
- 适用场景：
- 电解电容等不耐交流冲击的元件；
- 大容量板（交流测试易引起容性耦合误判）。
- 注意事项：测试后需对地放电（残余电荷危险！）。
二、测试步骤
-
准备工作
- 断开PCB电源，移除敏感元件（如IC、传感器）。
- 清洁板面，避免灰尘/湿气导致误判。
- 确认测试设备（高压测试仪）接地可靠。
-
连接测试点
- 导体间测试：高压端接一组导体（如电源线），低压端接另一组（如GND）。
- 导体对地测试：高压端接导体，低压端接板边金属框架或测试夹具地线。
-
设置参数
- 输入电压、持续时间、漏电流上限（参考产品安全标准）。
- 例如：医疗设备PCB可能需 1500V AC/60s（IEC 60601）。
-
执行测试
- 启动设备，电压匀速升至目标值，保持时间后平缓归零。
- 监控：实时观察漏电流是否超标，有无击穿火花/异响。
-
结果判定
- Pass：漏电流稳定且＜阈值，无击穿。
- Fail：漏电流突增、报警或肉眼可见放电（需复测确认）。
三、关键安全规范
- 双重防护：测试区隔离，操作员戴绝缘手套，脚踏绝缘垫。
- 紧急停止：设备需配备一键断电开关。
- 放电流程：测试后必须用放电棒释放残余电压（尤其DC测试）。
- 禁止单人操作：高压测试需两人在场。
四、常见失效原因
- 电气间隙不足：高压走线间距＜安全距离（如3mm/kV）。
- 污染/潮湿：离子残留导致爬电。
- 板材缺陷：层压空洞、杂质导致局部击穿。
- 阻焊不良：覆盖不均或针孔，暴露铜箔。
五、标准参考
- 安全规范：IEC 60950（ITE设备）、IEC 60601（医疗）、UL 61010。
- PCB工艺：IPC-2221（电气间隙设计）、IPC-A-600（验收标准）。
⚠️ 警告：未经培训请勿操作！错误的高压测试可能损坏PCB或引发触电/火灾风险。
建议：首次测试前用 已知合格板 验证设备参数，并定期校准仪器。
通过以上方法可有效确保PCB在高电压环境下的可靠性，满足安规认证要求。如有特殊需求（如汽车电子），需依据对应标准（如ISO 7637）调整测试方案。
PCB测试方法与作用
当涉及电子产品时，设计师有较高的机会发现错误，例如导线故障或错误。印刷电路板（ PCB ）测试方法对于确保产品正常工作至关重要。使用包括自动光学检查（ AOI ）和 X 射线检查在内的 PCB 方法
2020-10-23 19:42:12
常见的PCB测试方法
测试PCB或印刷电路板是PCB制造中的重要过程。这个过程与制造本身一样重要。测试过程可以为公司节省数百万美元并提高产品质量。在本文中，我们将看到常见的PCB测试方法。
2023-06-18 11:36:43
pcb测试方法
本视频主要详细介绍了pcb测试方法，分别是手工视觉测试、自动光学检查（AutomatedOpticalInspection，AOI）、功能测试（FunctionalTest）、飞针测试机（Flying-ProbeTester）。
2019-05-24 15:53:04
高压开关动特性测试仪使用方法是怎么样的？
不管在选择任何一种检测仪器时肯定都需要提前了解一下它的具体使用方法是怎样的，然后在使用时才能够凸显出它的高价值，而对于选择高压开关动特性测试仪来说也是如此。很多人都了解高压开关动特性测试仪，对整个
还是倒过来的天
2019-08-20 14:50:14
什么是电源高压测试？电源高压测试标准什么？如何进行测试？
什么是电源高压测试？电源高压测试标准什么？如何进行电源高压测试？ 电源高压测试是指对电源设备进行高压检测，以验证其在额定工作条件下的安全性和可靠性。这项测试是为了确保电源设备在正常运行过程中不会
2023-11-09 15:30:34
PCB飞针测试程式的制作的步骤方法解析
飞针测试是一个检查PCB电性功能的方法（开短路测试）之一。飞测试机是一个在制造环境测试PCB的系统。不是使用在传统的在线测试机上所有的传统针床（bed-of-nails）界面，飞针测试使用四到八个
2019-06-27 15:49:41
PCB测试站
2023-08-23 17:17:56
PCB互连设计测试技术解析
PCB互连设计技术包括测试、仿真以及各种相关标准，其中测试是验证各种仿真分析结果的方法和手段。优秀的测试方法和手段是保证PCB互连设计分析的必要条件，对于传统的信号波形测试，主要应当关注的是探头引线的长度，避免Pigtail引入不必要的噪声。
2019-05-20 15:29:45
高速PCB设计中真差分TDR测试的方法原理及特点介绍
IPC-TM-650测试手册是一套非常全面的PCB行业测试规范，从PCB的机械特性、化学特性、物理特性、电气特性、环境特性等各方面给出了非常详尽的测试方法以及测试要求。其中PCB板电气特性要求在第
2019-06-17 15:03:05
了解PCB常用的13种测试方法
ICT，即自动在线测试，是现代PCB制造厂商必备测试设备，非常强大。它主要是通过测试探针接触PCB layout出来的测试点来检测PCBA的线路开路、短路、所有零件的故障情况，并明确告知工作人员。
2022-05-19 09:07:36
医用PCB和PCB测试方法的应用以及PCB制造工艺中使用的技术简介
这个，精确的PCB原型设计，PCB布局，PCB组装以及最重要的材料质量都是医疗工程要求的首要问题。本文对医用PCB和PCB测试方法的应用以及PCB制造工艺中使用的技术进行了清晰的描述。
2019-08-05 15:10:40
了解高压PCB设计的布局
虽然我的朋友不同意，但高压PCB设计的布局与复杂的城市规划有一些相似之处。除了PCB设计中的所有其他注意事项外，高压PCB还需要一种可以控制和优化整个电路板场强的布局，以便为最终产品提供最佳性能和寿命保护。
2019-07-23 09:36:27
PCB分板应力测试方法和步骤
PCB机械应力测试的主要目的是评估PCB板在不同环境条件和负载条件下的性能和稳定性。通过应力测试可以发现潜在的设计缺陷、材料缺陷和制造工艺问题，从而采取相应的措施进行改进，以此提高PCB板的可靠性
2025-06-17 17:22:37
优化的高压PCB设计以防止电弧
有效的 PCB 开发流程取决于与合同制造商（ CM ）的关系，对高电压电弧具有弹性的建筑板要求您采用能够提供最佳解决方案的方法。让我们看看如何使用系统科学方法来优化高压 PCB 设计以防止电弧。 科学方法在电弧预防中的应用
2020-10-05 17:41:54
PCB测试和检查方法概述
根据项目规格正确运行，并且不得有任何缺陷。最新一代的电子电路包括数百个具有数千个 焊接 和互连的组件；因此，建立严格的检查和 测试 方法以确保最终产品的质量非常重要。 P CB测试概述 当电子 电路 相对简单时，手动视觉检查（MVI）足以识
2020-09-03 19:04:58
HALT和HASS测试方法对电信PCB组件的重要性是什么？
当涉及到 PCB 组装时，稳健测试的重要性不可低估，因为最终产品的功效取决于 PCB 。对于电信行业中使用的 PCB ，它们需要通过以下程序进行严格的测试： l 高度加速的寿命测试或 HALT l
2020-11-02 19:29:54
PCB制造常用的13种测试方法，你掌握了几种？
PCB测试是电路板制造过程中不可或缺的一部分，它能及时发现问题，协助工作人员快速处理，保证PCB的高品质。今天我们就一起来了解下PCB常用的13种测试方法，看一看你了解并掌握了几种呢？
2022-12-08 10:31:37
PCB的两种电性测试方法
PCB电路板在生产过程中，为了保证产品交付品质，PCB在出厂前须进行严格的电性检测。飞针测试和测试架电测是常用的测试方式，那么应该如何选择呢？
2023-02-11 09:20:56

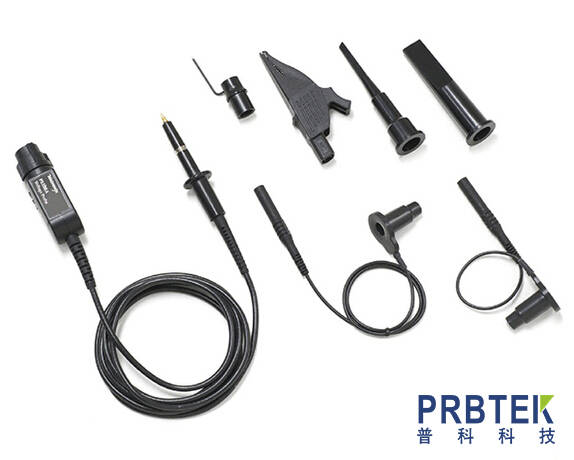

单端高压探头的使用方法
单端高压探头是一种专门用于高电压环境下的测量仪器，能够对高压电路进行安全可靠的测量。接下来是单端高压探头的使用方法，帮助你了解如何正确使用单端高压探头。 1，前置准备 在使用单端高压探头之前，需要
2023-04-27 15:53:36
高压接头测试的目的是什么
高压接头的测试目的是为了检测其各项性能指标是否符合要求，包括插拔力、接触电阻、耐腐蚀性、振动、冲击等。同时，通过测试还可以发现高压接头在设计、制造、加工等方面存在的问题，为改进和提高高压接头的质量提供依据。
2023-08-03 15:06:12
PCB测试之电磁元件
对PCB电磁元件进行测试，是PCB测试的一项重要内容。那么， PCB电磁元件测试方法 有哪些？ 1、普通线圈测试 对于线圈的测试，可以使用数字电桥在线测试电感量，因为电感线圈工作频率往往不低，可以
2020-12-04 11:27:15

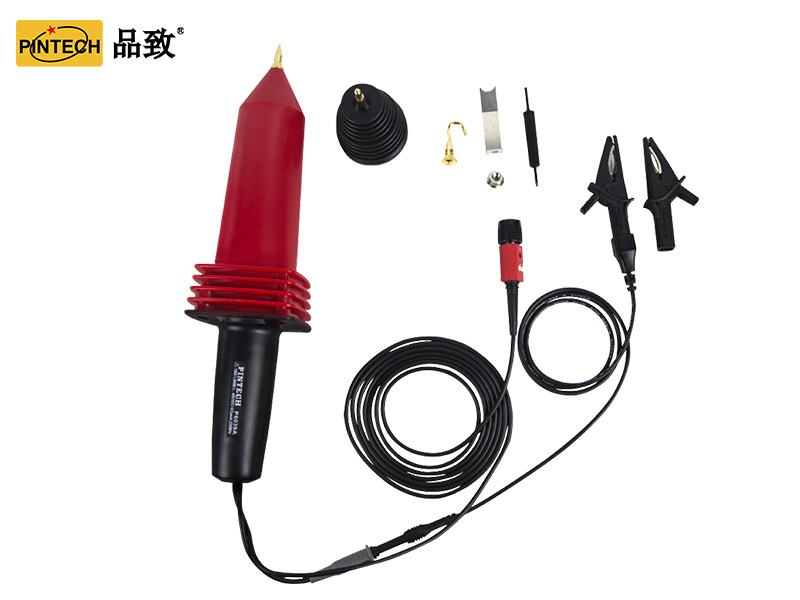

高压测试棒在操作时的注意事项
