压敏电阻的图形符号该如何表示？

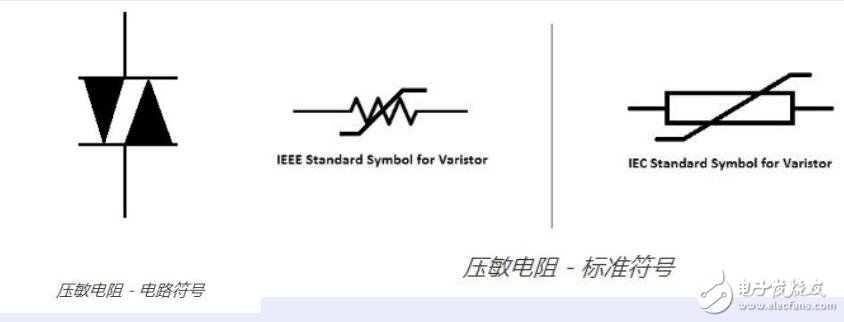

在早期，压敏电阻表示为两个彼此反平行放置的二极管，如图所示，因为它在两个电流方向上都具有类似二极管的特性。但是，现在该符号用于DIAC。在现代电路中，压敏电阻的符号如下所示。

电阻,元器件,压敏电阻,图形

可变电阻器电路图形符号。图3-1所示是最新规定的可变电阻器电路图形符号。可变电阻器的电路图形符号是在普通电阻器电路图形符号基础上加一个箭头，形象地表示它的阻值可变这一特点。

相信很多朋友对压敏电阻并不陌生，都了解一些，压敏电阻也是日常生活中比较常见的电阻器元件。压敏电阻的工作原理是什么?压敏电阻的作用有哪些呢?今天弗瑞鑫小编来为大家详细介绍一下：压敏电阻的原理、符号、作用、特性以及应用范围。

电阻是电器元件中常见的一种，其主要作用是限制电流流过的能力。在电路图中，电阻通常用一个长方形或棒状图形来表示，并标有一个或两个箭头，表示电流的流向。电阻的符号可以根据不同的国家和标准略有差异，但

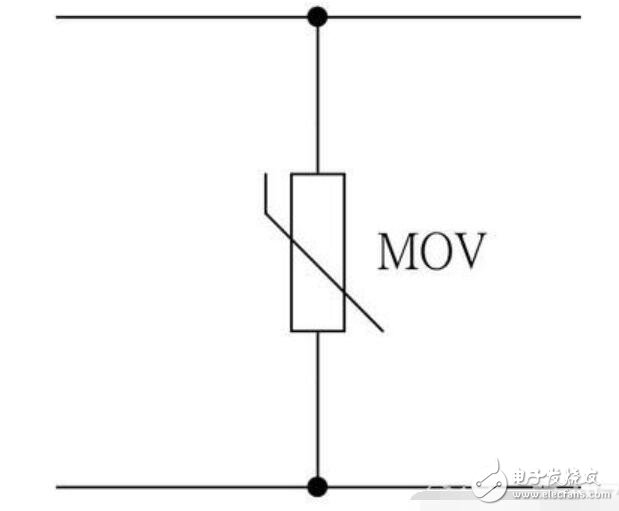

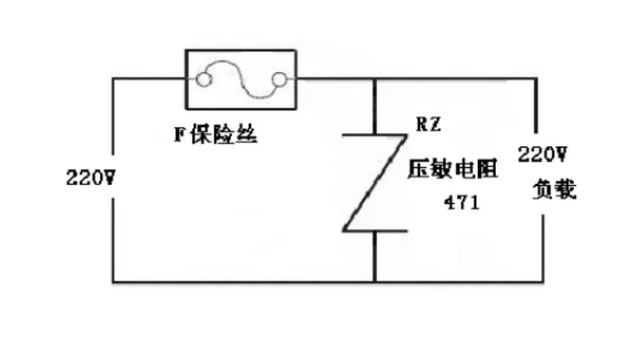

。现在大量使用的"氧化锌"(ZnO)压敏电阻器，它的主体材料有二价元素(Zn)和六价元素氧(O)所构成。下面将来了解其有什么作用，工作原理又是如何的?   1.电路符号 压敏电阻在电路中用文字符号“RV”或“R”表示，图1是其电路图形符号。压敏

光敏电阻器的电路符号如图所示。其图形符号是在普通固定电阻器的图形符号旁边增加了两个箭头朝里的箭头线——表示接受外来光线的意思，以形象地反映光敏电阻器的电阻值能够随着入射光线的强弱变化而变化。

本文介绍了保险丝符号的相关知识，有关保险丝的电路符号（文字符号），以及保险丝的电学符号（图形符号），了解下保险丝的符号表示方法。

热敏电阻是一种特殊的电阻元件，其电阻值会随着温度的变化而变化。在电子电路设计中，热敏电阻被广泛应用于温度测量、温度补偿、过热保护等多种场合。热敏电阻的符号通常在电路图中以特定的图形表示，以便与其

电压继电器的图形符号通常由一个矩形框表示，框内包含一个字母“V”或“KV”，表示电压继电器。在某些情况下，图形符号可能还包括一个箭头，指示继电器的输入和输出方向。 以下是电压继电器的几种常见图形符号： 单线图符号

第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。当温度超过 500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。它的图形符号见图 1 ( 1 )，文字符号是“ R F ”。

电子元器件在电路中都有自己专属的图形符号，国标型号是有统一标准的，还有一些元器件也有自己独特的图形符号，国外的电子元器件符号也会与国内有所不同。

热敏电阻和压敏电阻是电子元件中常见的两种类型的电阻器材。尽管热敏电阻和压敏电阻在名称上相似，但它们在工作原理、特性和应用方面存在显著的差异。 首先，我们来看热敏电阻。热敏电阻是一种电阻器件，它

值的改变。 压敏电阻是由压电材料和电极组成的。压电材料通常是一种锆钛酸铅酒石酸钡（PZT）陶瓷材料，该材料在外力作用下可以产生正比于应变的电荷。电荷的产生是通过材料内部的离子位移来实现的，这使得压敏电阻具有压

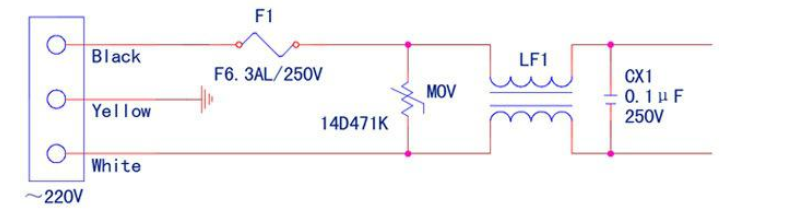

压敏电阻，它是一种具有非线性伏安特性的过压型防护器件产品，其作用是进行电压钳位以吸收电路过压期间产生的过大电流以保护敏感器件。

放大器的电路符号通常使用特定的图形符号来表示，以下是一些常见的放大器电路符号。

其电压等级、电流容量、封装类型等。 1. 型号标识的组成 贴片压敏电阻的型号通常由以下几个部分组成： 制造商代码 ：每个制造商都有自己的代码，用于标识其产品。 电压等级 ：表示压敏电阻的最大持续工作电压。 电流容量 ：表示压敏电阻能够

　广义的电子元器件分为功能器件和保护器件，前者主要为用户实现各类功能，而后者则在电路异常如过电压、过电流等情况下，默默的为功能芯片及整个电路提供必要的防护。今天要介绍的防雷过压器件压敏电阻就是一种用得最多的限压器件。

压敏电阻的型号多种多样，常见的有05D、14D、22D、33D、47D等。其中，D表示压敏电阻的直径，数字表示压敏电压值。例如，05D表示直径为5mm的压敏电阻，其压敏电压值为5×10^1=50V。

本文首先介绍了压敏电阻的工作原理，其次介绍了压敏电阻测量方法及步骤，最后介绍了压敏电阻测量注意事项。

根据使用目的的不同，可将压敏电阻区分为两大类：①保护用压敏电阻，②电路功能用压敏电阻。
