solidworks如何制作pcb版

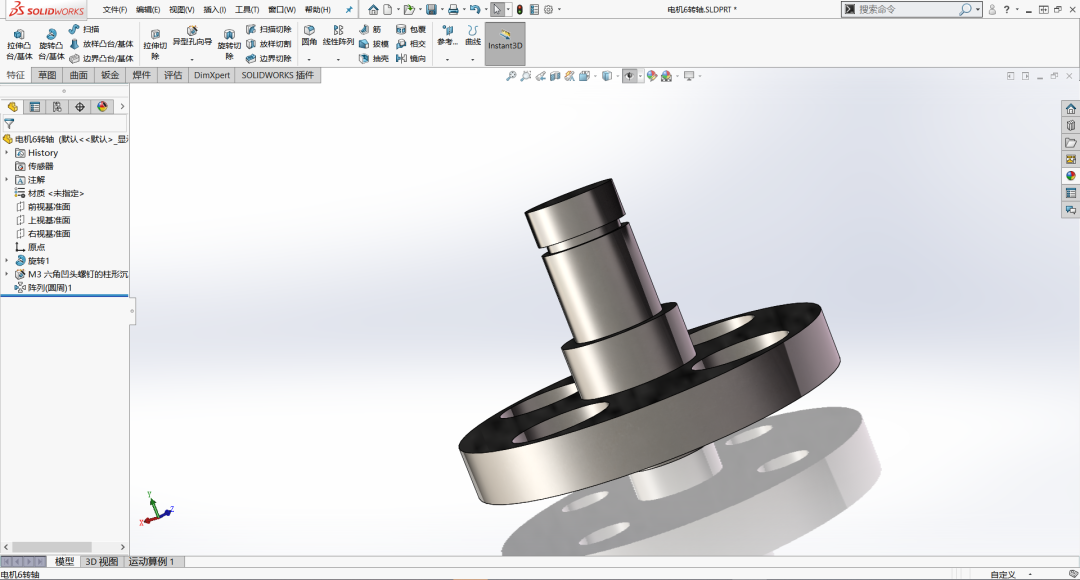

在 SolidWorks 中制作 PCB 板 (Printed Circuit Board - 印刷电路板) 的核心思路是导入而非 从头绘制电路。SolidWorks 是一款强大的 机械设计 CAD 软件，主要用于 3D 建模、装配体设计和工程分析，它本身不具备专业的电子设计自动化 (EDA) 功能（比如绘制原理图、布线、添加电子元器件封装库等）。

你需要先在专业的 ECAD 软件 (如 Altium Designer, KiCad, Eagle, OrCAD, Cadence Allegro 等) 中完成 PCB 的电路设计（包括布局、布线、元器件放置、生成 Gerber/ODB++等制造文件）。

SolidWorks 的主要作用在于：

导入并可视化 PCB 的 3D 模型： 将 ECAD 设计好的 PCB 导入 SolidWorks，得到一个精确的 3D 实体模型，包含基板、铜走线、焊盘、丝印、开槽、安装孔等。
进行机电协同设计：
- 结构设计验证： 将 3D PCB 模型放入产品外壳或底板的装配体中，检查 PCB 尺寸、安装孔位、元器件高度、连接器位置、散热器空间等是否与机械结构匹配，是否存在干涉。

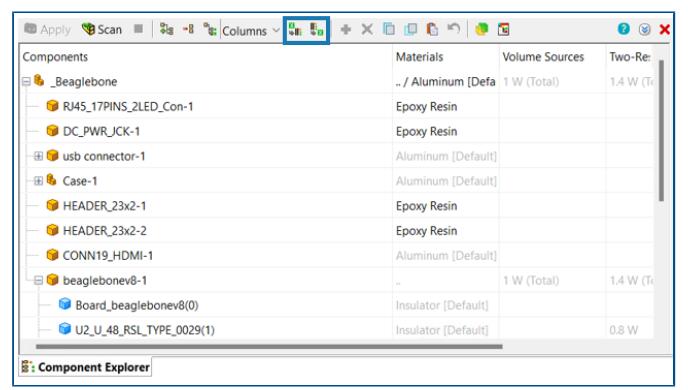

- 热模拟/分析： 进行初步的散热分析（如果安装了 Simulation 模块），考虑元器件发热、气流、散热结构等。
- 运动分析： 检查活动部件（如按钮、铰链）是否会碰到 PCB 或元器件。
- 生成精确的工程图： 包含 PCB 轮廓、安装孔位、关键元器件位置、连接器接口位置等，用于指导结构加工和装配。

在 SolidWorks 中处理 PCB 的主要方法和流程：

以下两种是最常用的方法：

方法一：导入 STEP / Parasolid / IGES 文件 (直接几何导入 - DFM 流程常用)
- 在 ECAD 软件中完成设计： 使用你的专业 PCB 设计软件完成所有电路设计。
- 导出中间格式文件：
  - 导出一个包含所有层（包括走线、过孔、丝印等）合并在一起的 STEP 文件 (.stp/.step) 或 Parasolid 文件 (.x_t/.x_b)。这通常称为 PCB 的“裸板”几何体。
  - 或者，更常见的是导出 IDF 文件。
- 在 SolidWorks 中导入：
  - 在 SolidWorks 中，打开或新建一个装配体或零件文件。
  - 文件 > 打开，或 插入 > 零件/装配体 > 找到你导出的 .stp, .step, .x_t, .x_b 文件。
  - 导入过程中可能需要选择单位、实体/曲面类型等选项。通常导入为单个实体或曲面实体。
- 处理导入的模型 (可选但推荐)：
  - 简化模型： 导入的包含所有走线的模型可能非常复杂，运行缓慢。可以：
    - 使用 插入 > 特征 > 删减 或 删除面 命令移除微小细节或内部走线（如果结构干涉分析不需要看到内部）。
    - 或者，在 ECAD 中导出时就选择简化模型（如只导出 Board Outline、Keepout、安装孔）。
  - 识别板子主体： 导入的模型可能是一个“实心块”。使用 插入 > 特征 > 分割 或 使用曲面切除 工具，根据草图或参考几何体，将 PCB 板本身和上面的铜特征（走线、焊盘）分割开，或者切除不需要的部分。目标是获得一个能代表 PCB 板（通常是绿色 FR4 材料）的主体和一个代表铜的薄特征（可能需要指定颜色）。

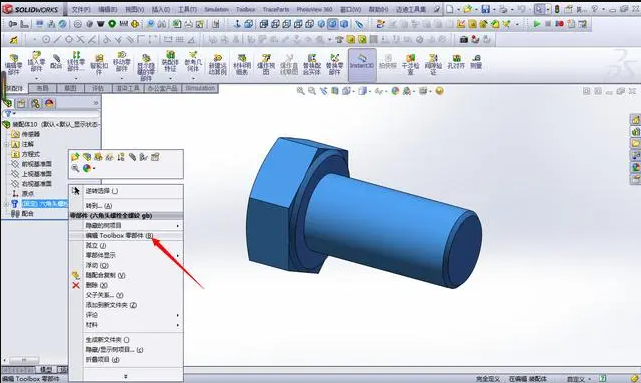

  - 添加元器件： 对于关键的大型或高元器件（连接器、插座、散热片、电解电容等），你需要在 SolidWorks 中手动创建它们的 3D 模型，或者从库（如供应商网站、3D ContentCentral/SolidWorks Toolbox）中导入标准模型，然后准确地装配到 PCB 上对应的位置（利用导入几何体上的焊盘作为定位参考）。这些元器件模型在 ECAD 导出时通常不会包含在 STEP 文件中。
- 赋予材质/外观： 给 PCB 主体赋予类似 FR4 的外观，给走线区域赋予铜的外观。
方法二：使用 CircuitWorks 插件 (最佳集成方式)
- 安装 CircuitWorks： CircuitWorks 是 Dassault Systèmes (SolidWorks 母公司) 提供的一个插件（通常是 SolidWorks Premium 或 SolidWorks Professional 版本包含，也可能是独立购买模块），专门用于在 SolidWorks 和 ECAD 数据之间建立桥梁。
- 在 ECAD 软件中完成设计并导出 IDF 文件：
  - 在 Altium Designer, KiCad, Eagle 等软件中完成 PCB 设计。
  - 导出 IDF 文件： 这是 CircuitWorks 支持的主要格式。IDF 文件 (.emn/.emp 或 .brd) 包含板子外形、厚度、安装孔、元器件位置（高度、轮廓、位号）、Keepout 区域等信息。相比 STEP 文件，IDF 文件携带了元器件数据。
- 在 SolidWorks 中使用 CircuitWorks 导入：
  - 在 SolidWorks 中启动 CircuitWorks (工具 > CircuitWorks > 新 CircuitWorks 装配体 或 新 CircuitWorks 零件)。
  - 在 CircuitWorks 界面中，打开 IDF 文件。
  - CircuitWorks 的作用：
    - 自动解析 IDF 文件。
    - 自动生成 PCB 板基体： 根据板外形和厚度。
    - 自动定位元器件： 根据位号信息。
    - 调用 3D 模型库： CircuitWorks 有自己的元器件库，并能与 SolidWorks Toolbox 集成。它会尝试为 IDF 文件中的每个元器件匹配一个 3D 模型。匹配成功的会放置精确模型；不成功的会用圆柱体或方块根据元器件高度和占地面积生成一个简化模型（Place Holder）。
    - 提供管理界面，允许手动匹配模型、编辑模型路径、添加自定义模型。
- 将数据发送到 SolidWorks：
  - 在 CircuitWorks 中设置好模型匹配后，点击按钮将数据发送到 SolidWorks。
  - SolidWorks 会自动创建一个新的装配体：
    - 顶层包含整个 PCB 板 (作为一个零件)。
    - PCB 板零件内部包含铜层几何体（可选）。
    - 所有元器件作为单独的零部件，精确地装配在 PCB 板上的正确位置。
- 优势： 自动化程度高，元器件自动定位，易于管理元器件模型库，生成结构完整的装配体用于干涉检查，支持双向同步（在 ECAD 中修改后可以更新 SolidWorks 模型）。

关键总结和最佳实践建议：

不是用来画电路的： 切勿尝试在 SolidWorks 中用线条和草图去绘制实际的电路走线，效率极低且不专业。那是 ECAD 软件的核心工作。
核心是结构集成和验证： SolidWorks 用于确保 PCB 能完美地安装在产品的物理结构中。
选择合适的导入方法：
- 对于纯板级外形、孔位验证或 DFM 流程，导入 STEP/Parasolid 可能足够简便。
- 对于需要精细元器件模型进行完整结构干涉检查和机电协同的项目，使用 CircuitWorks 导入 IDF 文件是最优选择，效率最高，信息最完整。
利用元器件库： 无论是手动装配还是在 CircuitWorks 中，为关键元器件准备精确的 3D Step 模型非常重要（从供应商网站下载或自己建模）。这能确保结构验证的准确性。
简化模型： 对于大型复杂装配体，考虑简化导入的 PCB 模型（例如隐藏内部走线细节），以提升软件性能。
明确工作流程： ECAD 负责电路设计 -> 导出几何信息 (IDF/STEP) -> SolidWorks 导入 -> 结构验证/热分析/装配体集成 -> 发现问题反馈给 ECAD 修改 -> 循环迭代。使用 PDM 系统管理不同版本的 ECAD 和 CAD 数据关联更好。

一句话总结： SolidWorks 不能直接创建 PCB 的线路，它是通过导入专业 PCB 设计软件输出的数据（STEP 或更优的 IDF 格式），来实现 PCB 的 3D 可视化、结构匹配验证和机电一体化设计。 想顺畅完成工作，CircuitWorks 插件通常是关键利器。
