三极管 pcb封装

分享:

好的,三极管的 PCB封装 指的是该三极管物理引脚在电路板(PCB)上的焊接布局和尺寸标准

你可以把它理解为三极管“脚”的形状、大小、间距以及它们在电路板上对应的焊盘(焊接点)的形状、大小、位置关系的标准化定义。设计PCB时,工程师需要根据使用的三极管型号或者封装类型,在PCB设计软件中选择或绘制对应的封装库,这样才能确保生产出来的电路板能和实物三极管正确焊接。

常见三极管PCB封装类型的中文名称及特点:

  1. 直插式封装:

    • TO-92: 最常用的小功率三极管封装。三个引脚呈一字排开(或略有弯曲),体积小巧。焊盘通常是三个并排的圆形或椭圆形孔。
    • TO-126: 中等功率封装。通常有一个金属散热片(背面或特定引脚)用于焊接在PCB上辅助散热。引脚排列通常也是直线型。
    • TO-220: 非常常用的中大功率三极管封装。有一个很大的金属散热片(背面),通常需要额外安装散热器。三个引脚(有时更多)排列在封装一侧,散热片上有安装孔用于固定螺丝。
    • TO-247 / TO-3P: 更大功率的封装,体积比TO-220更大,散热能力更强。
    • TO-3: 经典的大功率金属封装,通常是圆柱形金属罐,有两个引脚和一个金属外壳本身作为第三个引脚(通常是集电极C),需要通过特殊夹子固定在散热器上。
  2. 表面贴装封装:

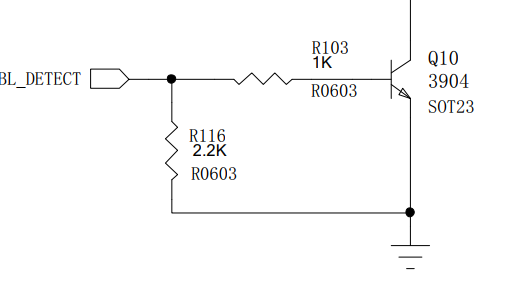

    • SOT-23: 非常常用的小功率贴片三极管封装。有三个很小的引脚(有时是五个或六个,用于特殊器件)。焊盘是PCB表面的三个小矩形焊盘。
    • SOT-89: 中等功率贴片封装。通常有一个较大的背面散热焊盘(通常是集电极C),需要在PCB上设计大面积铜箔来散热。另外三个小引脚在封装一侧。

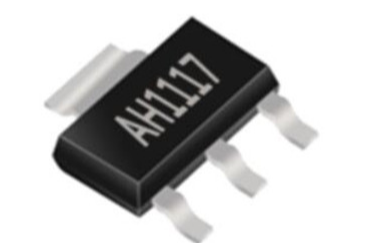

    • SOT-223: 类似于SOT-89,但更大一些,散热能力和功率处理能力也更强,背面也有大面积散热焊盘。
    • DPAK (TO-252): 功率型贴片封装,常用于功率稍大的MOSFET和三极管。有一个大的背面散热焊盘(通常是漏极D或集电极C)和三个小引脚(有时是5个)。
    • D²PAK (TO-263): 比DPAK更大的功率贴片封装,散热能力更强。
    • SOT-363 / SC-70: 比SOT-23更小巧的封装,通常有6个引脚(但用作三极管时可能只用其中三个)。

关键点:

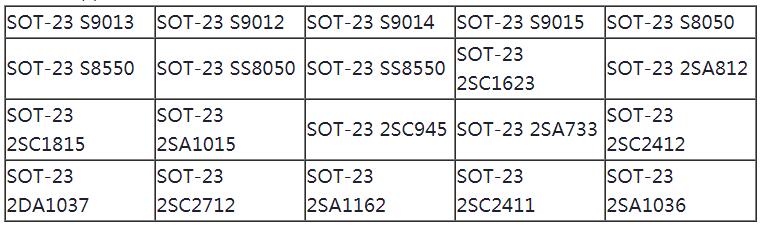

  • 封装名称 ≠ 三极管型号: 同一个封装(如TO-92)可以装不同的三极管型号(如2N3904, S8050, BC547等)。同样,同一个三极管型号可能有不同的封装可选(例如S8050可能有TO-92和SOT-23两种封装)。

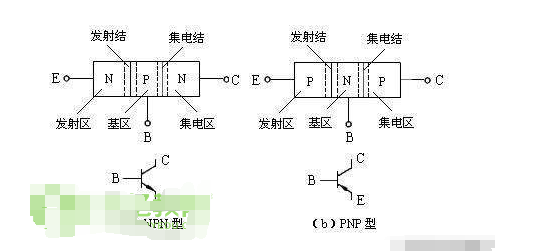

  • 引脚顺序至关重要: 不同封装(甚至有时外观相似的封装内部),三极管三个电极(发射极E、基极B、集电极C)对应的引脚位置是不同的!PCB封装必须准确匹配实物封装的引脚排列。例如,同样是TO-92封装,有些型号是E-B-C排列,有些可能是B-C-E排列。
  • 标准化: 这些封装名称(TO-xx, SOT-xx)是行业标准,确保了不同厂家生产的同种封装尺寸兼容。
  • 设计依据: PCB设计时,必须严格按照你将要使用的具体三极管实物所标注的封装类型来选择或绘制对应的PCB封装库,并确保引脚定义(E, B, C)正确无误。
  • 散热考虑: 对于功率稍大的封装(如TO-220, SOT-89, DPAK),PCB设计还需要考虑散热设计,比如在焊盘周围铺设大面积铜箔(铺铜)甚至连接到专门的散热层。

简单来说: PCB封装就是告诉电路板:“你要给这个三极管预留三个(或多个)什么样的‘座位’(焊盘),这些‘座位’的形状、大小、相互之间的距离是多少,以及哪个‘座位’对应的是三极管的发射极(E)、基极(B)和集电极(C)”。选对了“座位”(封装),三极管才能正确、牢固地“坐”上去(焊接好)并正常工作。
