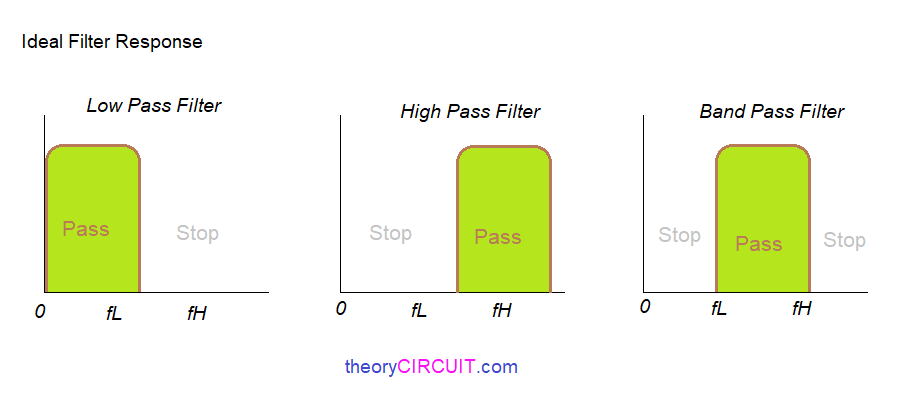

在ADS（Advanced Design System）中进行滤波器优化时，通常涉及调整滤波器参数以满足特定性能指标（如带宽、插损、回波损耗、带外抑制等）。以下是优化滤波器的关键步骤和技巧：
一、优化流程
-
建立模型
- 使用ADS的滤波器设计工具（如Filter Design Guide）生成初始设计。
- 或手动构建原理图（如LC滤波器、微带滤波器等）。
-
定义优化目标
在Optim/Stat/DOE Controller中设置目标函数，例如：Goal: S21 > -1 dB @ 频点范围 # 通带插损 Goal: S11 < -15 dB @ 频点范围 # 回波损耗 Goal: S21 < -30 dB @ 阻带频点 # 带外抑制 -
设置优化变量
- 选择可调参数（如电容/电感值、微带线长度/宽度）。
- 指定变量范围（避免不切实际的值）：
L1: Min=1nH, Max=10nH W1: Min=0.1mm, Max=2mm
-
选择优化算法
- 梯度法（Gradient）：速度快，适用于局部优化。
- 遗传算法（Genetic）：全局优化，避免局部最优解。
- 随机法（Random）：探索设计空间更广。
-
仿真验证
- 优化后执行电磁仿真（如Momentum/EMPro）验证结果。
- 对比S参数、群延迟等是否达标。
二、关键技巧
-
分阶段优化
- 先优化关键参数（如中心频率），再优化其他指标。
- 例：先调谐谐振频率 → 再优化带宽 → 最后优化抑制。
-
敏感性分析
使用Sensitivity工具识别敏感元件，优先优化这些元件以提高效率。 -
使用Yield优化
考虑制造公差：在Yield Optimization中设置元件容差（如±5%），优化鲁棒性。 -
边界约束
- 添加物理限制（如微带线最小宽度）。
- 避免优化结果无法制造。
-
利用DOE（实验设计）
通过扫描参数组合快速找到潜在优化方向。
三、常见问题解决
| 问题 | 解决方案 |
|---|---|
| 优化收敛慢 | 缩小变量范围；更换优化算法；分步优化。 |
| 结果不满足指标 | 检查目标函数是否合理；放宽约束条件。 |
| 优化后性能反而下降 | 检查元件值是否越界；验证仿真收敛性。 |
| 高频性能偏离 | 切换到电磁仿真（EM）验证寄生效应。 |
四、示例：微带带通滤波器优化
-
初始设计：
- 中心频率：2.4GHz，带宽：200MHz
- 微带参数：
L1=10mm, W1=0.5mm, L2=8mm...
-
优化目标：
S21 ≥ -2 dB @ 2.3-2.5 GHz // 通带插损 S21 ≤ -40 dB @ 2.0 GHz, 2.8 GHz // 阻带抑制 -
优化结果：
L1=9.8mm, W1=0.52mm（微调后满足指标）
五、高级工具
- ADS Insight：可视化优化过程，动态调试参数。
- EM-Cosimulation：将电路仿真与电磁仿真联动，提升精度。
- 脚本自动化：使用Python脚本批量执行优化任务。
通过合理设置目标、变量和算法，ADS能高效实现滤波器性能优化。若需进一步分析，可结合实测数据进行模型修正。建议优化后执行蒙特卡洛分析（Monte Carlo）验证量产稳定性。
