在 PADS 中创建电源符号的步骤
以下是 PADS Logic（原理图设计工具）中创建自定义电源符号的详细步骤：
1. 打开符号编辑器
- 启动 PADS Logic。
- 顶部菜单：工具（Tools） → 符号编辑器（Symbol Editor）。
2. 创建新符号
- 在符号编辑器中，选择 文件（File） → 新建（New）。
- 设置符号类型：
- CAE 类型（CAE Type）：选择
电源（Power）或接地（Ground）。 - 名称（Name）：输入符号名称（如
VCC_CUSTOM或GND_CUSTOM）。
- CAE 类型（CAE Type）：选择
3. 绘制符号图形
- 使用绘图工具绘制符号外形：
- 矩形/圆形：表示电源/接地标识。
- 线条：绘制箭头、波浪线等（如地符号常用水平线+向下箭头）。
- 添加文本：
- 使用 文本（Text） 工具添加名称（如
VCC或GND）。 - 右键点击文本，选择 属性（Properties） 调整字体大小。
- 使用 文本（Text） 工具添加名称（如
4. 放置引脚
- 添加引脚：点击 端点（Terminal） 工具放置电气连接点。
- 引脚属性：
- 编号（Pin Number）：通常设为
0（电源/地符号无需物理引脚号）。 - 名称（Name）：输入网络名称（如
VCC或GND）。 - 类型（Type）：选择
电源（Power）。
- 编号（Pin Number）：通常设为
5. 保存符号
- 保存到库：选择 文件（File） → 保存（Save）。
- 目标库：选择现有库或新建库（如
my_library）。 - 符号类型：确保保存为 CAE 封装（CAE Decal）。
6. 在原理图中使用
- 返回 PADS Logic 原理图界面。
- 放置符号：设计（Design） → 添加元件（Add Component）。
- 在库中找到自定义符号（如
VCC_CUSTOM），放置到原理图中。
示例：创建 GND 符号
- 图形：绘制水平线 + 向下箭头（三条递减线段）。
- 文本：添加文字
GND。 - 引脚：放置一个端点，名称设为
GND，类型选Power。
注意事项
- 引脚名称：必须与实际电源网络名称一致（如
VCC、3V3、GND），否则无法正确连接。 - 库管理：建议将自定义符号保存到专用库，避免与默认库冲突。
- 复用符号：在库管理器中右键复制现有符号修改（如复制
GND创建AGND）。
提示：PADS 内置库中已有常见电源符号（如
$PWR、GND），可在 放置电源符号（Place Power） 中直接调用，自定义适用于特殊设计需求。
PADS LOGIC怎么添加制作好的各种各样的电源符号
在PADS LOGIC里面点击右键选择电源为什么默认的都是+5V,怎么添加我已经制作好的其它的电源符号，如添加3.3V电源符号
XN1198
2020-05-28 11:49:59
PADS封装创建器的功能分析
PADS 中的封装创建器在多个 PLB 文件中包含了 10,000 多个适合 SMT & PTH 技术的元器件封装，包括易于搜索、查看和创建的符合 IPC 规范的封装。
2019-05-17 06:06:00
Linux中的符号链接如何创建
的快捷方式一样简单地指向另一个文件或目录。创建符号链接就像创建一个实际文件的别名。 如果您尝试访问符号链接，您实际上访问的是符号链接指向的目标文件。对链接文件内容所做的更改会更改实际目标文件的内容。 如果使用带选项 -l 的 ls 命令，符号链接如下所示：
2023-02-11 10:12:47
PSoC Creator教程：如何创建组件符号
赛普拉斯 PSoC Creator教程，包括时钟、生成组件等内容，例如添加API模板、设置组件参数、创建符号、添加Library Dpendency,创建电路图等。
2020-07-01 12:08:00
助于创建和管理符号的PartQuest
PartQuest促进的过程创建和管理部分的符号和贴花纸库和填充数据手册数据库部分的信息。该实用程序下载符号,贴花和部分信息从供应商网站基于部分描述。
2019-11-06 07:05:00
PADS教程：原理图创建过程
PADS教程系列，专门用来分享对于PADS的设计使用，会定期更新，喜欢的可以收藏，PADS教程系列会统一整理在公众号菜单栏，有需要可以移步菜单栏进行查看。 在电子设计中，EDA软件那是必不可少的，像
2023-11-07 14:16:58
FPGA自动符号生成节省PCB设计创建时间
FPGA的I / O优化提供了一个自动化的FPGA符号生成过程集成的原理图和PCB设计,节省天的PCB设计创建时间的整体质量和准确性,同时增加你的原理图符号。
2019-10-16 07:06:00
Pads Logic 分页符号图页编号显示问题
请教各位大师一个Pads Logic VX2.6的问题，分页符号如果打开图页编号，有时候就叠在一起了，如图所示，很难看，这个能设置吗？ 谢谢！
rich_libin
2020-07-08 11:08:31
请问PADS logic页面连接符图中的六边形是什么符号？
图中的六边形是什么符号？PADS中怎么输出对应符号？应该是页面连接符双向的意思 可就是不知道输出该符号
xtl1117
2019-06-19 04:36:19
KICAD中的电源符号可以修改网络名吗
KICAD中的电源符号不能修改网络名，如果用的电源网络名不在元件库中的话，就必须要自己创建一个。下面以USB-5V电源符号为例，记录一下创建电源符号的过程。1，在库中New Symbol，在弹出
summao
2021-10-29 06:26:14
常用的电源符号介绍
电源符号，你是否还傻傻分不清楚？常用电源符号附上！ 在电路设计中，总会出现各式各样的电源符号，经常会把人弄懵逼，今天小编整理了二十七个比较常用的电源符号分享给大家，快收藏呀。 1.VBB：B可以
2023-09-11 14:53:57
PADS Professional如何创建软硬结合板
简化使用 PADS® Professional 创建复杂软硬结合板的过程。利用先进的 技术实现卓越的叠层、具有相关约束的弯曲区域定义
asd004
2019-10-08 07:39:06
如何创建原理图符号前后的模拟结果？
在将VHDL代码转换为原理图符号之前和之后，我得到了与ISim不同的结果。对于两个测试平台（原理图符号和VHDL）使用相同的精确刺激，我得到不同的结果。首先，我在VHDL中创建了我的代码，并从自动
cslb2000
2019-10-24 09:42:43
PADS成为PCB设计首选的原因是什么
了解为什么 PADS 是桌面 PCB 设计的行业首选。PADS 将简单易用的约束管理、功能强大的仿真与分析、先进高级的 Layout 与布线、以及功能完备的可扩展性与支持等特点结合在一起，创建出一流的桌面设计环境，从而解决您的核心设计难题。PADS 助您赢在起点。
2019-05-15 06:07:00
PADS的3D设计体验
PADS 3D 使 PCB 设计人员能够查看与设计相关的每个元器件和每个机械元件。针对已完成的电子装配创建虚拟原型可帮助您加快设计的上市速度并一次获得正确设计。
2019-05-14 06:24:00
PADS Standard和PADS Standard Plus的功能概括
探讨 PADS Standard 和 PADS Standard Plus 所包含的功能。PADS Standard 可满足专注于原理图和 PCB 设计的工程师的需求。PADS Standard Plus 则主要提供给要求分析和验证优势的硬件工程师使用。
2019-05-15 06:03:00
将OrCAD Schematic和PADS Allegro PCB合并到一个项目中
创建一个项目关联导入后的OrCAD Schematic项目和PADS/Allegro PCB项目。
2023-06-05 11:50:22

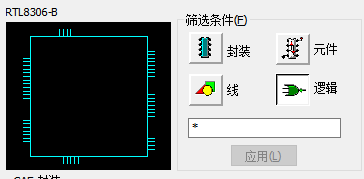

如何在PADS中画一个芯片
