AD549 是 Analog Devices（现为 ADI）推出的一款超低输入偏置电流精密运算放大器，专为高精度测量和微弱信号处理设计。以下是其核心特点和应用指南：
关键特性
-
超低输入偏置电流
- 典型值低至 60 fA（飞安培），适合处理高阻抗信号源（如光电二极管、压电传感器等），避免信号衰减。
-
低输入失调电压
- 最大失调电压为 250 µV，支持高精度直流放大，减少校准需求。
-
低噪声
- 电压噪声密度为 35 nV/√Hz（1 kHz时），适用于对信噪比要求高的场景。
-
宽供电范围
- 支持 ±5V 至 ±18V 双电源 或 +5V 至 +36V 单电源，灵活性高。
-
封装选项
- 提供 TO-99 金属封装 和 SOIC 封装，适应不同环境需求（如屏蔽干扰或节省空间）。

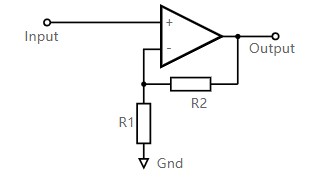

典型应用
-
光电检测
- 用于光电二极管前置放大，将微弱光电流转换为电压信号，如光谱仪、激光测距仪。
-
医疗设备
- 生物电信号采集（如ECG、EEG），处理电极输出的纳安级电流。
-
静电计与高阻测量
- 测量电离辐射、化学传感器电流等超低电流（pA级以下）。
-
工业传感器接口
- 压电传感器、湿度传感器等高阻抗信号调理。
使用注意事项
-
PCB 布局优化
- 保护环（Guard Ring）：在输入引脚周围设置接地的保护环，减少漏电流和干扰。
- 绝缘材料：使用聚四氟乙烯（特氟龙）或陶瓷插座，避免普通PCB材料的漏电。
-
供电与接地
- 采用低噪声线性电源，避免开关电源引入高频噪声。
- 模拟地与数字地分开布局，单点连接。
-
静电防护（ESD）
- 操作时佩戴防静电手环，焊接时使用接地烙铁。
-
温度影响
- 输入偏置电流随温度升高而增大，高温环境下需评估误差是否可接受。
替代型号
- LMC6001：输入偏置电流更低（典型25 fA），但带宽较小（1.5 MHz）。
- OPA129：输入偏置电流约100 fA，噪声更低（15 nV/√Hz），适合更低噪声场景。
数据手册要点
- 长期稳定性：失调电压漂移典型值为 1 µV/月，适合长期监测设备。
- 热设计：TO-99封装需注意散热，避免自发热引起参数漂移。
AD549 凭借其极低的输入偏置电流和稳定性，成为精密电流测量和微弱信号放大的理想选择，但需严格遵循高阻抗电路设计规范以发挥最佳性能。
