pads如何添加封装

在 PADS（包括 PADS Logic、PADS Layout 及其统一环境如 PADS Professional）中，给元器件添加封装（Footprint）主要是在原理图设计阶段完成的，并在 PCB 设计中关联实际物理封装。以下是详细步骤：

这是最常用的方法，通常在绘制原理图时进行。

放置元件或选择已有元件：
- 从库中放置一个新元件到原理图上。
- 或者在原理图上双击已有的元件。
打开元件属性：
- 放置或双击元件后，会弹出 元件属性 对话框。
查找并指定PCB封装：
- 在 元件属性 对话框中，找到 PCB封装 选项卡。
- 在 PCB封装 名称列表框中，直接输入你需要的封装名称（如 0805C， SOIC-8， QFP48 等）。
- 或者，点击旁边的 分配 按钮。
  - 这会打开 分配PCB封装 对话框。
  - 在左侧 库 下拉列表中选择正确的库（确保你所需封装所在的库已被加载到库管理器中）。
  - 在中间的过滤框中可以输入封装名关键词进行搜索，或者在下方的封装列表中滚动查找。
  - 找到需要的封装后，选中它。
  - 可选： 如果想查看封装图形，点击 查看 按钮。
  - 点击 分配 按钮。选中的封装名称就会出现在 PCB封装 名称列表框中。
- 点击 确定 或 应用。
确认：
- 该元件属性的 PCB封装 字段现在应显示为你指定的封装名称。

如果需要为多个同类元件指定相同封装或批量修改：

在原理图中选择元件：
- 使用鼠标框选多个元件，或者按住 Ctrl 键逐个点击选择多个需要修改的同类元件。
打开属性对话框：
- 右键单击选中的任意一个元件，选择 特性（或类似的命令，如 Properties）。
- 弹出的属性对话框会显示 选定的项目。
修改PCB封装：
- 在属性对话框中找到 PCB封装 字段。
- 按照方法一中的步骤 3 进行修改（直接输入或点击 分配 按钮选择）。这次修改会应用到所有选中的元件上。
应用更改。

加载封装库： PADS 必须知道你所需封装存储在哪个库（.pt7 / .pd7 文件）里。这通过库管理器完成：
- 在 PADS Logic/Layout 中： 工具 > 库管理器。
- 在库管理器中：
  - 添加库： 点击 管理库列表...，然后添加包含所需封装的库路径和文件（.pt7 / .pd7）。
  - 库搜索顺序： 确保包含你常用封装的库在搜索顺序中位置合适（通常新加的库放在顶部优先级较高）。
- 只有库被正确加载到库管理器中，才能在 分配PCB封装 对话框里看到它们。

原理图中指定的封装信息（在网表或通过OLE动态链接导入PCB时）：

生成/导入网表： 从原理图 工具 > PADS Layout / PADS Professional PCB > 发送网表。
导入PCB： 在 PADS Layout / PADS Professional PCB 环境中接收网表 (文件 > 导入)。

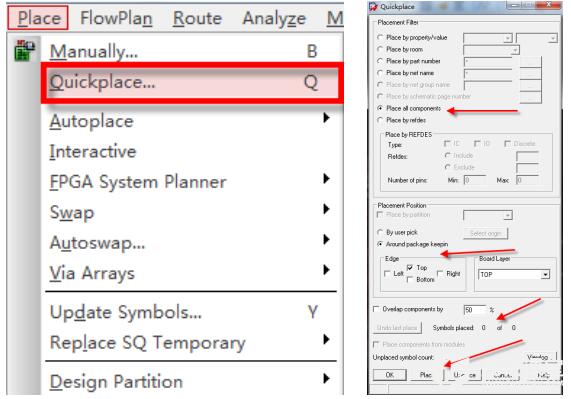

布局操作： 导入后，元件就会带有其在原理图中分配的封装。在 PCB 设计阶段放置（Move）这些元件时，其图形就是指定的封装。
- 注意：PCB环境中的元件本身（Part Type）已经关联了封装。通常不需要在 PCB 中重新为元件指定封装（除非要做特殊替换或验证）。

封装名称一致性： 确保在原理图中分配的封装名称精确匹配 PADS Layout 封装库中实际存在的封装名称。大小写、空格、后缀都需一致。
库路径： 封装找不到 的绝大部分原因都是库管理器未正确配置或封装不在当前启用的库搜索路径中。
原理图符号关联： 原理图符号（Part）本身也可以有默认封装（在创建 Part 时指定）。在原理图中分配会覆盖 Part 的默认值。
焊盘编号匹配： 原理图符号（Part）的管脚编号（Pin Number）必须与 PCB 封装的焊盘编号（Pad Number）完全对应，否则网表导入 PCB 时会出错（Pin Number not found）。
检查： 生成网表或发送到 PCB 前，使用原理图的 工具 > 验证设计 进行检查，可以检测一些明显的封装关联错误。
