好的！IIC（或 I²C，Inter-Integrated Circuit）接口的 AD转换（模数转换） 涉及如何使用 I²C 通信协议与集成了 ADC（模数转换器）功能的芯片进行通信，读取模拟信号并将其转换为数字值。

以下是使用 I²C ADC 进行转换的关键步骤和概念（用中文解释）：

硬件连接：
- SDA (Serial Data)： 连接主控器（如MCU）的 SDA 引脚与 ADC 芯片的 SDA 引脚。这是双向数据线，用于传输配置指令和读取转换结果。
- SCL (Serial Clock)： 连接主控器的 SCL 引脚与 ADC 芯片的 SCL 引脚。这是由主控器产生的时钟信号，用于同步数据传输。
- VCC/GND： 连接电源和地。
- 参考电压 (Vref)： 大多数 ADC 需要一个稳定的参考电压（Vref）来定义其转换的满量程范围。这通常连接到专用 Vref 引脚。
- 模拟输入 (AINx)： 将要测量的模拟信号（如来自传感器的电压）连接到 ADC 芯片的模拟输入引脚（如 AIN0, AIN1 等）。
- 地址选择引脚 (A0, A1, A2)： 许多 I²C ADC 芯片有 1-3 个地址选择引脚。通过将它们连接到 GND 或 VCC，可以设置该芯片在 I²C 总线上的唯一器件地址（通常为 7 位），允许多个相同芯片共享同一总线。

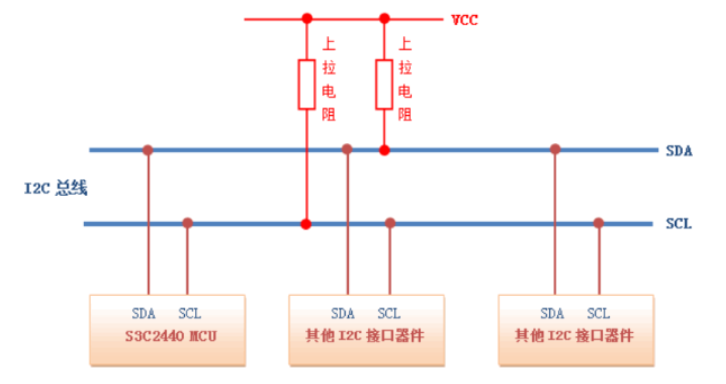

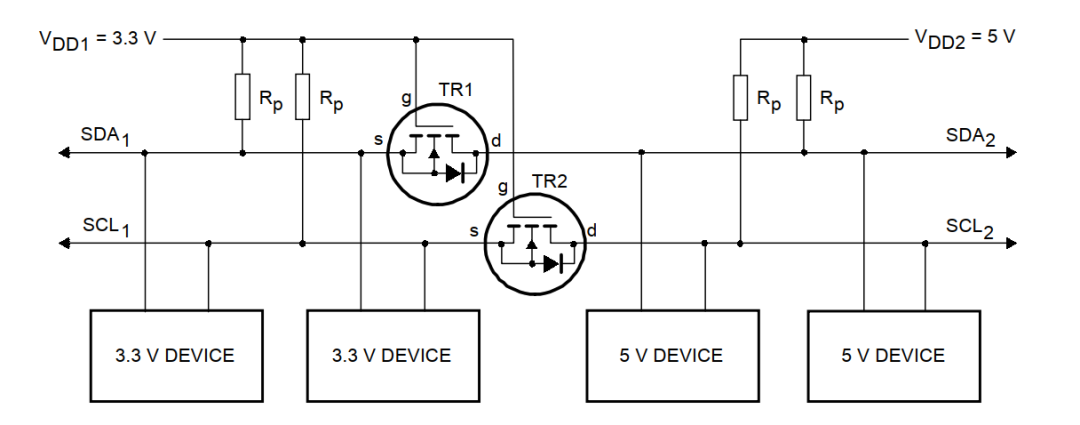

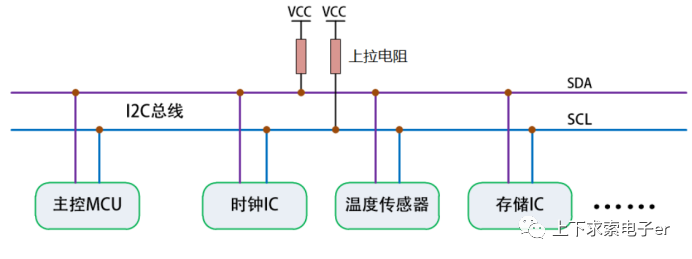

- 上拉电阻： SDA 和 SCL 线必须各连接一个上拉电阻（通常在 2.2KΩ 到 10KΩ 之间）到电源 VCC。这是 I²C 总线正常工作的必要条件。
I²C 通信基础：

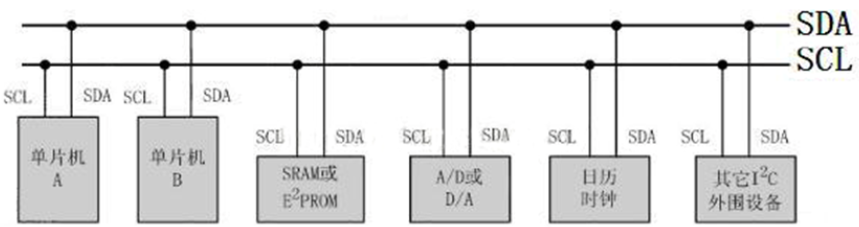

- 主从结构： I²C 总线有一个主设备（通常是你的微控制器 MCU）和一个或多个从设备（这里是 ADC 芯片）。主设备控制时钟（SCL）并启动所有通信。
- 器件地址： 每次通信开始时，主设备会发送一个7位（或10位，较少见）的从设备地址，后跟一个读写位。
  - 如果读写位是 0（写），主设备要向从设备写数据（发送配置命令）。
  - 如果读写位是 1（读），主设备准备从从设备读取数据（获取转换结果）。
- 起始 (S) / 停止 (P) 条件： SDA 在 SCL 高电平时从高变低表示 START 条件；SDA 在 SCL 高电平时从低变高表示 STOP 条件。它们标志一次通信的开始和结束。
- 数据位 & ACK/NACK： 数据在 SCL 低电平时变化，在 SCL 高电平时保持稳定并被采样。每传输完8位数据（一个字节），接收方（无论是主还是从）必须在第 9 个时钟脉冲期间拉低 SDA 发送一个 ACK (Acknowledge) 信号表示成功接收。如果未拉低（保持高），则是 NACK (Not Acknowledge)，通常表示接收失败或通信结束。主设备发送停止位前读取最后一个字节通常会发送 NACK。
ADC 转换流程（典型步骤）：
- 步骤 1: 发送 START 条件 (MCU) - 启动通信。
- 步骤 2: 发送从设备地址 + 写位 (MCU -> ADC) - 告诉 ADC 芯片“我现在要给你写配置命令了”。地址格式通常为 (7位地址 << 1) | 0。
- 步骤 3: 等待/接收 ACK (ADC -> MCU) - ADC 确认收到地址。
- 步骤 4: 发送配置寄存器指针/命令 (MCU -> ADC) - 告诉 ADC 你要配置哪个寄存器（通常是告诉它使用哪个模拟输入通道、设置增益、转换模式等）。具体命令格式需查阅该 ADC 芯片的数据手册。
- 步骤 5: 等待/接收 ACK (ADC -> MCU) - ADC 确认收到配置数据。
- 步骤 6: (可选) 发送更多配置字节 (MCU -> ADC) - 如果需要配置多个寄存器值。
- 步骤 7: 发送 STOP 条件 (MCU) - (单次转换模式) 如果配置为单次转换模式，发送 STOP 条件会触发 ADC 开始一次转换。或者...
- 步骤 7/8: 发送重复 START 条件 (MCU) / 等待转换完成 (ADC) - (查询结果) 配置后，如果需要查询转换是否完成（例如通过读状态寄存器），或直接等待足够时间（根据数据手册中的转换时间计算），然后发重复 START 准备读取结果。
- 步骤 8/9: 发送从设备地址 + 读位 (MCU -> ADC) - 告诉 ADC 芯片“我现在要读取转换结果了”。地址格式通常为 (7位地址 << 1) | 1。
- 步骤 9/10: 等待/接收 ACK (ADC -> MCU) - ADC 确认收到读请求。
- 步骤 10/11: 读取结果数据字节 (ADC -> MCU) - 主设备产生时钟脉冲，ADC 在 SDA 线上依次输出转换结果的数据位（通常是 2 个字节，高位在前或低位在前取决于芯片，需查手册）。主设备在读取每个字节后发送 ACK（最后一个字节前）或 NACK（最后一个字节后）。
  - 例如读取 16 位结果：
    - 读第一个字节 (MSB) -> 主发 ACK
    - 读第二个字节 (LSB) -> 主发 NACK
- 步骤 11/12: 发送 STOP 条件 (MCU) - 结束读取操作。
(注意：步骤 7 和后续步骤的触发方式取决于 ADC 芯片的工作模式（单次转换、连续转换）以及是否需要等待转换完成标志。有些芯片在发出读命令后会自动返回最新转换结果，有些则需要先触发转换再读取。务必查阅具体芯片手册！)
关键概念：
- 转换分辨率： ADC 将模拟输入范围（通常是 0V 到 Vref）划分为多少个离散数字值。常见的有 8位 (256)、10位 (1024)、12位 (4096)、16位 (65536) 等。位数越高，理论上精度越高。
- 采样率： ADC 每秒能完成多少次完整的采样和转换。受 I²C 总线速度和 ADC 本身转换时间限制。
- 输入通道选择： 配置 ADC 使用哪个具体的模拟输入引脚 (AIN0, AIN1...) 进行转换。
- 增益 (PGA)： 有些 ADC 内部有可编程增益放大器，可以放大微弱的输入信号再转换。
- 转换模式：
  - 单次转换 (Single Shot)：主控制器主动触发一次转换，读取结果后结束。功耗较低。
  - 连续转换 (Continuous)：ADC 自动连续进行转换，主控制器可以随时读取最新的结果。速度较快，但功耗较高。
- 数据格式： 转换结果是二进制原码、二进制补码，还是其他格式（如差分信号的正负数表示）。

总结：

使用 I²C 接口的 ADC 进行 AD 转换，本质上是你的主控制器（MCU）通过 I²C 总线向 ADC 芯片写入配置命令（选择通道、模式等），然后（直接或稍后）再通过 I²C 总线从 ADC 芯片读取转换得到的数字值。整个过程严格遵循 I²C 协议的时序规则（START, 地址+R/W, 数据字节+ACK/NACK, STOP）。成功的关键在于：
