好的！铁路SCADA（Supervisory Control And Data Acquisition，数据采集与监视控制系统）在铁路行业（尤其是电气化铁路和现代轨道交通）中扮演着至关重要的角色，它是一个集中监控、管理和控制铁路沿线关键基础设施和设备的核心自动化系统。

以下是铁路SCADA系统的主要功能和特点的中文解释：

核心目标： 实现对铁路供电系统（特别是牵引供电系统 - 为电力机车供电）以及其他相关辅助系统（如信号、照明、通风、给排水等）的远程、实时、集中监视与控制。
核心功能（“五遥”）：
- 遥测： 实时采集关键运行数据。
  - 变电站/变电所：电压（接触网电压、母线电压）、电流（馈线电流、母线电流）、有功/无功功率、功率因数、频率、变压器油温、开关位置状态等。
  - 接触网：馈线状态、故障指示。
  - 沿线设备：环境温湿度、关键设备状态。
- 遥信： 接收并显示设备状态信号和报警信息。
  - 开关（断路器、隔离开关）的分/合状态。
  - 保护装置的动作信号（如过流、过压、接地故障跳闸）。
  - 设备故障报警（如变压器高温、通信中断、直流屏故障）。
  - 火灾、入侵等安防报警。
- 遥控： 远程操作控制设备。
  - 最重要的功能：远程分/合断路器、隔离开关，实现远程送电、停电、倒闸操作、故障隔离与恢复供电。这是提高效率、保障安全（特别是处理故障时）的关键。
  - 启动/停止水泵、风机等辅助设备。
- 遥调： 远程设定或调节设备运行参数（此功能在铁路SCADA中不如“遥控”常用，但也会涉及）。
  - 例如：远程修改保护定值（需配合继保装置）、调节无功补偿装置等。
- 遥视（可选，但越来越重要）： 结合视频监控系统（CCTV），对关键场站（如变电站、牵引变电所）、设备机房、咽喉区等进行可视化监视。尤其在无人值守站点，这是重要的安全保障手段。
主要监控对象：
- 牵引供电系统： 这是铁路SCADA的核心监控对象。
  - 牵引变电所（将高压电转换为适合机车使用的电压）
  - 分区所（实现相邻供电臂并联或越区供电）
  - 开闭所（为多路负荷供电）
  - 沿线接触网（馈线）状态
  - 相关断路器、隔离开关、变压器、整流机组、补偿装置等。
- 电力供电系统： 为车站、信号系统、通信系统、照明、空调等提供动力的10kV/35kV配电网及相应变电所。
- 相关辅助系统（可选集成）：
  - 车站及隧道通风空调系统（BAS）。
  - 车站及区间给排水系统。
  - 智能照明系统。
  - 部分信号系统状态（如电源状态、关键设备状态，深度集成需专业接口）。
  - 防灾报警系统（FAS）/火灾报警系统（FAS）。

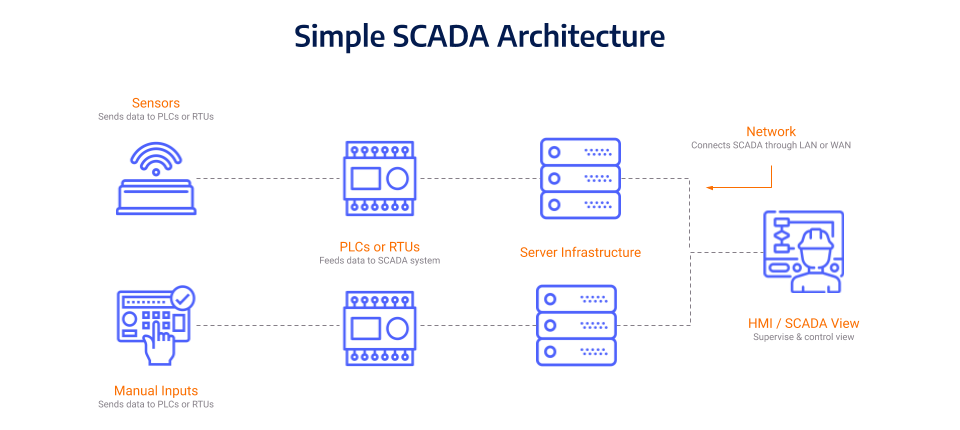

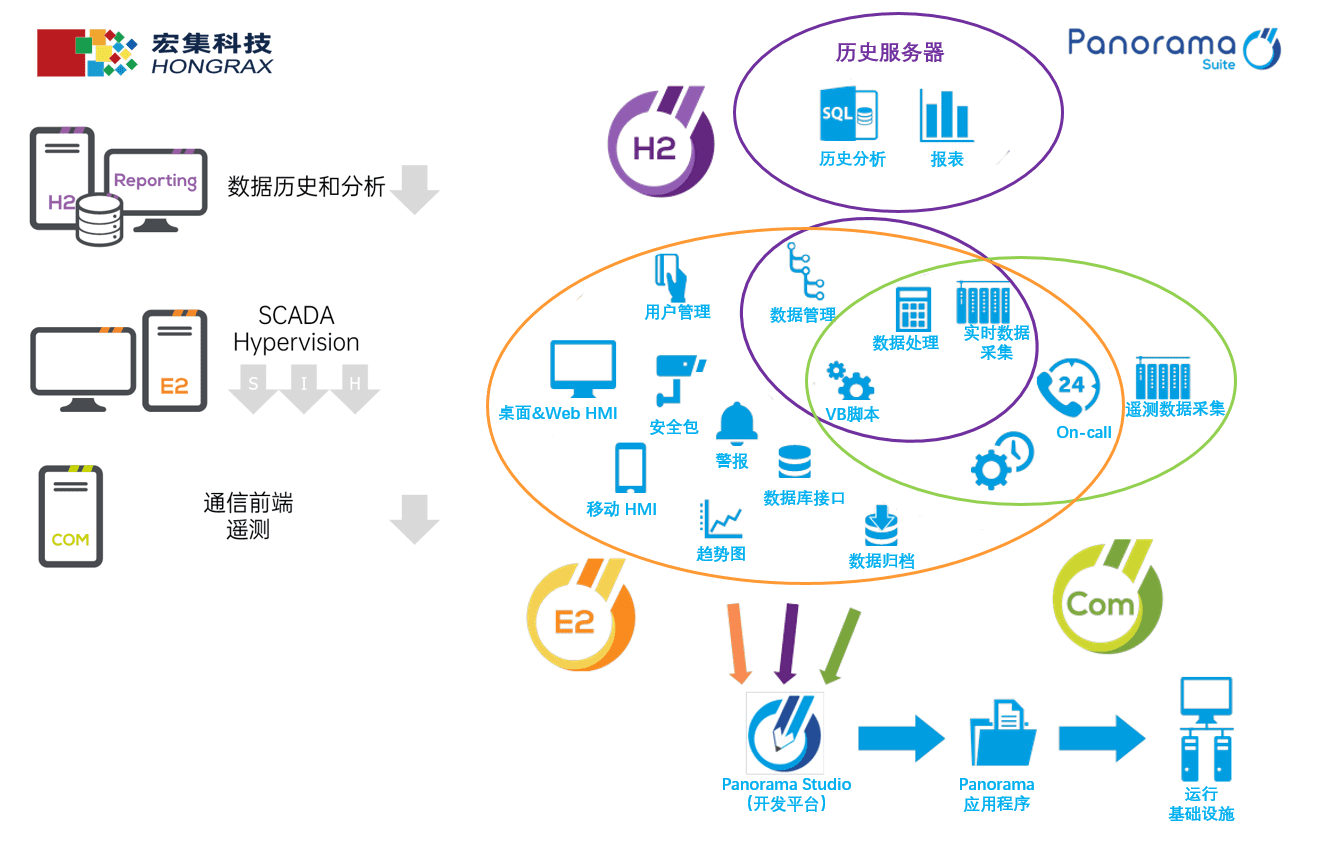

系统结构（典型）：
- 监控中心：
  - 主站系统：核心服务器（数据服务器、应用服务器、Web服务器等）、调度员工作站（人机界面HMI）、工程师站（维护、组态）、大屏幕系统。
  - 功能：集中监视、控制、数据存储、报警管理、报表生成、历史数据查询。
- 通信网络： 连接主站与众多远端单元的“神经”，采用高可靠性冗余设计（如工业以太网环网、光纤通信、专用数据通道等）。
- 远程终端单元： 部署在现场设备附近。
  - RTU： 核心数据采集和控制执行单元，连接各种传感器、变送器、断路器控制器等，将采集的数据上传，接收主站下发的控制命令并执行。
  - PLC： 常用于逻辑控制要求高的现场，如泵站控制、环控设备控制等。通过通信协议与SCADA主站或本地RTU交互。
  - IED： 智能电子装置，如保护测控装置（保护继电器），本身能采集数据、执行保护逻辑，并通过通信接口（如IEC 61850）将数据上传给SCADA系统。
在铁路应用中的重要性：
- 保障供电安全： 实时监控供电设备状态，快速发现故障（短路、接地、设备异常等），实现快速定位、远程隔离故障区域、恢复非故障区段供电（如远方投退备用电源或倒闸操作），极大缩短停电时间，提高运输可靠性（尤其在高铁等高密度行车下）。
- 提高运行效率： 大幅减少人工现场巡检、操作的工作量，尤其在长大铁路干线和无人值守变电所；优化供电设备运行方式。
- 集中调度管理： 提供全局视角，便于调度中心统一协调指挥。
- 提升自动化水平： 是实现铁路“无人值守”、“少人值守”变配电所的关键支撑技术。
- 故障分析与决策支持： 记录历史数据和事件顺序记录（SOE），为事故分析、设备维护提供依据。
- 改善维护管理： 基于运行数据的预测性维护成为可能。
