以下是 Cadence 原理图导出 PDF 的详细中文步骤，适用于 OrCAD Capture (或 Capture CIS) 和 Allegro Design Entry HDL 两个主要原理图工具：
方法一：OrCAD Capture / Capture CIS (最常用)
- 打开原理图 (.dsn 文件)：
- 在项目管理器 (Project Manager) 中，确保你的原理图设计文件 (.dsn) 已打开。
- 进入打印/绘图设置：
- 在顶部菜单栏，点击
File->Print->Plot...。或者直接在项目管理器中选择你的原理图根节点 (.dsn)，然后右键单击 ->Plot...。
- 在顶部菜单栏，点击
- 配置绘图设置：
- Plot Options:
- Scope: 选择
Entire Design(导出整个设计) 或Current Page(仅当前页)。通常选Entire Design。 - Mode: 选择
Plot to File。 - Output File Format: 选择
PDF(这是关键选项！)。 - Check All Pages: 通常是勾选的，确保所有页面都被处理。
- Scope: 选择
- Setup... (PDF 文件细节设置):
- Filename: 点击 ... 按钮指定输出 PDF 文件的保存路径和名称。
- PDF Properties: (点击 PDF Options...)
- 可以设置文档信息 (Author, Title, Subject 等)。
- Resolution (DPI): 保持默认 (如 300 DPI) 或根据需要调整（高分辨率文件更大）。
- Page Size: 确保选择的是正确的尺寸 (如 A4, A3, Letter)。如果你的图纸页面大小不一，PDF 会根据每页的实际大小导出。
- Scale to Fit: 强烈建议勾选。这将根据 PDF 页面大小自动缩放原理图页面（比例通常调整为 90% 效果较好，可尝试）。
- 其他选项如背景颜色 (Background)、书签 (Bookmarks) 等可按需配置。
- OK 确认 PDF Options。
- Preferences... (绘图外观设置):
- Colors/Patterns: 确保颜色设置正确，通常是
Color(彩图) 或Monochrome(黑白)。 - Miscellaneous:
- 勾选
Fix Network Names Off Grid。 - Plotter Command: 务必选择
None(这是用 Cadence 内置引擎生成 PDF，不会调用系统打印机)。
- 勾选
- OK 确认 Preferences。
- Colors/Patterns: 确保颜色设置正确，通常是
- Plot Options:
- 开始导出：
- 点击
Plot Options对话框中的 Plot 按钮。 - Cadence 会开始处理页面并生成 PDF 文件。状态窗口会显示进度。
- 点击
- 查看 PDF：
- 到指定的保存路径下找到生成的 PDF 文件，用 Adobe Acrobat Reader 或其他 PDF 阅读器打开检查。
关键技巧：
- 比例问题：如果原理图在 PDF 中偏移或超出边界，回到
Setup...->PDF Options...调整Scale to fit的比例（90% 或 85% 常能解决）。 - 绘图原点：导出前确保工作区原点正确（菜单
Options->Preferences...->Grid Display选项卡，Pointer snap to grid通常应勾选；有时需要临时切到Place Part工具，右键Snap to grid->Set Origin设置原点，再切回Select工具导出）。 - 导出范围：在项目管理器中选中某个 Page 再执行
Plot...，选择Current Page可以单页导出。
方法二：Allegro Design Entry HDL (Concept-HDL)
- 打开原理图图纸：
- 在 Design Entry HDL 环境中打开需要导出的图纸文件 (.brd)。
- 激活 Viewer 模式：
- 确保你的工具处于
Viewer模式 (菜单File->Change Editor...->Viewer或工具栏有相应图标)。导出通常不需要编辑权限。
- 确保你的工具处于
- 进入绘图设置：
- 点击顶部菜单
File->Plot。
- 点击顶部菜单
- 配置绘图选项：
- 绘图类型：在弹出的对话框中，找到
Plot Type下拉菜单，选择PDF。 - 图纸范围：在
Schematic Sheets部分：- 选择
All Sheets(所有图纸) 或Selected Sheets(然后在下方框图中勾选需要的图纸)。
- 选择
- 输出文件：
- 点击
Plot File按钮旁边的 ...，指定输出 PDF 文件的保存路径和名称。
- 点击
- 图纸尺寸与比例 (重要！):
- 找到
Paper Size设置，选择标准的图纸尺寸 (如 A4, A3) 或自定义尺寸 (User Defined)。 - 勾选
Scale To Fit(类似于 OrCAD)。调整旁边的Scale Factor(通常也是 0.9 左右效果最佳)，确保原理图内容能完整放入 PDF 页面。
- 找到
- 其他选项：
Colors: 选择Color(彩色) 或Monochrome(黑白)。- 可按需设置图层 (
Layers...)。
- 绘图类型：在弹出的对话框中，找到
- 开始导出：
- 点击对话框底部的 Plot 按钮。
- 查看 PDF：定位到输出文件查看。
方法三：使用系统虚拟 PDF 打印机（万能法，但可能质量较低）
- 打开原理图：在 OrCAD Capture 或 Design Entry HDL 中打开图纸。
- 进入打印对话框：
- Capture:
File->Print...(或者Print Preview先预览)。 - DE HDL:
File->Print...。
- Capture:
- 选择 PDF 虚拟打印机：
- 在打印机列表中选择一个系统已安装的 PDF 虚拟打印机（例如：
Adobe PDF,Microsoft Print to PDF,Foxit Reader PDF Printer等）。
- 在打印机列表中选择一个系统已安装的 PDF 虚拟打印机（例如：
- 设置打印选项：
- 纸张尺寸：选择你需要的最终 PDF 页面大小 (如 A4)。
- 打印范围：选择全部或指定页面。
- 打印比例/居中：通常在
Properties/Preferences/Layout标签下找到Scaling选项：- 选中
Fit to Page或Scale to Fit。 - 在 OrCAD 中可能需要调整
Scale Factor(同样试试 0.9)。
- 选中
- 方向：纵向 (Portrait) 或横向 (Landscape)。
- 打印生成 PDF：
- 点击 Print 或 OK 按钮。
- 系统会提示你输入保存的 PDF 文件名和位置。
- 查看 PDF。
通用注意事项
- 比例与边界：如果 PDF 内容被截断或位置不对，调整
Scale to Fit/Fit to Page的比例（降低到 90% 甚至 85%）是解决问题的关键步骤，务必优先尝试。检查图纸原点设置。 - 颜色模式：根据需要选择彩色或黑白打印。
- 包含信息：确保 PDF 包含了 BOM 表、设计说明、注释等需要的信息页。
- 文件命名：在
Plot Setup...或Plot File选项中明确命名 PDF 文件，包含版本号等信息有助于管理。 - 软件版本：具体菜单位置和选项名称可能因 Cadence 版本 (如 16.6, 17.2, 17.4, Allegro X) 略有不同，核心流程一致。
- 许可要求：某些高级 PDF 选项可能需要特定 License。
选择最适合你的工具和方法操作即可。通常情况下，OrCAD Capture 用户使用 File -> Print -> Plot... 并将输出格式设置为 PDF 是最直接可靠的方法。遇到问题优先调整页面缩放比例。
cadence如何添加和导出原理图封装库
在使用cadence进行电子电路原理图设计时，突然发现一个问题，那就是cadence添加和导出原理图封装库的方式与altium designer还完全不一致。
2023-03-26 17:44:55
Cadence生成PDF原理图，这一篇就足够！
将原理图设计导出为PDF格式。 PDF格式原理图不依赖于PCB设计工具就可以直接打开，方便技术交流，例如原理图检查、电路板设置、功能扩展、硬件调试等等。 那么，在Cadence中如何导出PDF格式的原理图呢
2023-11-02 08:55:01
Cadence设计原理图常用导出方案分享
电路工作到了后期需要汇报或者写文章需要设计原图 ，这里整理一下Cadence设计原理图常用导出方案。 前期工具用的好，后期处理没烦恼，Cadence自带工具其实很强大，只是你没尝试用。 仿真环境：虚拟机Linux下Cadence617 原理图绘制工具：virtuoso
60user88
2021-01-15 07:48:05
请问加入变量的原理图怎么将变量信息也能导出在PDF格式中？
加入变量的原理图如何将变量信息也能导出在PDF格式中呢？正常导出是不能显示变量信息的C:\Users\UNKNOW\Desktop\123
vynywrwr
2019-05-20 03:33:20
Cadence怎么导出BOM表
首先打开需要的Cadence 原理图文件，在原理图中任意选择一个器件双击，在弹出的对话框中，将BOM表中想要导出的项点提前记录下来（一般导出的BOM表中，会包含序号、物料料号、规格型号、位号和数量等项点，其它可以根据需求加入）。
2023-03-24 15:47:29
【Altium小课专题 第181篇】如何把原理图导出为PDF格式的？
在使用Altium Designer设计完原理图后，可以把原理图以PDF的形式输出图纸，发给别人阅读，从而尽量降低被直接篡改的风险。Altium Designer是Protel 99SE的高级版本
凡亿_PCB
2021-09-03 14:06:40
Cadence PCB导出stp用SolidWorks打开异常
正常的；然后用Cadence导出stp格式，用Solidworks打开板级的3D图，发现经常出现一堆乱码；最后排查就是某个元器件的3D封装导致；单个器件用Solidworks打开正常，通过Cadence的brd文件导出stp打开就把整个板子搞废掉了，不知道有没有哪位大佬遇到过；
1653485088.3635
2022-05-26 16:58:46
Altium Designer原理图PCB转换到cadence的方法(一)
今天和大家分享一个详细的AD(altium designer21)软件的原理图和PCB转化为cadence 17.4【orcad和allegro】的图文详解。这里需要解释一下，AD的原理图和PCB
2023-03-07 16:10:39
请问cadence和pads的PCB封装怎么导出AD可用格式？
请教下cadence和pads的PCB封装怎么导出AD可用格式。或者说是把cadence和PADS的一个项目中使用到的PCB封装导出AD可用库？
asd004
2019-08-16 02:04:32

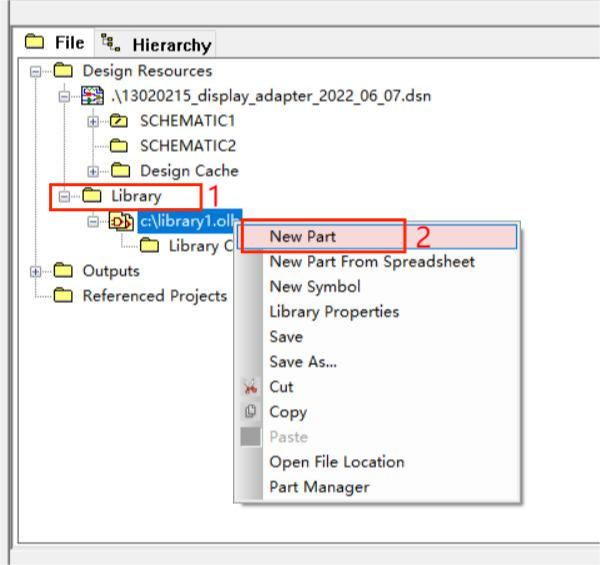

cadence新建和更新原理图封装的详细步骤
