STM32 的 ADC（模数转换器）输入阻抗取决于具体型号和配置，但通常在 采样阶段 表现出的等效输入阻抗较低（例如，约 几十kΩ 至几百kΩ，具体以数据手册为准）。这是由于 ADC 内部采样保持电路（包含开关和电容）的工作特性导致的。
关键点：
-
动态阻抗特性：
- 采样阶段：ADC 需要短时间内对输入电压采样，此时等效阻抗较低（可能低至几十kΩ），需要外部信号源能够快速提供足够电流（避免电压跌落）。
- 非采样阶段：输入阻抗较高（可能达数MΩ），此时对信号源影响较小。
-
外部电路设计建议：
- 如果信号源阻抗较高（例如 >10kΩ），建议在 ADC 输入端添加 RC 滤波器（如 1kΩ 电阻 + 100nF 电容），以降低采样期间的动态阻抗影响。
- 对于高阻抗信号源（如分压电路、传感器），建议使用 电压跟随器（运放缓冲） 驱动 ADC 输入。
-
采样时间调整：
- 增大 ADC 的 采样时间（通过寄存器配置），使内部电容有足够时间充电到稳定电压，尤其在高阻抗信号源时需延长。
-
数据手册参考：
- 不同 STM32 系列的 ADC 输入阻抗可能不同，例如：
- STM32F1xx：采样期间等效阻抗约 1kΩ~50kΩ（需结合采样时间）。
- STM32H7xx：可能更低（需查阅具体手册）。
- 应查阅对应型号的《数据手册》或《应用笔记》（如 AN2834），确认具体参数。
- 不同 STM32 系列的 ADC 输入阻抗可能不同，例如：
典型设计步骤：
-
计算最大允许源阻抗：
( R{source(max)} = \frac{T{采样}}{(N+1) \times C_{ADC}} )- ( T_{采样} )：ADC 采样时间（秒）
- ( N )：ADC 分辨率位数（如 12 位对应 ( N=12 )）
- ( C_{ADC} )：内部采样电容（如 8pF）
-
匹配外部电路：确保信号源阻抗远小于 ( R_{source(max)} )，否则需延长采样时间或添加缓冲电路。
示例场景：
- 若信号源阻抗为 100kΩ，建议：
- 使用运放缓冲（如 OPAx）降低输出阻抗。
- 或增大 ADC 采样时间（例如设为 240 个时钟周期）。
建议结合具体型号的官方文档进行设计优化。
使用stm32f407的adc来采集外部电池电压
太大的话则会分压不准确，ADC的输入阻抗会与电阻并联。所以想请教大家STM32的ADC的输入阻抗是多少，外部的分压电阻的阻值如何计算？我从官方看到的ADC的参考电路如下：那个R AIN电阻是必须的吗？再有，那个RADC电阻
帅帅的欧尼酱
2019-05-21 10:00:20
ADC的输入阻抗能达到多大，输入阻抗很大是否更容易受干扰？
关于ADC的疑问： 1、ADC的输入阻抗能达到多大，输入阻抗很大是否更容易受干扰？ 2、从DATESHEET的技术指标如何获得输入阻抗大小？ 3、一般，ADC的输入能承受多大的负电压信号，输入伏电压信号为什么会有输出？
百合子
2023-12-20 07:25:45
输入阻抗和输出阻抗是什么意思？输入阻抗和输出阻抗的区别是什么？
输入阻抗 输入阻抗（input impedance)是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个
2022-12-27 11:38:34
ADC采集输入阻抗的问题及解决办法
以内），工作时必须带有电池电压检测（3.3V-4.2V）。项目是STM32L051做的，电池供电，功耗要求极高。提示：以下是本篇文章正文内容，下面案例可供参考一、ADC采集输入阻抗的问题初始设计是用两个阻值相同电阻分压直接进行ADC采集，阻值1M，由该电路引起的待机电流为4.2/（1000 +10..
billbian
2022-02-23 06:13:24
输入阻抗和输入电容
下图 1 形象的说明了运放的输入端阻抗的特性。主要有两个参数，输入阻抗和输入电容。对于电压反馈型运入，输入阻抗主要由输入级的决定，一般BJT输入级的运放。的共模输入阻抗会大于40M。差模输入阻抗
2020-10-27 09:47:52
输入阻抗和输出阻抗讲解
输入阻抗即输入电压与电流之比，即 Ri = U/I。在同样的输入电压的情况下，如果输入阻抗很低，就需要流过较大电流，这就要考验前级的电流输出能力了；而如果输入阻抗很高，那么只需要很小的电流，这就为前级的电流输出能力减少了很大负担。所以电路设计中尽量提高输入阻抗。
2023-06-25 14:53:59
关于输入阻抗和输出阻抗的理解总结
输入阻抗（input impedance)是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
2023-04-17 09:22:33
输入阻抗和输出阻抗的工作原理
输入阻抗（input impedance)是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
2023-07-25 16:32:52
如何计算集成斩波放大器的ADC失调误差和输入阻抗？
如何计算集成斩波放大器的ADC失调误差和输入阻抗？ ADC失调误差和输入阻抗是评估集成斩波放大器的两个重要参数。在本文中，我们将介绍如何计算这两个参数，并探讨它们对集成斩波放大器性能的影响。 一
2023-10-25 11:50:35
输入阻抗与输出阻抗的概念
在电子学和电路理论中，阻抗是一个核心的概念，它描述了电路对电流的阻碍作用。在电路分析和设计中，我们经常遇到输入阻抗和输出阻抗这两个概念。它们分别代表了电路在输入端和输出端对外部电路的阻碍作用。本文将详细探讨输入阻抗和输出阻抗的概念、特性、计算方法以及在实际应用中的重要性。
2024-05-28 14:33:18
浅析电压探头的输入阻抗
电压探头是电子测量中常用的一种仪器，用于测量电路中的电压信号。它是电子测试仪器的重要组成部分，被广泛应用于电子工程、通信、自动化控制等领域。电压探头的输入阻抗（Input Impedance），是指
2023-06-29 10:31:30
功率放大器的输入阻抗和输出阻抗的关系
输入阻抗（inputimpedance）主要是电路输入端的等效阻抗。如果我们在输入端加一个电压源U并在输入端测量电流I，则输入阻抗Rin为U/I。输入端可以被认为是一个电阻的两端，这个电阻的阻值就是
2022-12-27 17:27:09
输出阻抗与输入阻抗的区别是什么
有关输入阻抗的概念，阻抗是电路或设备对交流电流的阻力，输入阻抗是在入口处测得的阻抗，输出阻抗就是一个信号源的内阻，阻抗越小，驱动更大负载的能力就越高。
2023-07-04 14:34:10
全面剖析阻抗及输入阻抗和输出阻抗
阻抗及输入阻抗和输出阻抗解析 阻抗是电阻和电抗的统称，电阻和电抗最大的差异在于电阻限流（欧姆定律）的同时会消耗电能。而电抗只限流，不消耗电能（不做功）。电阻在直流电和交流电下都有限流作用，而
2021-05-18 09:00:26
运放输入阻抗一般多大
运放输入阻抗一般多大 运放（Operational Amplifier，简称 Op Amp）是一种高性能集成电路，广泛应用于模拟信号处理、信号增益、滤波、计算等领域中。输入阻抗是衡量一个放大器的性能
2023-08-27 14:55:00
功率放大器的输入阻抗和输出阻抗的关系
输入阻抗(input impedance)主要是电路输入端的等效阻抗。如果我们在输入端加一个电压源U并在输入端测量电流I，则输入阻抗Rin为U/I。输入端可以被认为是一个电阻的两端，这个电阻的阻值就是输入阻抗。
2023-02-09 15:55:11
高输入阻抗ADC简化精密测量
LTC2449，真正的轨到轨，高输入阻抗ADC简化了精确的温度测量。 LTC2449通常与热电偶和RTD一起使用
60user10
2020-04-21 10:02:39
单片机的输入阻抗解析
想要实现单片机刚干扰，首先要综合考虑各I/O口的输入阻抗，采集速率等因素设计I/O口的外围电路。一般决定一个I/O口的输入阻抗有3种情况。
2020-06-29 10:13:52
放大器的输入阻抗的模型与应用
）。电池与 MΩ级精密电阻（R1 至 Rn）构成传感网络端口，设计输出电压为式 2-81。其中产生分压的阻抗为 Rm+1 至 Rn 电阻之和。信号处理电路的输入阻抗是模拟开关阻抗 RMUX 与 ADC
hzp_bbs
2021-01-02 08:00:00
为什么放大器为高输入阻抗，低输出阻抗？
为什么放大器为高输入阻抗，低输出阻抗？ 放大器作为电子设备中的重要部件，具有放大电压、放大电流、放大功率等功能。在放大器的设计和应用中，高输入阻抗和低输出阻抗被认为是理想的特性。本文将详细讨论放大器
2023-11-09 15:48:49
电路设计中为什么要尽量提高输入阻抗？
输入阻抗即输入电压与电流之比，即 Ri = U/I。在同样的输入电压的情况下，如果输入阻抗很低，就需要流过较大电流，这就要考验前级的电流输出能力了;而如果输入阻抗很高，那么只需要很小的电流，这就为前
2021-03-02 10:52:02
什么是放大器的输入阻抗参数与应用仿真
在非电量测试中，处理传感器的输出电信号是放大器的重要应用。由于传感器输出阻抗大小不一，在具体设计中需要选择输入阻抗适合的放大器进行阻抗转化，避免因为阻抗问题导致传输信号失真。本篇将讨论输入阻抗的模型与应用
2023-02-22 13:56:25
仪表放大器输入阻抗怎么计算？
仪表放大器输入阻抗怎么计算？ 仪表放大器是一种用于对低电平信号进行放大和增益的电路。在测量和控制电路中，它通常用于放大传感器信号，并将其转换为可以读取或处理的电压或电流。仪表放大器的输入阻抗是一个
2023-09-05 17:39:13

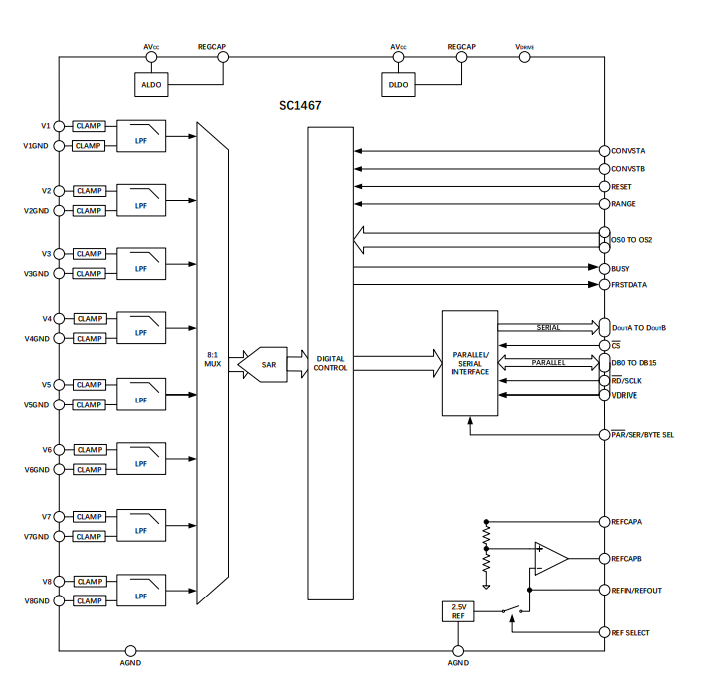

芯炽科技推出八通道16位200kSPS ADC SC1467，具有1MΩ模拟输入阻抗的输入缓冲器
