以下是双联六脚电位器的实物接线说明（附文字图示）。双联电位器相当于两个独立电位器共享同一旋钮，通常用于立体声音量控制等场景，其引脚分为A、B两组（每组3脚）：
引脚布局（实物俯视图）：
┌─────┬─────┐
│ A1 A2 A3 │ 脚位排列规律：
│ B1 B2 B3 │ ► 每组3脚，中间脚（A2/B2）为滑动端
└─────┴─────┘ ► A组=左通道，B组=右通道
▲ ▲ ▲
│ │ │
引脚1 2 3（从左侧标记）标准接线定义：
| 引脚组 | 功能脚位 | 作用 |
|---|---|---|
| A组 | A1（引脚1） | 左声道输入端 |
| A2（引脚2） | 左声道滑动端（信号输出） | |
| A3（引脚3） | 左声道接地端 | |
| B组 | B1（引脚4） | 右声道输入端 |
| B2（引脚5） | 右声道滑动端（信号输出） | |
| B3（引脚6） | 右声道接地端 |
? 关键提示：
- 实物中引脚通常按 1-2-3-4-5-6 一字排列，两组中间有缝隙区分
- 滑动端（A2/B2）接输出线，旋转时电阻值变化
- 接地端（A3/B3）常接电路GND，构成回路
典型应用电路（立体声）：
左声道输入 ────┤ A1 │
│ A2 ├─── 左声道输出（到功放）
左声道GND ────┤ A3 │
右声道输入 ────┤ B1 │
│ B2 ├─── 右声道输出
右声道GND ────┤ B3 │接线验证技巧：
-
用万用表电阻档测量：
- A1-A3 / B1-B3 = 总阻值（如50kΩ）
- A1-A2 / B1-B2 = 旋钮旋转时阻值变化
-
外壳接地：金属外壳通常有额外接地脚，需连接设备金属壳体抗干扰。
建议在实际操作前用万用表确认脚位定义，不同厂商可能存在引脚顺序差异。
8脚电位器怎么测量好坏
测量8脚电位器（特别是双联八脚电位器）的好坏，主要涉及到对其电阻值的检测和调节功能的验证。以下是一个详细的测量步骤，用于评估8脚电位器的性能和健康状况：
2024-09-15 11:24:00
双联电位器的接线方法与注意事项
双联电位器作为一种重要的电子元件，广泛应用于音频设备、调光器以及其他需要调节电流或电压的电路中。这种器件的设计使得用户能够同时控制两个相互独立的电路，提供更灵活的应用选项。接下来，我们将详细介绍双联电位器的接线方法以及在使用过程中的注意事项。
2024-11-05 12:59:07
单联电位器可以用双联替代吗，单联电位器的工作原理
双联电位器具有两个调节轴，而单联电位器只有一个。因此，在替代时需要考虑电路或设备的结构和设计，确保双联电位器能够适应原有的空间布局和连接方式。
2024-02-25 09:37:09
电位器的作用以及接线方式，电位器的应用场合、选用原则
电位器是一种元件，在电路当中应用很广泛，在电路中可以单独使用，也可以与其他电子元器件一起使用并构成具有各种功能的电子电路。电位器的电路符号是“RP”，其实电位器有很多，比如电磁炉电位器、可调电位器、碳膜电位器、立式电位器、单联/双联电位器、单圈/多圈电位器、贴片电位器、密封式电位器、精密电位器等。
2023-02-09 15:00:34
电位器的分类及型号资料分享
电位器 （三）按电阻值变化规律分类：①直线式，②指数式，③对数式 （四）按结构特点分类：单圈，多圈，单联，双联，多联，抽头式，带开关，锁紧型，非锁紧型，贴片式电位器； （五）按驱动方式不同分类：①手动调节电位器，②电动调节电位器。 （六）其它分类方式：①普通，②磁敏，③光敏，④电子，⑤步进电位器
旧念
2021-05-13 06:57:47
探索DS1806数字六联电位器：性能、操作与应用
探索DS1806数字六联电位器：性能、操作与应用 在电子设计中，电位器是一种常见且重要的元件，它能够对电路中的电压、电流进行调节。今天，我们要深入了解一款功能强大的数字六联电位器——DS1806
2026-04-17 10:55:15
分享从简单到复杂的交流接触器常用接线电路图和实物图
今天分享一些交流接触器常用接线电路图和实物图，从简单到复杂。简单的点动这是实物，切勿用于正反转线路点动是最基的。
2019-07-11 10:35:33
不同类型的伯恩斯bourns电位器应用是什么？
X型bourns电位器应用是什么？Z型bourns电位器应用是什么？D型bourns电位器应用是什么？S型bourns电位器应用是什么？半有效电气行程双联同轴bourns电位器应用是什么？
318lxy
2021-06-08 06:07:49
电位器的接线方式、安装方法以及使用选用注意事项
的接线方式、安装方法以及使用选用注意事项。 一、电位器的接线方式 根据电位器的结构和用途的不同，电位器有三种常见的接线方式：单端电位器接线、双端电位器接线和三端电位器接线。 1. 单端电位器接线 单端电位器是最简单的
2023-11-22 17:15:00
只要一个普通电位器，就能实现双联电位器同样的功能

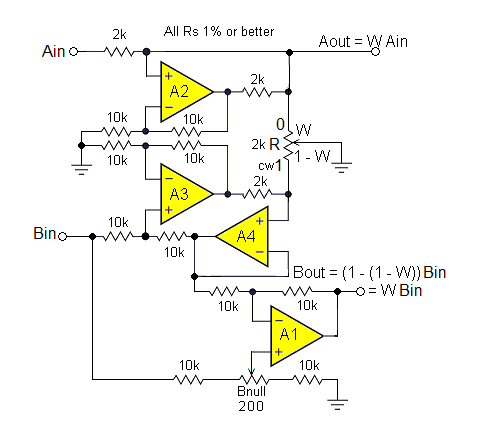

而这一设计思路提供了一种替代方案。它只用一个普通的电位器R来控制两个通道的增益，从而避免了双联电位器的缺点。这里给出了两种实现方式。一种使用四运算放大器（图1），适用于交流和直流信号，另一种使用四个分立晶体管（图2），仅适用于交流信号（例如，20Hz至20kHz音频信号）。
