好的，这里是导柱导套常用规格尺寸表的概述（基于GB、JIS等常见标准）。请注意，具体尺寸可能因制造商、标准、精度等级和应用而略有差异。
导柱导套规格尺寸表 (常用范围)
以下表格列出导柱导套最常见的配合尺寸参数范围：
| 主要参数 | 常用规格范围 (单位：mm) | 说明 |
|---|---|---|
| 公称直径 (D) | Ø12, Ø16, Ø20, Ø25, Ø30, Ø40, Ø50, Ø63, Ø80, Ø100 | 指导柱导套配合处的名义直径。最核心的选型参数。常用尺寸已加粗。 |
| 导柱长度 (L1) | 50 - 500 (或更长) | 安装部分长度以外的导向有效长度。 |
| 导套长度 (L2) | 30 - 150 (或更长) | 有效配合导向长度。 |
| 总长 (L) | L1/L2 + 安装部分长度 | 包含安装端（螺纹孔、凸肩等）在内的总长度。 |
| 配合公差 | H7/g6 (常用滑动配合) | 导套内径 H7 / 导柱直径 g6。这是最普遍的间隙配合公差，确保顺畅滑动又不至于太松。 |
| 安装部分直径 (D1) | D + (0.1mm - 0.5mm) | 通常比公称直径D大一点点，用于与模板过盈或过渡配合。 |
| 安装孔公差 | H7 / J7 (配合精度要求高时) | 与模板安装孔的配合公差。要求高导正精度时需要更紧的配合（如H7/r6） |
| 油槽/油孔 | 有/无 | 是否有用于储存润滑油脂的结构。 |
| 凸肩厚度/高度 | 依据公称直径通常在3 - 10mm范围 | 用于轴向定位。 |
| 螺纹尺寸 (如适用) | M6, M8, M10, M12 | 安装螺钉的规格。 |
重要说明：
- 标准差异性： 不同的国家标准（GB、JIS、DIN、ISO）或行业标准在具体尺寸细节、公差标注上可能有细微区别。即使是同一公称直径，不同标准下的长度系列或公差值也可能不同。
- 精度等级： 导柱导套有不同的精度等级（如IT6, IT7）。精度要求越高，公差范围越严格，制造成本也越高。H7/g6是应用最广泛的、性价比高的选择。
- 材质与硬度： 通常采用高碳合金钢（如SUJ2）制造，表面高频淬火处理，硬度在HRC58以上。内衬类导套材料（如铜合金、含油铸铁）硬度不同，尺寸公差也需相应调整。
- 非标定制： 标准范围以外，供应商也常提供非标尺寸定制的服务。
- 成对选择： 导柱和导套必须成对选择，并确保其公称直径(D)和配合公差（H7/g6）一致。
- 长度比例： 导套的有效导向长度(L2)一般应大于导柱直径(D)的1.5倍（L2 > 1.5D），以保证导向稳定性。导柱伸出长度(L1)通常需长于模具开模行程。
- 安装尺寸： 安装孔的深度、定位肩的尺寸等需要与模具设计图纸匹配。
- 供应商资料为准： 最准确的规格尺寸应以具体选定的供应商（如盘起 MISUMI、德胜等）的产品手册为准。
总结：
对于设计人员和采购人员，公称直径（D） 是最关键的起始选型参数。选定D后，再根据模具结构要求确定长度(L1, L2)，选择标准公差配合（通常H7/g6），并根据安装方式（压入、法兰固定等）选择合适的安装结构和尺寸（D1, 螺纹等）。务必参考具体供应商的最新资料进行最终确认。
希望这个信息全面的表格能帮到您！如果还需要了解具体某个尺寸范围更详细的参数，欢迎继续提问。
非标模胚的导向结构导柱结构-非标模胚定制
，适用于模胚精度要求高、生产批量大的模具。这两种形武的导柱固定孔直径与导套固定孔直径相等，以便两孔能同时加工，确保同轴度，导柱带有油槽，便于润滑，使用寿命较长，模胚形式的导柱、导套尺寸推荐值，更具有特点。在
正品模胚
2019-07-30 11:14:34
深圳龙岗模架厂：常见模架种类有哪些？
模具在使用过程中上、下模装反，导柱、导套尺寸必须采用一大一刀、中间导柱模架只能纵向送料，一般用于单工序冲模、复合模或两工位的级进模中。3.不通孔套板模架 此模架定模部分由定模套板和导柱组成;动模部分由动
正品模胚
2019-11-13 14:25:39
标准模架一般都由哪些部分组成？
，均可采用此种方法。常用于批量小而品种多的冲压件生产。二、导柱和导套。是引导模具行程的导向元件。标准模架加工设备主要是铣床，磨床，钻床。铣床，磨床加工6个面光亮至规定尺寸。钻床将模架上的精密度要求不高的孔
正品模胚
2023-02-28 11:53:37
标准模胚的尺寸的选择及成型
标准模胚的尺寸的选择及成型标准模胚的尺寸系列很多，应选用合适的尺寸，如果尺寸过小，则有可能使标准模胚强度或刚度不够，或者螺孔、销孔、导套（导柱）的安放位置不够；如果尺寸过大，则不仅使成本提高，还可
正品模胚
2019-07-29 11:37:02
常见LED封装尺寸表
结合上表做一些简单的说明，举例说明 LED 贴片常见的规格型号及其含义：0603、0805、3528，5050 是指表贴型 SMD LED 的尺寸大小，也就是对应的规格。
2022-07-26 15:18:51
常见模胚的其中两种基本样式
类型，方便大家区分。1、不穿小孔的套板模胚。这种模架固定模型部分的构成部件是定模套板以及导柱。动模结构的构成部分是动模套板、导套、垫块以及座板。推出机构的构成部件包含了推板、推板导柱以及导套、复位杆和推杆固定
正品模胚
2023-03-23 16:14:25
电线的规格与其直径之间，如何选择合适的线规尺寸？
电线的规格与其直径之间，如何选择合适的线规尺寸？-藤仓自动化 了解家里或办公室的电线规格可能不是你现在感兴趣的事情，但和其他事情一样，掌握基本知识可能会有帮助。接线应该总是留给专业和有执照的电工，但
小红花888
2023-01-16 14:37:33
标准模胚尺寸的测定有什么注意事项？
胚尺寸的测定有什么讲究？1、标准模胚的模胚厚度H和注射机的闭合距离L对于不同型号及规格的注射机，不同结构形式的锁模机构具有不同的闭合距离。2、开模行程与定、动模分开的间距与推出塑件所需行程之间的尺寸
正品模胚
2022-11-08 14:19:19
贴片电感规格尺寸对应用有影响吗
贴片电感规格尺寸对应用有影响吗编辑：谷景电子贴片电感作为现代电子设备中应用非常广泛的一种电子元器件，我们在做贴片电感选型的时候一定会关注它的规格尺寸参数。你知道贴片电感规格尺寸对它的应用有
2024-01-28 16:43:00
导丝破裂工装
2023-02-16 16:23:23
一文看懂工字电感规格尺寸越大越好吗
一文看懂工字电感规格尺寸越大越好吗 编辑：谷景电子 工字电感是应用比较广泛的一种电感产品，大家对于工字电感的选型也是有比较多的疑问，就比如它的规格尺寸。总有人会问工字电感的规格尺寸是不是越大越好
2023-02-27 11:54:23
贴片电容各规格的尺寸标准
贴片电容作为电子电路中的重要组成部分，其规格和尺寸标准对于电路设计和性能具有重要影响。以下是对贴片电容各规格尺寸标准的详细介绍： 一、贴片电容的常见规格和尺寸 0603型：尺寸为1.6mm
2024-05-27 14:32:07
轻触开关常见的规格尺寸
轻触开关尺寸大小有很多种，其中尺寸一样的情况下还要看高度，许多系列看起来一样，高度却不一同。下面列举几种最具有代表性的尺寸。 主要规格有： 环保耐高温 贴片式 直插 侧插式 大/中/小龟型 笑脸
2022-08-09 17:21:54
隔离变压器的尺寸和规格怎么确定
确定隔离变压器的尺寸和规格，需要综合考虑设备的额定容量、电压等级、耐压等级、温度等级、绝缘等级、尺寸重量等参数来决定变压器的性能、安全性和适用性，以下是对隔离变压器的尺寸和规格如何确定的详细解析：
2025-04-27 15:45:55
三坐标微米级测量精度，高精度检测液压支架导向套的几何公差尺寸
Mars Classic 10158 三坐标测量机可以测量各种复杂几何特征，满足客户对阀体全尺寸检测的需求；能实现微米级的高精度测量，满足导向套关键尺寸的高精度检测需求；自动测量程序可以快速完成所有测量任务，大大提高检测效率。
2025-07-10 13:33:57
有图晶圆关键尺寸及套刻量测系统助力半导体产业发展
有图晶圆关键尺寸及套刻量测系统可对Wafer的关键尺寸进行检测，对套刻偏移量的测量，以及Wafer表面3D形貌、粗糙度的测量，包括镭射切割的槽宽、槽深等自动测量。300*300mm真空吸附平台，最大
2022-04-08 16:32:18
深圳非标模胚主要用在哪些领域？
变化,标准化后加工起来非常方便,模胚厂可以先加工好各种大小不同规格的模胚零件(模板,导柱)等,非标模胚再根据客户需要组成一套一套的模胚加工
正品模胚
2019-11-08 12:30:00
AKH-0.66Z-3×Φ35电流互感器有哪些规格尺寸
AKH-0.66Z-3×Φ35电流互感器有何特点？AKH-0.66Z-3×Φ35电流互感器的使用环境怎样？AKH-0.66Z-3×Φ35电流互感器有哪些规格尺寸？
fhbding
2021-08-12 06:09:17
电脑按键四导柱热熔机的特点以及应用的介绍
领域。针对多粒螺母压入，塑胶柱铆合，成型专业之机种，具有快速、经济、节能、环保、高质量等优点。多用于电子电器行业！ 电脑按键四导柱热熔机特点： 1、电脑键盘热熔机使用铝型材机架，机身轻巧，移动便捷，并且结构巧
2020-12-16 11:44:12
TO247封装结构与尺寸表
、IGBT、可控硅、电源模块、整流桥、功率电阻等领域工艺与技术已经趋于完善。 TO-247-3L封装结构与尺寸表 TO-247-2L封装结构与尺寸表 TO247安装注意事项： TO247
一只耳朵怪
2020-09-24 15:57:31
解密模块数据表的尺寸大小
相信大多数人很多时候在还未读完“条款和适用条件”的时候就点击了“同意”。既然如此，为何要花费这么多时间去阅读那些繁冗的条文呢？同任何重要的文件一样，数据表也有条文——1页的规格说明， 20页的条文
dgfdf
2022-11-14 06:17:33
热收缩管的规格尺寸解读
热缩套管由于加热收缩功能，所以会有两个内径，一个是收缩直径前，另一个是收缩直径，许多人先知道热管使用者无法区分收缩或收缩的尺寸，因为热管制造商小化妆可以负责任地告诉你：热管规格尺寸是指收缩前的内径。
2022-02-26 15:55:41

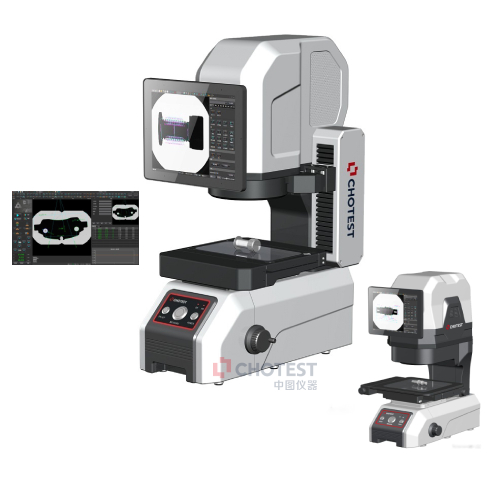

电子闪测仪规格尺寸
