好的，这是交流接触器的接线图解及详细说明。图解采用标准的电气符号和文字说明：
交流接触器接线图解
主电路 (动力部分 - 通断负载)
┌──────────────────┐
│ 熔断器 │
L1(相线) -----[ FU1 ]--------┬--------------------------→ U1 ---> 负载 (如电机U)
L2(相线) -----[ FU2 ]--------┼--------------------------→ V1 ---> 负载 (如电机V)
L3(相线) -----[ FU3 ]--------┴--┬----------------------→ W1 ---> 负载 (如电机W)
│
[ KM ] (主触点3组常开)
│
N(零线) ----------------------┴------------------------------------> N ---> 负载 (电机中性点/单相负载另一端)
控制电路 (操作部分 - 控制线圈KM)
┌──────────────────┐
│ 熔断器 (可选，或共用主熔断器) │
控制电源Lc ------ [ FU4 ] --------┬-------------------------→ 热继电器常闭触点 FR (NC)
│
└---------► 停止按钮 SB1 (NC)
│
└---------┬-----------► 启动按钮 SB2 (NO) -----┐
│ │
└---------------------------► 接触器辅助触点 KM (NO) --┘
│
控制电源Nc 或 地线PE) -----------------------------------------------◄-------------------------- 接触器线圈A2
│
[ KM ]
│
控制电源Lc 或 另一相) ----------------------------------------◄-------------------------- 接触器线圈A1
辅助触点部分 (信号/连锁)
┌────── KM (NO) ──────┐ (用于自锁或指示等)
│ KM (NC) │ (用于互锁或状态反馈等)
└────────────────┘图解说明：
-
主电路 (动力电路)：
- 目的：直接控制主电源到负载（如电机）的通断，承载大电流。
- 组成：
- 输入端：
L1,L2,L3,N通常来自电源开关或断路器下口。三相电源接 L1/L2/L3，单相电源接 L1 (或 L2/L3 任一) 和 N。 - 熔断器
FU1-FU3(可选但推荐)：保护主电路短路。有些设计可能主开关已有保护，或用断路器代替。单相只接一路。 - 接触器主触点
KM：接触器内部通常有 3 组主触点（用于三相）或 1/2 组（用于单相）。它们都是常开(NO)触点，由线圈控制闭合。 - 输出端：
U1/V1/W1连接到负载（如电机的 U/V/W 端子）。单相负载接到 U1 和 N。
- 输入端：
- 路径：电源 → 熔断器 → 接触器主触点 → 负载 → 回电源 (零线或另一相)。
- 要点：主触点容量必须 ≥ 负载额定电流。端子紧固非常重要。
-
控制电路 (操作电路)：
- 目的：给接触器线圈
KM供电以控制主触点的吸合/断开。承载小电流。 - 电源：
- 控制电路电压应与接触器线圈电压一致（常见 24V, 110V, 220V, 380V）。务必查看接触器线圈铭牌标识 (
A1/A2端子的电压要求)！ - 控制电源 (
Lc) 和零线 (Nc) 或保护地线 (PE) 可以单独提供，也可以从主电源通过变压器、开关电源获得，或直接从主电路同一相线和零线获取（需确认电压等级匹配线圈电压）。
- 控制电路电压应与接触器线圈电压一致（常见 24V, 110V, 220V, 380V）。务必查看接触器线圈铭牌标识 (
- 主要元件及功能：
- 控制熔断器
FU4(可选)：保护控制电路。 - 热继电器常闭触点
FR (NC)(如果使用热继电器)：作为过载保护，负载过载时断开，切断线圈回路。 - 停止按钮
SB1 (NC)：常闭触点，按下时断开，使线圈失电。 - 启动按钮
SB2 (NO)：常开触点，按下时闭合，给线圈供电。 - 接触器辅助常开触点
KM (NO)：与启动按钮并联，实现自锁 (自保持)功能。 - 接触器线圈
KM：A1和A2是线圈的两个接线端子。当线圈得电时，产生磁场吸合所有常开触点（包括主触点和辅助触点）；失电时触点断开。
- 控制熔断器
- 经典的自锁控制回路工作过程：
- 启动：按下
SB2 (NO)，电流经FU4 -> FR(NC) -> SB1(NC) -> SB2(NO) -> KM线圈（A1->A2）形成回路 → 线圈得电，主触点吸合（负载得电运行），辅助常开触点KM(NO)同时吸合。 - 自锁（保持）：松开
SB2后，电流改经FU4 -> FR(NC) -> SB1(NC) -> [KM(NO)] -> KM线圈（A1->A2）保持畅通 → 线圈持续得电，负载保持运行。 - 停止：按下
SB1 (NC)，回路在SB1处断开 → 线圈失电 → 所有主触点断开（负载断电停止），辅助触点KM(NO)断开 → 松开SB1后回路也不能自动恢复（直到下次按下SB2）。 - 过载保护：如果负载过载，热继电器
FR动作，其常闭触点FR(NC)断开 → 切断控制回路 → 线圈失电 → 主触点断开 → 负载断电。
- 启动：按下
- 目的：给接触器线圈
-
辅助触点部分：
- 接触器除了主触点外，还带有额外的、容量较小的辅助触点（通常有常开
NO和常闭NC几组）。 - 用途：
- 自锁：如上图所示，用一组
NO触点并联在启动按钮两端。 - 状态指示：接指示灯显示接触器吸合/断开状态。
- 互锁：在控制多台设备需要安全互锁时（如正反转控制），用另一接触器的辅助常闭
NC触点串联在本接触器的控制回路中，防止同时得电。 - 逻辑控制/联锁：传递状态信号给 PLC 或其他控制系统。
- 自锁：如上图所示，用一组
- 使用辅助触点时，需明确区分常开 (
NO) 和常闭 (NC)。
- 接触器除了主触点外，还带有额外的、容量较小的辅助触点（通常有常开

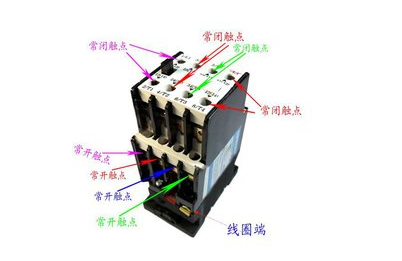

关键接线端子标识 (接触器本体)：
- 主触点 (大螺丝端子)：通常标有
1/L1,3/L2,5/L3(进线端)；2/T1,4/T2,6/T3(出线端)。不同型号略有差异，接线图为准。 - 线圈：
A1和A2。通常A2也可能标为14或其他。关键：这两个端子必须接符合线圈额定电压的控制电源。 - 辅助触点 (小螺丝端子)：通常标有数字编号，如：
- 常开 (
NO)：13-14(常用作自锁) - 常闭 (
NC)：21-22 - 常开 (
NO)：53-54 - 等等。务必查看接触器侧面盖板内的触点状态图确认！
- 常开 (
重要安全注意事项：
- 断电操作：接线前，务必确保主电源和控制电源已完全断开并上锁挂牌！
- 确认电压：再三确认控制电路的电压与接触器线圈 (
A1/A2) 上标注的额定电压完全一致！接错电压会烧毁线圈。 - 紧固端子：所有接线端子都必须可靠压紧，使用合适的工具（螺丝刀）。
- 接线规范：使用符合规格的电线，走线整齐，避免拉扯挤压。必要时套线号管标识。
- 区分线径：主电路和控制电路电线截面积差异很大。
- 可靠接地：确保负载设备外壳和控制柜柜体良好接地（保护地线
PE）。 - 先测试：首次通电前，最好断开主电路负载，只测试控制回路（按启动按钮能听到接触器吸合的“咔哒”声，辅助触点动作正常，按停止按钮能断开）。测试正常后再接通主电路负载。
- 选型正确：接触器主触点额定电流必须大于或等于负载的正常工作电流。对于电机，要考虑启动电流的影响。
常见变型：
- 单相负载：主电路只需接 1 组或 2 组主触点（L 进 → 主触点KM → L出， N 直通）。
- 无自锁控制 (点动)：去除并联在
SB2两端的自锁触点KM(NO)。按下按钮SB2运行，松开停止。 - 使用继电器控制：PLC 或其它继电器模块的输出点控制接触器线圈，PLC的输出点代替图中的
SB2和自锁电路（由PLC程序实现自锁逻辑）。 - 正反转控制 (互锁)：需两个接触器 (
KM1,KM2) 和三个按钮 (停止SB1,正转SB2,反转SB3)，通过辅助NC触点实现电气互锁。主电路需要调换相序。 - 不同电压的线圈：注意接线端子的标识（如
A1,A2,14等）和实际连接点。
总结：
理解接触器接线关键在于区分 主电路（大电流通路） 和 控制电路（小电流逻辑控制）。主电路通过接触器的大主触点控制负载通断。控制电路通过按钮、开关等元件控制线圈（A1/A2）的得电与失电。自锁功能（利用接触器自身的 NO 辅助触点实现）是最核心的控制逻辑之一，使设备能持续运行。接线时务必仔细核对线圈电压并遵循安全规程。
希望这个详细的中文接线图解和说明能帮到你！在实际接线前，强烈建议查阅你手中具体型号接触器的官方产品手册或本体上的接线图。
