关于STM32F401CCU6开发板的原理图，需要明确以下几点：

没有统一的“官方”开发板原理图： STM32F401CCU6 本身是一款具体的MCU芯片型号。不同的厂商或开发者会基于这颗芯片设计自己的开发板（Evaluation Board, Dev Kit）或核心板（Core Board）。因此，原理图取决于你具体使用的是哪一款开发板。
常见基于STM32F401CCU6的开发板及原理图来源：
- ST官方开发板：
  - NUCLEO-F401RE: 这是ST官方最流行的开发板之一，使用的MCU是STM32F401RET6（LQFP64封装），与STM32F401CCU6（UFQFPN48封装）封装不同，引脚不兼容。所以不能直接使用F401RE的原理图。
  - STM32F4-DISCOVERY (STM32F401C-DISC1): 这款官方探索板使用的MCU正是STM32F401CCU6 (UFQFPN48)。这是最匹配的选择。
    - 原理图获取：访问ST官网，搜索 “STM32F401C-DISC1” -> 进入产品页面 -> 通常可以在“Design Resources”或“Tools and Software”选项卡下找到 “Board Schematics” 或类似的链接下载PDF原理图。也可以在 ST的STM32官网查找开发板资源。
- 第三方流行核心板：
  - WeAct Studio BlackPill (黑色妖板) - F401CCU6版本：这是国内非常流行的基于STM32F401CCU6的微型核心板。
    - 原理图获取：访问WeAct Studio的GitHub仓库 (例如：https://github.com/WeActTC ) 或他们的网站/淘宝店页面，查找 “BlackPill”, “F401CC” 或 “STM32F401CCU6” 相关的资料，通常提供原理图 (PDF或源文件如KiCad, Altium)。搜索 “WeAct BlackPill F401CC schematic” 通常能找到。常见版本原理图链接（请以官方最新为准）：https://github.com/WeActTC/MiniSTM32F4x1 （查找schematic目录下的PDF）。
  - 其他厂商核心板 (如正点原子、野火等也可能有基于F401CCU6的型号)：如果你使用的是这类板子，需要到对应厂商的官网或资料下载中心，根据你的核心板具体型号搜索原理图。
- 用户自定义开发板：如果是自己设计或有特定来源的板子，原理图需要找提供该板子的厂商或个人索取。
如何在网上搜索原理图：使用搜索引擎（如百度， Google）搜索以下关键词组合，替换 [] 中的内容：
- [你的开发板具体型号] schematic 例如： stm32f401c-disco1 schematic 或 weact blackpill f401cc schematic
- stm32f401ccu6 development board schematic
- stm32f401ccu6 [核心板厂商名，如weact] core board schematic
STM32F401CCU6芯片自身的关键参考：即使找不到完全匹配的开发板原理图，以下官方文档对于理解芯片连接至关重要：
- STM32F401xC Datasheet：包含详细的引脚定义（Pinout）、引脚功能描述（Pin functions）、电气特性、封装信息等。是硬件设计的基础。去ST官网搜索下载。
- STM32F401 Reference Manual：包含芯片内部结构、所有外设的详细寄存器描述、电气特性、时钟树等。对于深入理解原理图中外设的连接和配置是必须的。去ST官网搜索下载。
- 应用笔记（AN）：特别是AN4488 (Getting started with STM32F4xxxx MCU hardware development) 提供了基于STM32F4的通用硬件设计指南，对理解开发板设计的常见做法（如供电、复位、时钟、调试接口、启动模式）非常有帮助。

总结与建议：

确认你的开发板型号：这是最关键的一步！看看板子上有没有明确的丝印型号 (如 STM32F401C-DISCO, BlackPill F401CC 等)。
根据型号查找原理图：
- 如果是 STM32F401C-DISC1：直接去 ST官网 下载。
- 如果是 WeAct BlackPill (F401CC)：去 WeAct的GitHub仓库 或官网下载。
- 如果是其他商业核心板：去 对应厂商官网/资料站 下载。
- 如果是未知/自定义板子：联系提供方索取。
利用好官方文档：即使没有完美的开发板原理图，Datasheet 和 Reference Manual 也是设计和理解电路的核心依据。
搜索技巧：在网上搜索时，务必包含具体的 开发板型号 或 核心板厂商名称 以及 “schematic” 关键词。避免只搜索“stm32f401ccu6原理图”，结果通常不精准。

请先确认你手头的开发板具体型号，然后按照上述指引查找对应的原理图。

STM32F401CCU6开发板

STM32F401CCU6 411CEU6开发板 32F4核心小系统板学习板

2023-04-04 11:05:04

如何去识别STM32F401CCU6 / STM32F411CEU6核心板的真假呢

STM32F401CCU6 / STM32F411CEU6核心板的优点有哪些？如何去识别STM32F401CCU6 / STM32F411CEU6核心板的真假呢？

kszdj113 2021-10-15 09:12:37

STM32F401CCU6 / STM32F411CEU6 核心板

STM32F401CCU6 / STM32F411CEU6 核心板WeAct Studio 微行工作室出品资料链接：

kszdj113 2021-08-04 08:59:32

STM32F401CCU6踩坑注意事项

STM32F401CCU6踩坑注意事项STM32F401CCU6与STM32F103C8T6相比，引脚基本上完全兼容，但是有一个引脚（PB11）必须注意，否则会引起单片机个工作不稳定，甚至不能正常

云中云 2021-08-20 07:28:11

怎样使用STM32F103和STM32F401CCU6进行ADC采样

使用STM32F103和STM32F401CCU6对双轴摇杆(两个电压通道)进行ADC采样并通过DMA读取数值STM32 ADC(模数转换)工作模式单次转换模式In Single

小芳 2021-12-13 06:19:44

怎样将RT-Thread Nano移植到STM32F401CCU6上呢

将RT-Thread Nano移植到STM32F401CCU6使用RT-Thread(后面简称RTT)是一次偶然的机会，之前并没有使用过嵌入式操作系统，一直使用前后台的方式实现单片机的程序处理，后来

xymbmcu 2022-02-11 07:20:05

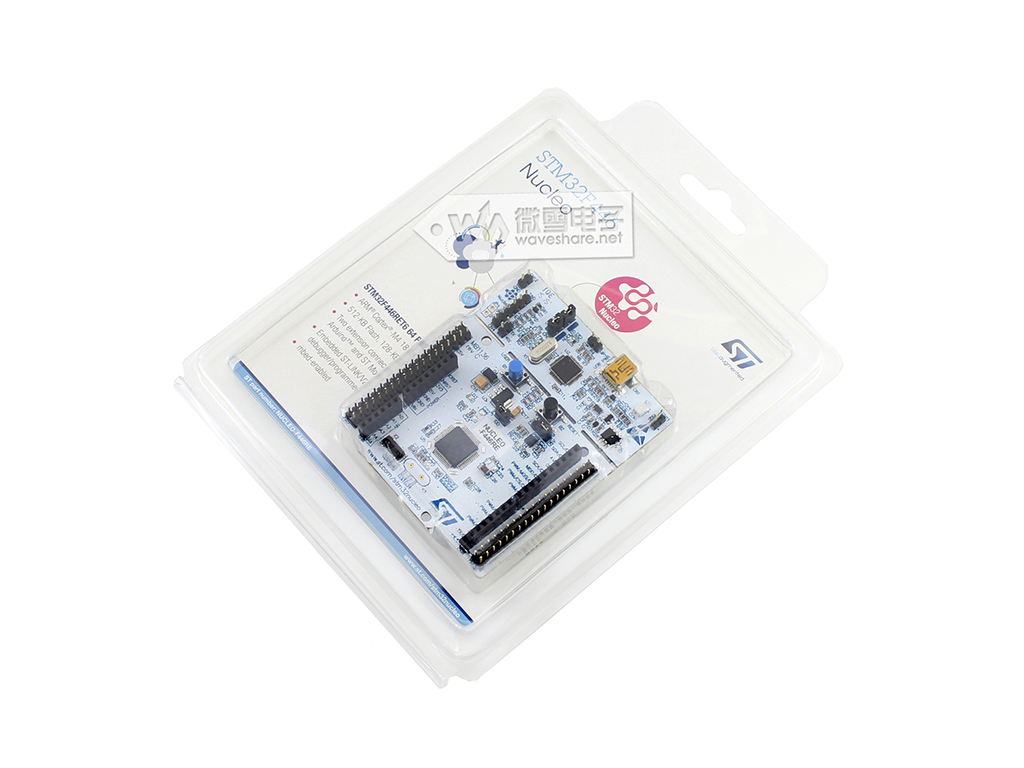

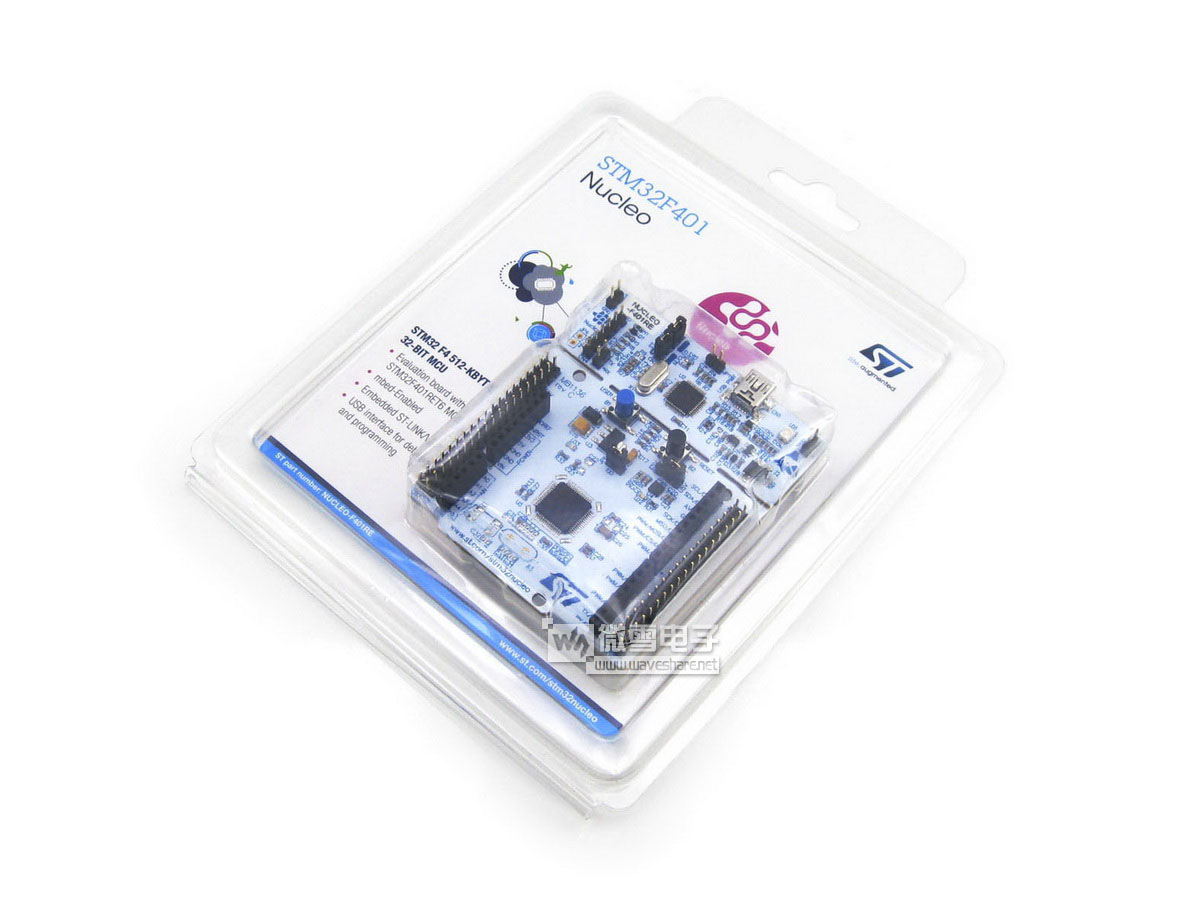

微雪电子STM32F401RE开发板简介
