绘制电气图的规则主要依据国家标准(如 GB/T 系列标准)和国际电工委员会标准(如 IEC 60617 等),旨在确保图纸清晰、准确、规范,便于设计、施工、维护和理解。以下是绘制电气图的核心规则:
-
遵循标准规范:
- 使用国家或行业规定的统一标准和图例符号。中国主要依据 GB/T 4728《电气简图用图形符号》 系列标准(对应国际标准 IEC 60617)。注意新旧国标(如 GB/T 4728 与旧 GB 4728)的区别,优先采用最新标准。
- 图纸的绘制方法遵循 GB/T 6988《电气技术用文件的编制》 系列标准(对应 IEC 61082)。
-
使用规范的图形符号:
- 所有电气元件(电阻、电容、开关、继电器线圈和触点、电机、变压器、仪表等)必须使用标准图例符号表示。
- 符号大小、方向应符合标准,同一元件在不同图纸或同一图纸的不同位置应保持一致性(如继电器线圈和触点)。
- 能清晰区分常开触点、常闭触点、延时触点等不同状态。
- 区分不同种类的连接(导线连接点、不连接交叉线)。
-
清晰标注与标识:
- 元件标识: 每个元件应有唯一的文字标识符(代号),如 KM1 (接触器1)、KT (时间继电器)、SB1 (按钮1)、QF (断路器)、M1 (电机1) 等。遵循相关标准或约定(如参照 GB/T 5094)。
- 导线标记/线号: 重要导线(特别是主回路、跨接线)应有编号或标记(线号),便于接线和查线。标记应清晰、连续、易读。
- 端子标识: 端子排上的端子应有清晰的编号。
- 参数标注: 关键元件(如电机功率、额定电流;电阻值、功率;电容值、电压;断路器额定电流)应在图纸上或元件附近标注清楚。
- 图纸标识: 图纸应有图号、图名、比例(系统图、框图通常不按比例,位置图、接线图需要比例)、设计/制图/审核/批准签名、日期、版本号等。
- 项目标识: 大型项目应有项目名称和设备位号标识。
-
布局合理、条理清晰:
- 功能分区: 按功能或系统区域划分图纸(如动力回路图、控制回路图、照明图、PLC I/O 图等)。
- 信号流向: 主电路(动力回路)一般从上到下绘制;控制回路通常从左(电源)向右(执行元件)绘制。信号流向(如电流方向、逻辑流程)应尽量清晰。
- 减少交叉: 尽量减少导线的交叉,交叉无法避免时需清晰区分(如用跨越符号)。
- 对齐排列: 元件和导线宜整齐排列,同类元件对齐,保持图纸美观易读。
- 简化表示: 对于重复结构或复杂部分,可使用框图、简化画法或“详见某图号”的方式。
-
接线图规则:
- 相对位置: 元件位置布置应尽量接近实际设备布局或柜内布置,便于查找和接线。
- 真实连接: 接线图应明确显示所有电气连接点、导线、端子、连接器,以及对应的线号、端子号、连接器号等。
- 线束表示: 成束电缆或导线可用单线加标记表示,并注明根数或线号范围。
- 接线点标识: 每个元件的接线端子应与原理图标识一致,接线点需清晰标注端子号或引脚号。
-
主回路与控制回路分开:
- 通常将承载大电流的主回路(如电机供电、变频器输入输出)与控制小电流的信号处理回路(PLC、继电器控制)分开绘制,避免混淆。
-
可读性与层次性:
- 对于复杂系统,采用层次化的结构:总图/单线图 -> 系统图/功能图 -> 详细原理图/电路图 -> 位置图/布置图 -> 接线图/接线表。
- 字体大小适中、清晰易读。
- 适当使用线宽区分主回路(粗线)和控制回路(细线)。
-
安全标识:
- 标注高压危险区域、安全接地符号等。
- 明确表示安全相关的器件和措施(如急停按钮、联锁装置、安全继电器等)。
-
与实际一致:
- 任何修改后,图纸必须及时更新,确保图纸状态与实际设备电气状态完全一致。
简单口诀:
- 符号要标准: 标准符号不能改。
- 标识要清晰: 设备线号都标对。
- 布局有条理: 功能分区路径顺。
- 标注要完整: 参数位置别漏掉。
- 图纸要一致: 总图分图要对上。
- 更新要及时: 改完设备图跟上。
遵循这些规则绘制出的电气图,才能成为有效沟通和指导电气工作的技术语言,保证工程质量和安全。实际绘图时,务必结合相关的具体国家标准(如 GB/T)和项目规范。

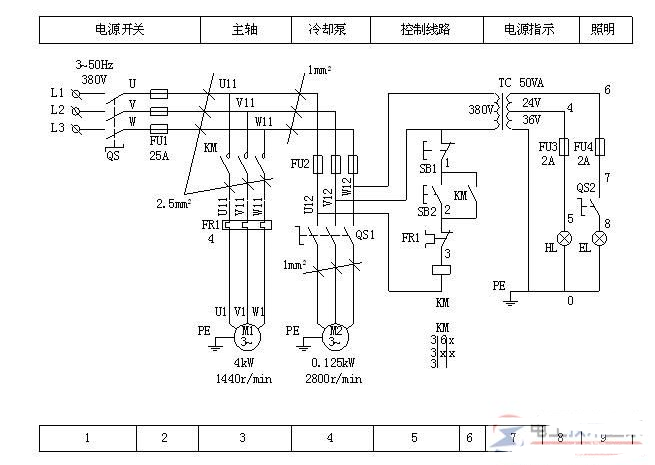

电气工程图绘制的规则是什么(常用低压电器图形符号)
电气工程图的定义:采用国家标准规定的电器图形文字符号绘制而成的,用以表达电气控制系统原理、功能、用途以及电气元件之间的布置、连接、安装关系的图形。
2023-08-15 12:28:44

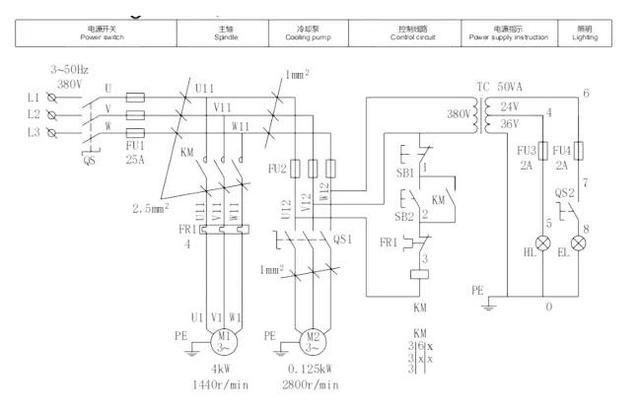

电气控制电路图的绘制规则
电气控制电路图是一种特殊的工程技术专业技术图,为了便于交流与沟通,在绘制时必须遵守统一的规则,这就是国家标准。我国标准局参照国际电工委员会(IEC)在1984年颁布的有关文件,制定了《电气图用图形
2020-10-03 17:50:00
电气图纸绘制的一般规则
一、电气图纸绘制的一般规则 1、电气图图纸的格式一般由边界线、图框线、标题栏、会签栏组成。 2、用来记录图样的名称、图号、张次、更改和有关人员签署等内容的栏目称为标题栏。标题栏相当于图纸的铭牌,位于
2023-09-15 16:15:36
介绍关于电气控制电路图识读的方法

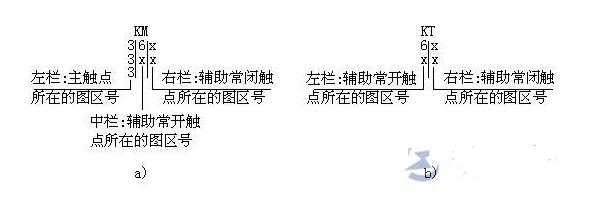

本文主要介绍关于电气控制电路图识读的方法,以及具体各个部分的规则要求。主要介绍有:(1)电气控制电路图的分类与概述绘制(2)电气原理图的基本规则(3)电路编号及图区划分(4)电器元件符号位置的索引(5)电器元件布置图(7)电器元件布置图设计原则(8)电气安装接线图(9)绘制电气安装图的主要原则
ze55me
2021-10-29 06:31:28

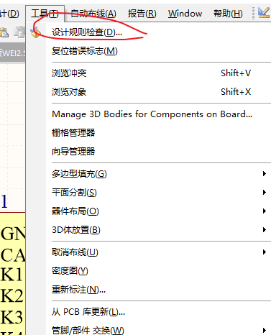

什么是电气规则的检查
对于Altium Designer来说,在所有的布局,布线,铺铜都完成之后,也就完成了初步的设计工作,接下来就是进行电气规则的检查了。 什么是电气规则的检查呢? 电气规则检查包括很多内容,比如说丝印
2023-11-06 15:17:35

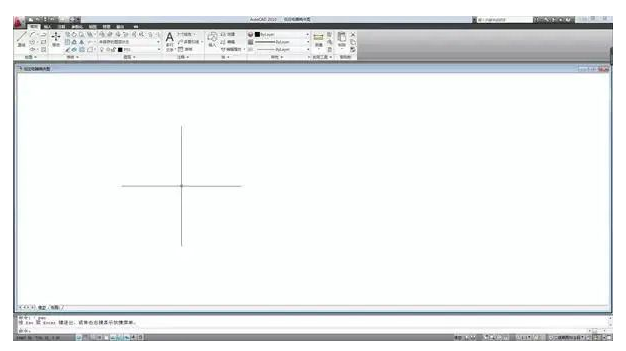

教你们怎样用CAD绘制漂亮电气图
