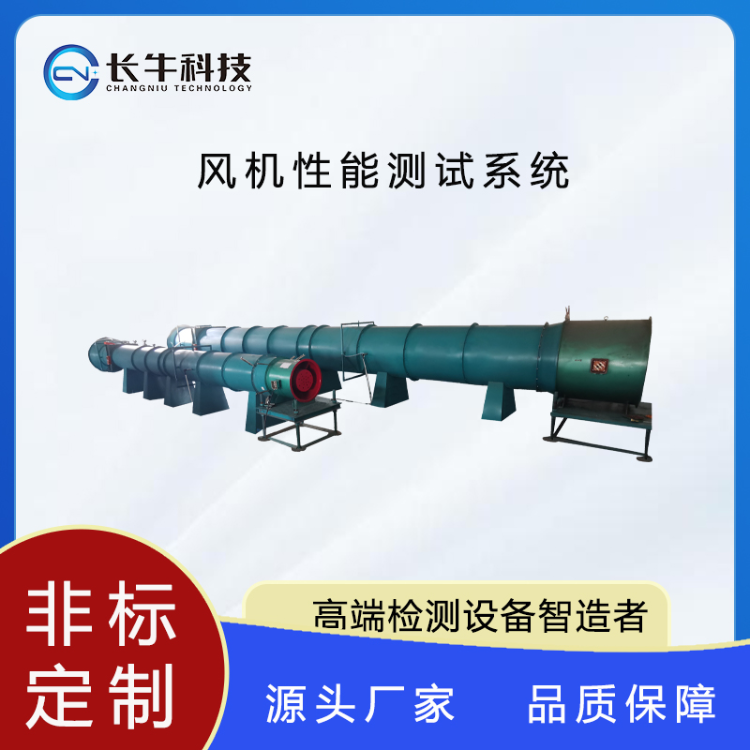

风机风量性能测试台

好的，风机风量性能测试台是用中文对 Fan Airflow Performance Test Rig 或 Fan Air Volume Test Bench 的称呼。

风机风量性能测试台（中文名称及解释）

这是一个专门设计用于测量、评估和验证风机（风扇）在特定条件下风量（单位时间内输送的空气体积，常用单位如 m³/h, CFM）和其他关键性能参数的专用试验设备系统。

核心目的： 获取风机的性能曲线（主要风量 vs 静压/全压、风量 vs 功率、风量 vs 效率），验证其是否符合设计要求或相关标准（如国标 GB/T、国际标准 ISO、AMCA 标准等）。

主要构成部分（中文）：

风室或风道系统：
- 进气风室/风道： 风机进气端连接的、结构规范且密闭性良好的通道。可能包含整流格栅来稳定气流。
- 出气风室/风道： 风机出气端连接的通道。通常会有一个可调节的节气装置（如多孔板、锥形阀、调风门等），用于在风机出口侧人为制造不同的阻力（即不同的背压）。
- 标准测量段： 在风道的特定位置，设计有横截面恒定、平直长度足够、内壁光滑的部分，用于精确测量气流参数。常见类型包括：
  - 风室法： 一个大而密闭的腔室（进气风室或出气风室），通过测量腔室壁面的静压差和喷嘴特性等来计算风量。
  - 风管法： 在直风道内测量截面的平均动压（皮托管阵列或类似风速计）来推算流量。
  - 喷嘴法： 在风道中安装标准化的流量喷嘴阵列，通过测量喷嘴前后的压差来计算流量（最常用且精度较高）。
测量系统 (核心)：
- 风量测量装置： 最关键的部分。根据所用方法配备相应设备：
  - 标准喷嘴及压差传感器（用于喷嘴法）
  - 皮托管或多点风速探头及压差/风速传感器（用于风管法）
  - 风室测压接口及微压差传感器（用于风室法）
- 压力测量：
  - 静压测点： 安装在风机进气口、出气口法兰或测量段壁面上的测压孔，连接压力传感器（如静压探头+微压差传感器），测量风机进、出口静压以及各测量段压差。
  - 动压测量： (用于风管法) 皮托管阵列测量平均动压。
  - 全压测量： (也可通过静压+动压计算得到)。
- 功率测量：
  - 电参数测量仪： 精确测量风机输入的电功率（电压、电流、功率因数），用于计算效率（输出功率/输入功率）。
  - 转矩转速仪： (主要用于轴流风机或需要直接测功时) 测量主轴扭矩和转速，计算轴功率。
- 温度/湿度传感器： 测量进气空气的干球温度和相对湿度（或露点温度），用于将测量结果修正到标准空气状态。
- 转速传感器： 测量风机主轴转速 (RPM)，用于性能修正和对比。
控制系统：
- 节气调节系统： 电动或气动执行机构，控制节气装置的开度，从而稳定或调整到不同的测试工况点（不同的出口阻力）。
- 风机驱动系统： 驱动风机运行的变频电机或其他调速驱动系统，可按需设定或改变风机转速（N）。
- 数据采集系统： 接收来自所有传感器的信号（电压、毫伏、4-20mA等），将其转换为物理量（流量、压力、功率、转速、温度等）。
- 测试控制软件： 核心控制平台。
  - 设置测试标准、测试点（通常覆盖风量从“自由进/自由出”到“完全阻塞”的范围）、参数修正方法（如标准空气密度修正）。
  - 控制节气装置的调节，使其在目标工况点达到稳定流态。
  - 采集并处理实时数据。
  - 自动计算风量、静压、全压、效率等性能参数。
  - 实时显示并记录数据，生成性能曲线和测试报告。
辅助设备：
- 风机安装架或安装夹具。
- 整流格栅（确保气流均匀稳定）。
- 安全防护装置（如急停按钮、防护网罩）。
- 温湿度控制环境（如需）。

工作原理简述： 风机安装在测试台上，按标准连接进/出风道。控制系统设定目标工况（如固定转速N下的某个目标静压Ps或目标风量Q）。节气装置动作，增加或减小出口阻力。待气流稳定后，数据采集系统同步记录该工况点的所有传感器信号（喷嘴压差ΔPn、风机进/出口静压Ps_in/Ps_out、风机输入功率W_in、转速N、进气温湿度Ta/RH等）。软件根据预设公式（如喷嘴流量公式）精确计算实际风量Q，并结合其他测量值计算效率η等。通过依次测试多个工况点（从零流量附近到接近自由出风），即可绘制出完整的风机性能曲线。

总结： 风机风量性能测试台是一个高度集成化、自动化的精密测量系统。它的核心功能是在受控条件下，通过标准化方法（ISO 5801, AMCA 210, GB/T 1236 等）精确测定风机的风量、压力、功率和效率，绘制性能曲线图，为风机的研发、选型、质量控制、能效验证提供科学依据。
