超外差式收音机的统调

超外差式收音机的统调
    许多无线电爱好者都喜欢自己安装一台超外差式的收音机，有电子管的、有晶体管的，但往往安装完成并调试好各级工作点后后却不能取得满意的效果，这多半是没有对收音机统调好的缘故。
    统调就是通过调试收音机的输入回路、本机振荡频率、中放回路的中频频率校正，从而达到在接收的频率范围内机子具有良好的频率跟踪特性。所谓跟踪是指在接收的频率范围内，当接收任一频率的电台时，本机振荡频率与要接收的频率通过混频电路后都应该输出标准的中频频率信号，在超外差AM波段中，中频频率为465KHZ，在FM波段的中频频率为10.5MHZ。在这里以晶体管超外差收音机中波段为例说说统调的方法。

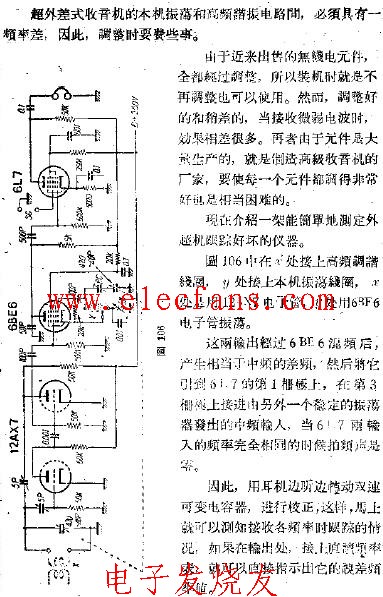

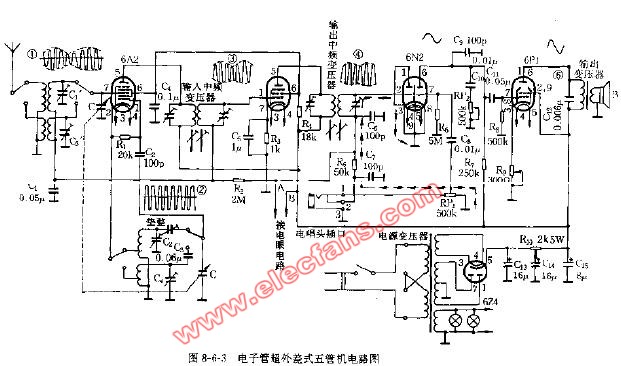

    中波的频率范围是：530KHZ---1600KHZ,那么本机振荡的频率范围就应该在955KHZ---2065KHZ，收音机是通过一个双联可变电容来同时改变输入回路的谐振频率和本机振荡频率的，理想状态下，我们在选台时在整个波段的频率范围内，本机振荡频率与输入回路谐振频率之差都应该保持在465KHZ，但实际情况并没有这么理想，由于本机振荡电路与输入回路分属不同的谐振槽路且谐振频率也不同，虽然我们输入回路和本机振荡电路的谐振电容是同步联动的，但由于电路参数的差异，很难保证在正个接收频率范围内都能准确地差拍出465KHZ中频，为此在实际电路中都作了一些补偿措施。图S是一种超外差收音机的高中频部分电路，本机振荡电路主要由B5、C12、C9、双联电容C1b组成，输入回路主要由L2、C2、C5、双联电容C1a组成。其中C2、C5、C9、C12都属于补偿电容，C2、C9高端频率补偿元件，C5、C12是中端频率补偿元件，它们的都是为了使收音机能达到较好的跟踪特性而设的。一般说来，输入回路的线圈和本机振荡线圈及所配的双联电容都是配套元件。
    统调的第一步是校准中放的中周，使它们都谐振在465KHZ的频率上，这一步很重要，因为收音机的输入回路和本机振荡电路在设计上都是以中频作为参照的，如果中频频率不正确，那么就很难调试好整机的跟踪特性。中放的调试最好使用465KHZ信号发生器输入到图S中的A点，用万能表的直流电压档测B点的电压（AGC电压），调整BZ2、BZ3的磁芯使B点的电压最大即可。
    统调的第二步是在波段的低端接收一个以知频率的本地强信号台，当接收到电台声音后，看此时调谐刻度指针所指的频率是否和所接收的频率一致，如果不一致可调整本机振荡线圈B5的磁芯，并同时旋动调谐旋钮，直到刻度指针所指示的频率与接收频率一致，然后调整输入回路线圈L2在磁棒的位置是声音最大为止。如果刻度指针所指示的频率与接收频率已经一致，此时只要调整L2使声音最大即可。
    统调的第三步方法与第二步相似，在波段的高端接收一个已知频率的强信号电台，分别调整C2和C9使刻度指针所指的频率与接收的频率一致且声音最大即可。反复第二和第三步进行微调是接收效果达到最好成绩。
    高、低端调试好后，中端一般都不用调了，除非你在输入回路或本机振荡电路所使用的元件参数有误。思维搞
　
提高收音机灵敏度的简法
    在边远的山区，由于信号场强较弱，所以收音机很难收听到清晰稳定的电台声音，为此要想办法提高收音机的接收灵敏度。主要在收音机的混频级和中放级着手。
1、图S中的C15是本机振荡信号耦合到混频管的耦合电容，适当增大此电容的容量可提高混频级的效率。
2、将混频管的工作电流在原来的基础上提高0.15mA，可增加混频级的增益。
3、减少第一中放级的发射极电阻R8，电阻量可减少到原来的60%。减少这个电阻的阻值，一方面增加了此级的工作点电流，另一方面也减少了负反馈量，使此级增益大大提高。
    一般来说，通过上述处理后，收音机的灵敏度会有较大的提高，声音宏亮多了。我曾用这样的方法处理过十多台收音机，效果感觉不错。思维稿
