CD4011B，CD4012B和CD4023B与非门为系统设计人员提供NAND功能的直接实现，并补充现有的CMOS门系列。所有输入和输出均经过缓冲。

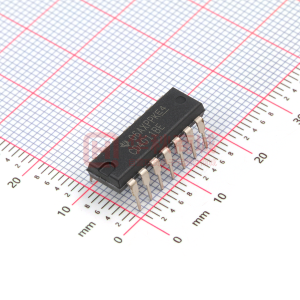

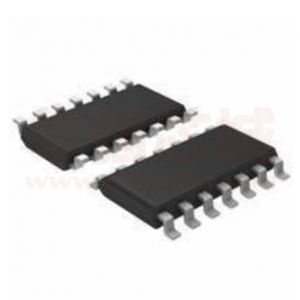

CD4011B，CD4012B和CD4023B采用14引脚密封双列直插式陶瓷封装（F3A后缀），14引脚双列直插塑料封装（E后缀），14引脚小外形封装（M，MT，M96和NSR后缀）和14引脚薄缩小外形封装（PWR后缀）。 CD4011B和CD4023B类型也采用14引脚薄型收缩小外形封装（PW后缀）。
Quad 2输入?? CD4011B
双4输入?? CD4012B
Triple 3输入?? CD4023B
数据表从Harris Semiconductor获得。
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| Schmitt Trigger |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| IOL (Max) (mA) |
| Input Type |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| CD4011B-MIL |
|---|
| CD4000 |
| 3 |
| 18 |
| 4 |
| No |
| 8 |
| 0.015 |
| 1.5 |
| CMOS |
| CMOS |
| Military |
| -55 to 125 |
| CDIP |
| See datasheet (CDIP) |
| 无样片 |
