WinCE全站仪如何与手机通过USB互传数据

　　什么是全站仪

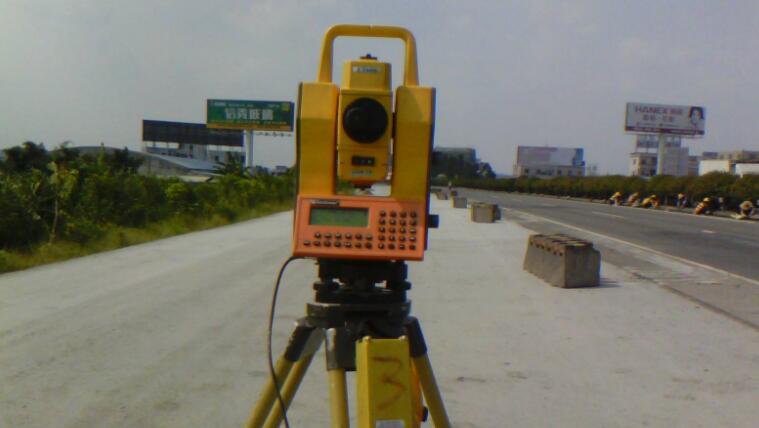

　　全站仪，即全站型电子测距仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

　　全站仪与光学经纬仪区别在于度盘读数及显示系统，光学经纬仪的水平度盘和竖直度盘及其读数装置是分别采用（编码盘）或两个相同的光栅度盘和读数传感器进行角度测量的。根据测角精度可分为0.5″，1″，2″，3″，5″，7″等几个等级。

　　全站仪结构

　　全站仪几乎可以用在所有的测量领域。电子全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、及显示屏、键盘等组成。

　　同电子经纬仪、光学经纬仪相比，全站仪增加了许多特殊部件，因此而使得全站仪具有比其它测角、测距仪器更多的功能，使用也更方便。这些特殊部件构成了全站仪在结构方面独树一帜的特点。

　　同轴望远镜

　　全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。同轴化的基本原理是：在望远物镜与调焦透镜间设置分光棱镜系统，通过该系统实现望远镜的多功能，即既可瞄准目标，使之成像于十字丝分划板，进行角度测量。同时其测距部分的外光路系统又能使测距部分的光敏二极管发射的调制红外光在经物镜射向反光棱镜后，经同一路径反射回来，再经分光棱镜作用使回光被光电二极管接收；为测距需要在仪器内部另设一内光路系统，通过分光棱镜系统中的光导纤维将由光敏二极管发射的调制红外光传也送给光电二极管接收 ，进行而由内、外光路调制光的相位差间接计算光的传播时间，计算实测距离。

　　同轴性使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。加之全站仪强大、便捷的数据处理功能，使全站仪使用极其方便。

　　双轴自动补偿

　　在仪器的检验校正中已介绍了双轴自动补偿原理，作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正（某些全站仪纵轴最大倾斜可允许至±6′）。，也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。

　　双轴自动补偿的所采用的构造（现有水平，包括Topcon，Trimble）：使用一水泡（该水泡不是从外部可以看到的，与检验校正中所描述的不是一个水泡）来标定绝对水平面，该水泡是中间填充液体，两端是气体。在水泡的上部两侧各放置一发光二极管，而在水泡的下部两侧各放置一光电管，用一接收发光二极管透过水泡发出的光。而后，通过运算电路比较两二极管获得的光的强度。当在初始位置，即绝对水平时，将运算值置零。当作业中全站仪器倾斜时，运算电路实时计算出光强的差值，从而换算成倾斜的位移，将此信息传达给控制系统，以决定自动补偿的值。自动补偿的方式初由微处理器计算后修正输出外，还有一种方式即通过步进马达驱动微型丝杆，把此轴方向上的偏移进行补正，从而使轴时刻保证绝对水平。

　　键盘

　　键盘是全站仪在测量时输入操作指令或数据的硬件，全站型仪器的键盘和显示屏均为双面式，便于正、倒镜作业时操作。

　　存储器

　　全站仪存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机等中，供进一步的处理或利用，全站仪的存储器有内存储器和存储卡两种。

　　全站仪内存储器相当于计算机的内存（RAM），存储卡是一种外存储媒体，又称PC卡，作用相当于计算机的磁盘。

　　通讯接口

　　全站仪可以通过RS-232C通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。

　　全站仪测距原理

　　1、电子测距技术

　　电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性，测定电磁波在被测距离上往返传播的时间来求得距离值，但是，这种直接测距的方法实现起来非常困难，当我们要求较高的测量精度时，对测量时间的要求很高，这在实践过程中是非常困难的，因此，在实际的测距过程中可以根据此原理采取改进的方法进行测距，在实际过程中主要用两种方法，脉冲法和相位法。

　　2、电子测角技术

　　电子测角，即角度测量的数字化，也就是自动数字显示角度测量结果，其实质是用一套角码转换系统来代替传统的光学读数系统，目前，这套转换系统有两类：一类是采用光栅度盘的所谓“增量法”测角；一类是采用编码度盘的所谓“绝对法”测角。

　　WinCE全站仪如何与手机通过USB互传数据

　　本文将介绍Android手机与STS-772R8L全站仪之间通过USB OTG互传数据的方法。

　　硬件：

　　STS772R8L 全站仪一台，随机普通USB数据线一条。

　　（ 注意是随机带的普通USB数据线，不是随机OTG数据线，因为本例中手机作为OTG主机）。

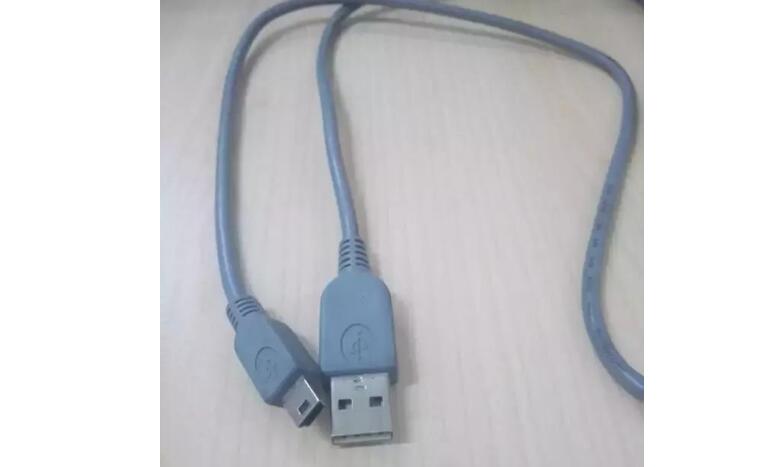

　　随机普通USB数据线YES

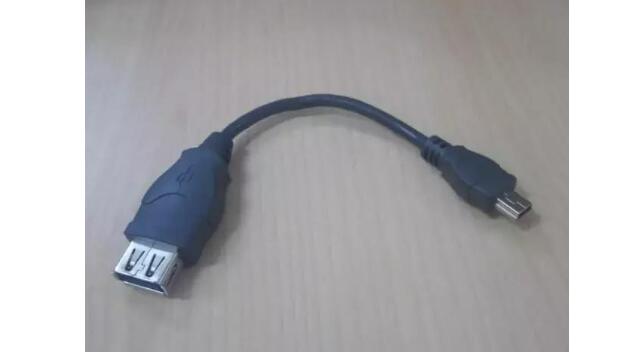

　　随机OTG 数据线 NO

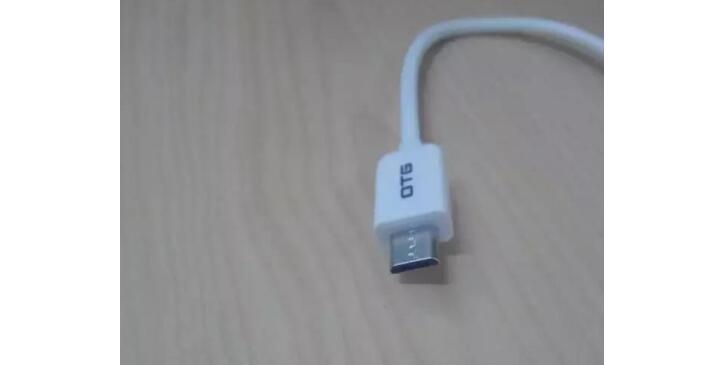

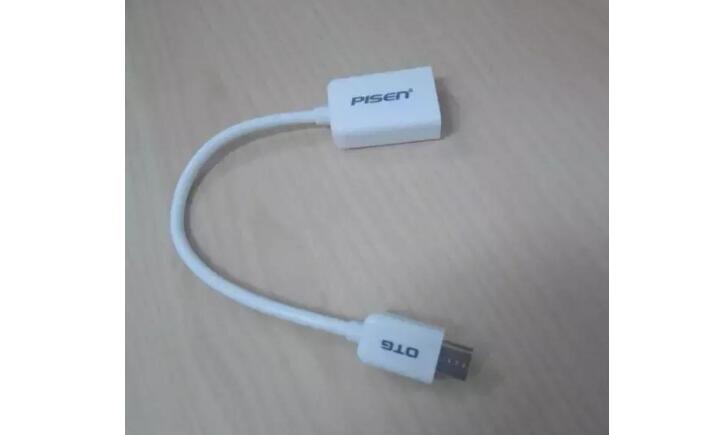

　　国产手机一部支持USB OTG功能，自购OTG 数据线一条（Micro USB），注意自己手机的USB接口类型。

　　实现方法：

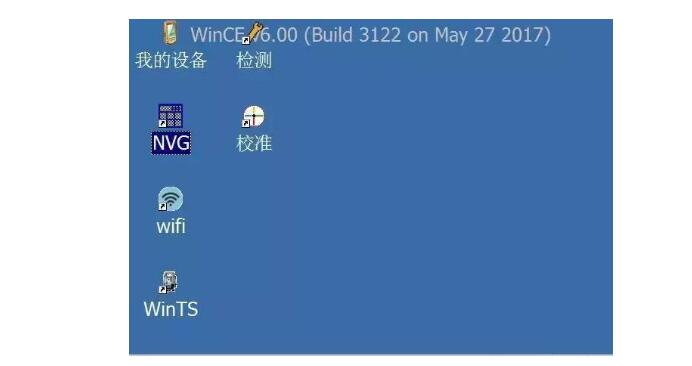

　　全站仪开机进入系统

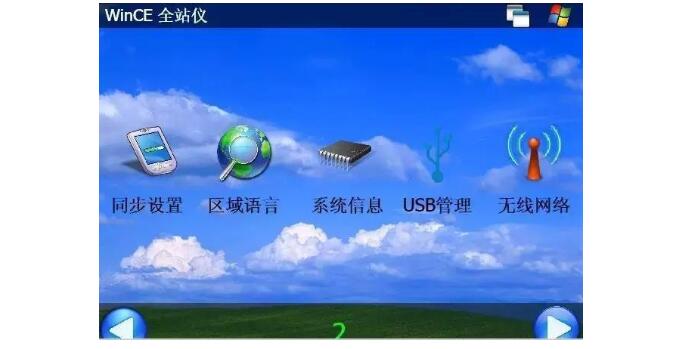

　　运行桌面NVG 程序切换到第2页，运行USB管理

　　出厂默认同步模式切换到U盘模式【确定】，不必退出。

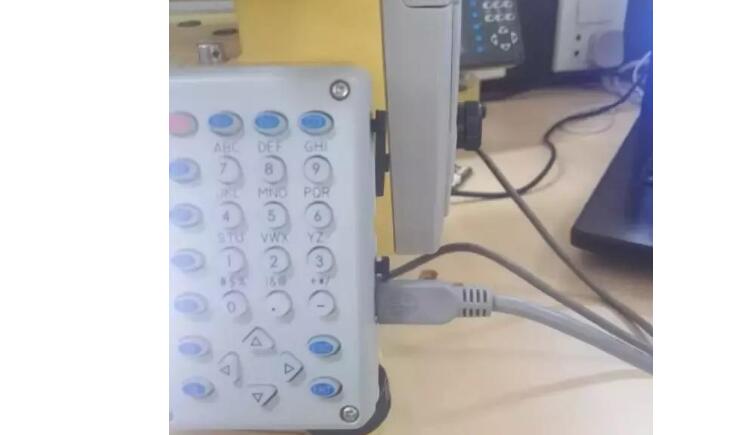

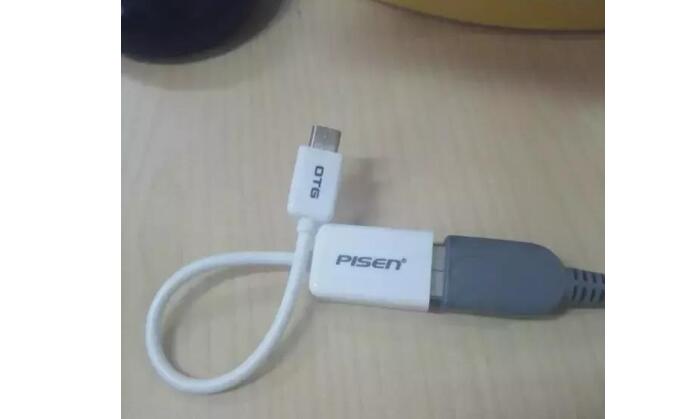

　　全站仪数据线一端连接手机OTG线，另一端连接全站仪。

　　将USB与手机连接，手机通知栏里提示：“正在准备USB 存储设备”

　　打开手机文件管理

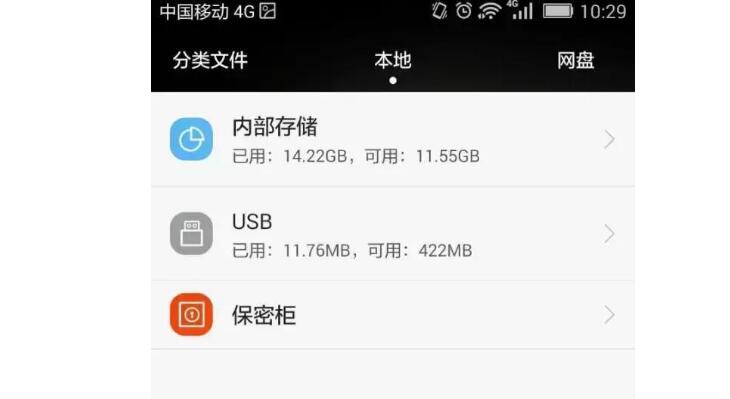

　　本地可以看到USB。容量是422MB 这个是我们的FLASHDISK 硬盘的大小。如果全站仪SD卡已经插入，这个容量会变大，为SD卡+FLASHDISK之和。
