变压器运输为什么需要进行冲击监测？

变压器运输与普通工业设备物流的区别，并不只是重量更大、运输距离更长。对于大型电力变压器而言，运输过程中的道路颠簸、制动、转弯、吊装、装卸和多式联运，都可能形成瞬时冲击或持续振动，而部分机械载荷并不会立即表现为外观损伤。

真正值得关注的问题是：设备到达现场后，如果发现异常，如何判断问题究竟发生在哪里？

仅依靠出厂检查和到货后的外观验收，很难还原运输过程中的机械载荷。冲击监测的价值，正是在设备出厂、运输、装卸直到交付这一过程中留下连续、可追溯的数据证据。

一、变压器运输中的“冲击”究竟是什么？

运输冲击通常表现为持续时间较短、加速度变化较快的瞬态机械载荷。例如车辆经过坑洼路面、急刹车、低速碰撞、吊装落放或装卸过程中产生的机械冲击，都可能在几毫秒至几十毫秒内形成较高的加速度峰值。

这与持续振动并不是同一个概念。振动更多表现为一定时间内持续存在的周期性或随机性机械运动，而冲击具有明显的瞬态特征。因此，普通的温度记录器或低采样率数据记录设备，并不一定能够完整捕捉这类事件。

IEC 60721-3-2:2018专门对运输和装卸过程中的环境条件进行分类，其中机械环境包含稳态振动、非稳态振动及冲击等因素，并进一步区分不同运输和装卸条件。需要注意的是，该标准中的机械环境等级描述的是实际运输环境的分类，并不等同于产品必须承受的试验等级。

这也是为什么大型变压器运输监测不能简单理解为“记录有没有超过某个g值”，而应同时关注冲击发生的时间、方向、峰值、持续时间以及运输位置。

二、为什么变压器受到冲击后，不一定马上出现问题？

变压器内部并不是一个完全刚性的整体。绕组、铁芯、引线、绝缘结构以及相关机械固定部件，都存在特定的结构和受力关系。

运输过程中发生一次较大的瞬时冲击，并不意味着设备一定发生了故障；反过来，没有明显外观损伤，也不能证明内部完全没有受到机械载荷影响。

例如，一台大型变压器经过长距离公路运输，到达现场后外观检查正常，但在后续安装、试验或运行阶段发现异常。此时如果没有运输过程中的冲击数据，很难判断异常与运输之间是否存在关联。

因此，冲击记录的核心作用不是直接判断“设备坏没坏”，而是建立一条客观的运输机械载荷证据链。到货后可以将记录结果与设备外观检查、安装状态、试验结果以及运输路线结合分析，而不是单纯依靠各方对运输过程的描述。

已有研究也将地理位置、速度、振动和冲击加速度结合起来，对110 kV车载移动变压器运输过程进行监测，说明运输过程中的机械载荷具有实际测量和分析价值。

三、为什么要进行三轴冲击监测？

变压器运输中的受力方向并不固定。

车辆制动可能主要形成纵向载荷，转弯可能产生横向载荷，而经过坑洼路面、吊装或落放则可能产生明显的垂向冲击。如果只测量单一方向，就可能遗漏另外两个方向上的关键事件。

因此，工程实践中更适合采用X、Y、Z三轴加速度传感器，对三个方向同步记录。

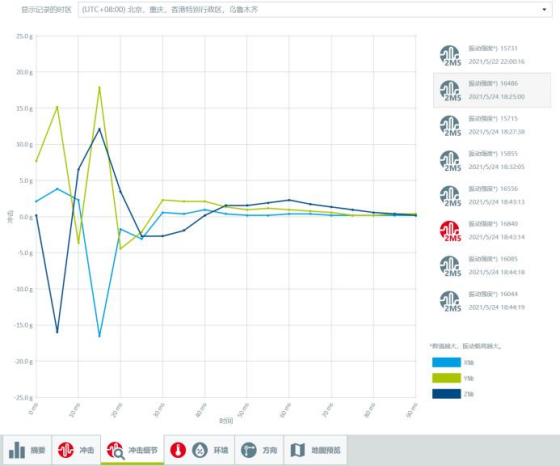

以宏集ASPION冲击记录仪为例，其G-Log 2采用三轴加速度测量，可分别记录X、Y、Z方向的冲击数据，并能够以毫秒级时间尺度查看具体冲击曲线，同时记录温度和相对湿度等运输环境参数。官方资料显示，其每轴冲击测量范围最高可达±24g，并支持依据IEC 60721-3-2进行运输冲击与振动评估。

这里有一个容易被忽略的问题：峰值并不是全部信息。

例如两个事件都记录到10g，如果一个持续时间很短，另一个持续时间更长，其对设备结构产生的影响并不能简单等同。因此，在需要进行事故分析或责任判定时，完整的时间曲线通常比单独一个峰值数字更有意义。

四、从“记录数据”到“判断责任”，监测解决了什么问题？

大型变压器通常涉及制造商、物流企业、吊装单位、项目业主等多个参与方。

如果设备到货后发现异常，责任判断容易陷入“出厂时没问题”和“运输过程中没有发生碰撞”的口头争议。此时，运输冲击数据可以提供第三方可验证的过程证据。

一个典型场景是：变压器出厂前完成安装和固定，在设备关键位置安装三轴冲击记录仪；运输过程中持续记录；到达现场后读取数据，并将异常冲击事件与运输时间、路线和装卸节点对应。

假设某次运输过程中出现明显的垂向冲击峰值，而该事件发生时间与中途装卸时间高度吻合，那么后续检查就可以针对该时间节点和运输环节展开，而不是对整个运输过程进行无差别排查。

宏集MSR175 Pro冲击记录仪则更偏向高动态运输监测场景。其采用三轴加速度传感器，可选择±10g、±20g和±40g量程，测量频率最高可达6400次/秒，并支持冲击阈值设置和冲击事件存储，针对的正是变压器及大型设备运输中的短时、高动态冲击。

这两类产品的共同逻辑并不是简单“测一个g值”，而是把运输过程转化成可以回放和分析的数据。

五、实际部署时，记录仪应该怎么选、怎么装？

冲击监测设备的选型首先取决于被监测设备、运输方式和预期冲击水平，而不是单纯比较传感器的最大量程。

对于一般大型设备运输，应关注三轴测量、采样频率、冲击阈值、事件存储能力、数据导出以及设备固定方式。如果运输过程还需要同步分析温湿度，则应选择具备环境参数记录能力的设备。

对于大型变压器等高价值设备，则需要进一步考虑高动态冲击捕捉能力。例如MSR175 Pro支持最高±40g量程和较高测量频率，适合需要分析短时冲击波形的运输场景；ASPION G-Log 2则可以结合冲击、温湿度和运输事件进行综合记录。

安装位置同样重要。记录仪应尽可能牢固地固定在具有代表性的结构位置，并明确X、Y、Z方向，避免松动安装导致测量结果失真。对于超大型变压器，还需要根据设备结构、支撑方式和运输方案判断是否需要多个监测点。

六、冲击监测不等于“装一个记录仪就结束”

真正有价值的运输监测，应该形成完整流程：运输前建立基准—运输过程中连续记录—到货后读取数据—异常事件定位—结合现场检查进行判断。

在项目管理层面，还可以将冲击阈值与运输合同、设备技术要求或内部验收标准关联起来。需要强调的是，IEC 60721-3-2中的环境等级不能直接替代具体变压器制造商的允许载荷或项目验收标准；实际阈值仍应依据设备设计、运输方案和相关技术文件确定。

因此，冲击监测真正改变的是验收逻辑：从“设备到了以后检查结果怎么样”，进一步转向“设备在整个运输过程中经历了什么”。

对于价值较高、运输链条较长、涉及公路与铁路或海运转运的变压器，这种过程数据尤其具有意义。它既可以用于异常后的技术分析，也可以用于运输质量评价和不同承运环节的风险比较。

七、从一次运输记录走向长期运输风险管理

如果连续积累多个项目的运输数据，就可以进一步分析不同路线、车型、道路条件、装卸方式与冲击事件之间的关系。

例如，同一类变压器在不同运输路线上的冲击峰值分布是否存在明显差异；某类装卸操作是否更容易产生高幅值事件；某些运输节点是否频繁出现异常冲击。随着数据积累，冲击记录仪的作用就不再只是事故发生后的“取证工具”，而可以成为运输方案优化和质量管理的数据来源。

这也是大型电气设备运输监测逐渐从单纯的“是否发生碰撞”，转向“运输机械环境是否可量化、可分析、可追溯”的原因。

对于变压器而言，冲击监测并不能替代到货检查、绝缘试验和安装验收，但它能够补足这些环节无法回答的问题：设备在离开工厂之后，到底经历了怎样的机械环境？

当运输过程本身能够被数据化记录，设备交付就不再只是终点检查，而多了一份可以追溯整个运输过程的客观依据。

FAQ

变压器运输一定需要安装冲击记录仪吗？

并非所有运输项目都存在相同的监测要求。是否安装通常取决于设备价值、运输距离、运输方式、项目合同要求以及制造商的运输规范。对于大型电力变压器、超高压设备以及多式联运项目，冲击监测的工程价值通常更为明显。

运输冲击达到多少g才算危险？

不存在一个适用于所有变压器的统一“危险g值”。实际判断需要结合设备结构、制造商技术要求、冲击方向、持续时间以及具体运输环境。IEC 60721-3-2用于描述运输和装卸环境分类，不能直接作为某一型号变压器的允许冲击极限。

为什么要采用三轴冲击记录仪？

因为运输过程中的冲击可能来自纵向、横向和垂向三个方向。三轴记录能够同时获得X、Y、Z方向的数据，便于判断冲击来源和设备受力方向，比单轴监测能够提供更完整的运输机械载荷信息。

冲击记录仪能直接判断变压器有没有损坏吗？

不能。记录仪主要提供运输过程中的机械载荷数据，不能代替设备本体检测。发生异常事件后，还需要结合外观检查、密封状态、安装状态及必要的电气试验进行综合判断。

ASPION和MSR175 Pro这类设备有什么区别？

两者都可以用于三轴运输冲击监测，但产品设计侧重点有所不同。ASPION G-Log 2同时记录冲击、温湿度等运输环境数据，并提供毫秒级冲击曲线；MSR175 Pro则强调高动态冲击捕捉，支持最高±40g量程和较高采样能力。实际选择应根据运输风险、数据精度要求和项目监测方案确定。

冲击数据在运输结束后最重要的用途是什么？

主要有三个方面：判断运输过程中是否出现异常机械载荷；为到货后的针对性检查提供依据；在发生货损或责任争议时，为运输过程提供客观的数据记录。对于长期项目，还可以利用历史数据比较不同路线、车辆和装卸环节的运输风险。
